申请日2012.05.02
公开(公告)日2012.12.05
IPC分类号B01D36/02
摘要
本实用新型公开了一种浴室节能废热废水回收系统，包括：初级过滤器、污水泵、热回收水池、无烟煤过滤器、水泵和蓄水池。初级过滤对浴室废水进行初级过滤，将污垢毛发过滤掉;热回收水池设置多个改变浴室废水流动方向的折流板和补水进行热交换的蛇形盘管，将浴室废水与待供给锅炉的补水进行热交换，提高补水的温度;无烟煤过滤器将经过热回收水池热交换后的浴室废水进行二级过滤，过滤成为清水;蓄水池，用于储存所述无烟煤过滤器过滤后的清水，供给洗车用户端使用。本实用新型结构简单，节能效果好，管理灵活，投资回报比高。
权利要求书

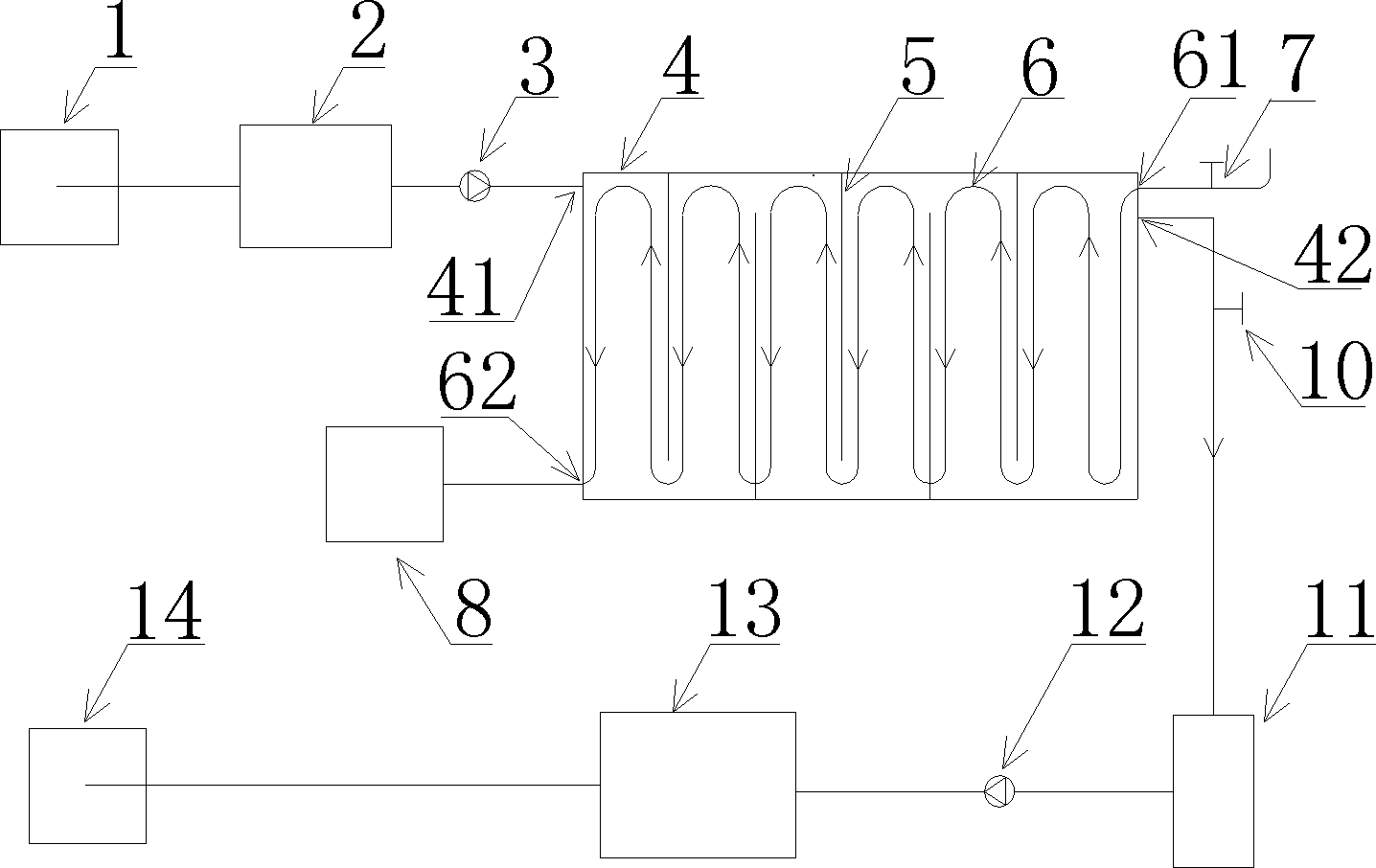

1.一种浴室节能废热废水回收系统，其特征在于，包括：
初级过滤器，对浴室废水进行初级过滤，将泡沫污垢过滤掉;
热回收水池，将经过所述初级过滤器初级过滤后的浴室废水与待供给 锅炉的补水进行热交换，提高所述补水的温度，其内设置多个改变浴室废 水流动方向的折流板和所述补水进行热交换的蛇形盘管;
无烟煤过滤器，将经过所述热回收水池热交换后的浴室废水进行二级 过滤成为清水;
蓄水池，用于储存所述无烟煤过滤器过滤后的所述清水，供给洗车用 户端使用。
2.根据权利要求1所述的浴室节能废热废水回收系统，其特征在于：
其中，所述热回收水池为长方体型，一端为废水进口，另一端为废水 出口。
3.根据权利要求2所述的浴室节能废热废水回收系统，其特征在于：
所述蛇形盘管，呈多个S型的连续弯曲的管状结构，其内为进行热交 换的所述补水。
4.根据权利要求3所述的浴室节能废热废水回收系统，其特征在于：
每一个所述折流板，设置于所述蛇形盘管的所述S型的弯曲处，并与 所述热回收水池的宽度方向相平行，一端与所述热回收水池的侧壁相连接， 另一端游离，
每一个所述折流板与相邻的所述折流板相交错设置，形成弯曲的通道， 所述浴室废水沿所述折流板的所述通道流动。
5.根据权利要求1所述的浴室节能废热废水回收系统，其特征在于：
其中，所述初级过滤器与所述热回收水池之间设置污水泵。
6.根据权利要求1所述的浴室节能废热废水回收系统，其特征在于：
其中，所述无烟煤过滤器与所述蓄水池之间设置所述水泵。
7.根据权利要求1所述的浴室节能废热废水回收系统，其特征在于： 其中，所述无烟煤过滤器为反冲洗过滤器。
说明书
浴室节能废热废水回收系统
技术领域
本实用新型涉及一种浴室节能废热废水回收系统，是一种可以回收浴 室废水废热与过滤废水供给洗车作业的系统，达到节能减排的效果。
背景技术
近年来，我国环境资源问题越来越突出，节能减排的形势日趋严峻。 而对于拥有13亿人口的大国，我国生活热水的能耗在总能耗中占很大比例。 社区，特别像高校这种人口高密度区域更是重要的能源消耗大户，浴室耗 能一直在高校能源消费中首屈一指。
在全国范围内打造节约型社会的今天，提倡绿色能源，节能减排势在 必行。而对于集中供水的浴室，低下的燃料燃烧效率，能源浪费等等问题 在节能减排的今天更显得尤为突出。
所以对锅炉房能耗的节能迫在眉睫。
实用新型内容
本实用新型的目的在于，提供一种浴室节能废热废水回收系统，以克 服现有技术所存在的上述缺点和不足。
本实用新型所需要解决的技术问题，可以通过以下技术方案来实现：
一种浴室节能废热废水回收系统，包括：初级过滤器，对浴室废水进 行初级过滤，将泡沫污垢过滤掉;热回收水池，将经过初级过滤器初级过 滤后的浴室废水与待供给锅炉的补水进行热交换，提高补水的温度，其内 设置多个改变浴室废水流动方向的折流板和补水进行热交换的蛇形盘管; 无烟煤过滤器，将经过热回收水池热交换后的浴室废水进行二级过滤成为 清水;蓄水池，用于储存无烟煤过滤器过滤后的清水，供给洗车用户端使 用。
进一步，本实用新型的浴室节能废热废水回收系统还可以具有这样的 特征：其中，热回收水池为长方体型，一端为废水进口，另一端为废水出 口。
进一步，本实用新型的浴室节能废热废水回收系统还可以具有这样的 特征：蛇形盘管，呈多个S型的连续弯曲的管状结构，其内为进行热交换 的补水。
进一步，本实用新型的浴室节能废热废水回收系统还可以具有这样的 特征：每一个折流板，设置于蛇形盘管的S型的弯曲处，并与热回收水池 的宽度方向相平行，一端与热回收水池的侧壁相连接，另一端游离，每一 个折流板与相邻的折流板相交错设置，形成弯曲的通道，浴室废水沿折流 板的通道流动。
进一步，本实用新型的浴室节能废热废水回收系统还可以具有这样的 特征：其中，初级过滤器与热回收水池之间设置污水泵。
进一步，本实用新型的浴室节能废热废水回收系统还可以具有这样的 特征：其中，无烟煤过滤器与蓄水池之间设置水泵。
进一步，本实用新型的浴室节能废热废水回收系统还可以具有这样的 特征：其中，无烟煤过滤器为反冲洗过滤器。
本实用新型的效果：
1、本浴室节能废热废水回收系统将浴室废水经过初级过滤器，将泡沫 污垢初级过滤掉，经污水泵打进废热回收水池，经蛇形盘管逆流充分换热 后进入无烟煤过滤器，经过二级过滤后，水略含弱碱性，送入蓄水池，供 给用户端使用。
本实用新型将浴室废水的废水供用户端，如周围洗车行业使用。浴室 废水的废热与蛇形盘管逆流充分换热后，蛇形盘管内的补水温度提高，可 以用于锅炉使用，浴室废水的废热也充分利用。
2、本实用新型易清洗，换热效果好，如无烟煤过滤器可以定期反冲 洗，可以反复利用，保证过滤效果。
3、本系统造价低，初期投资少，回报收益高，管理灵活。
4、本系统节能环保，能节省近20%的能源消耗及大量的二氧化碳排放， 切实做到节能减排;本系统的节水效益在北方更加突出。
