申请日2012.06.14
公开(公告)日2013.01.30
IPC分类号B01D24/44; B01D24/14
摘要
本实用新型涉及一种含聚污水分层过滤器。主要解决了现有技术中存在的现有过滤器反冲洗憋压、跑料的问题。其特征在于：所述的过滤器本体上部设置有双层过滤分配器(5)，搅拌装置(6)下部对应过滤器本体中下部由上至下设置三层滤料层，分别为核桃壳滤料层(7)、石英砂滤料层(8)、磁铁矿滤料层(9);磁铁矿滤料层(9)底层靠近过滤器本体内壁固定有若干三通式反冲分配器(10)，三通式反冲分配器(10)另一端与出水/反冲洗进水管线(11)联通。该含聚污水分层过滤器，采用双层筒式过滤器结构处理聚驱污水和含聚污水时无反冲洗憋压、跑料问题，出水水质合格。
权利要求书

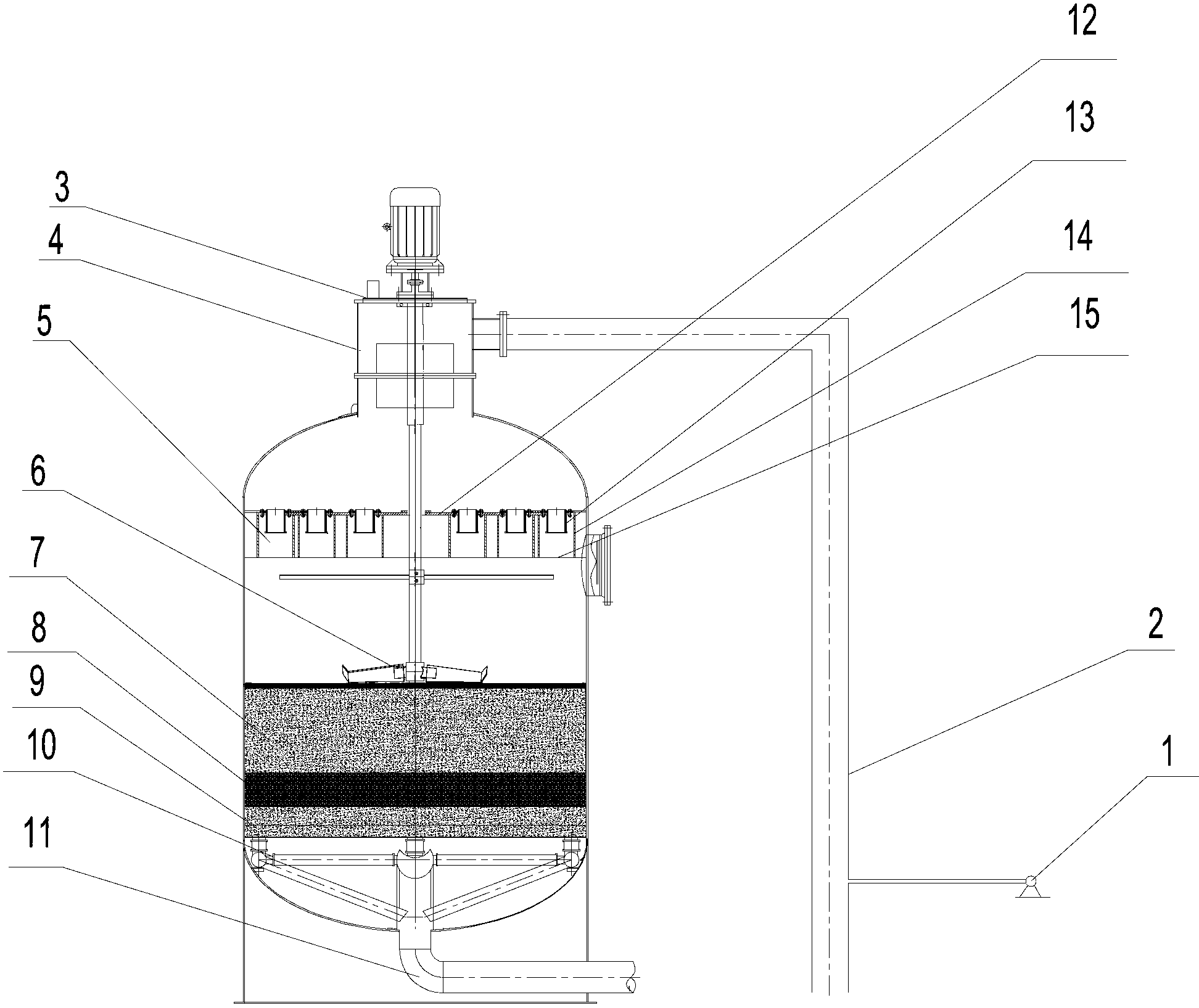

1.一种含聚污水分层过滤器，包括过滤器本体，所述的过滤器本体开口端置有浮油聚集器(4)，开口顶部通过电机连接搅拌装置(6)，其特征在于：所述的过滤器本体上部设置有双层过滤分配器(5)，搅拌装置(6)下部对应过滤器本体中下部由上至下设置三层滤料层，分别为核桃壳滤料层(7)、石英砂滤料层(8)、磁铁矿滤料层(9);磁铁矿滤料层(9)底层靠近过滤器本体内壁固定有若干三通式反冲分配器(10)，三通式反冲分配器(10)另一端与出水/反冲洗进水管线(11)联通。
2.根据权利要求1所述的含聚污水分层过滤器，其特征在于：所述的双层过滤分配器(5)为两层压板，分别为上层压板(12)及下层压板(15)，两层压板间固定有若干垂直外层套管(14)，外层套管(14)内腔于上层压板(12)下部固定有内层筛管(13)。
3.根据权利要求2所述的含聚污水分层过滤器，其特征在于：所述的外层套管(14)与内层筛管(13)中间填装的高强低密度的颗粒为陶粒。
说明书
含聚污水分层过滤器
技术领域
本实用新型涉及一种含油污水过滤处理装置，特别是一种含聚污水分层过滤器。
背景技术
[0002] 油田进入三次采油期，通常使用聚合物采油，聚合物采油后产生大量含有聚合物污水。一般采用过滤的方式分离净化含有聚合物污水。在双滤料过滤装置中，通过上层的石英砂和下层的磁铁矿过滤后，随着时间的延长，过滤量降低必须进行反冲洗。反冲洗后，积累悬浮物漂浮于滤料上层，随着水位上升，积累悬浮物将附着于布水系统的筛管上，很容易将筛管缝隙粘死。这样，在反冲洗时，将造成憋压。当压力达到一定程度时，筛管出现爆裂现象，使大量滤料流失。
发明内容
本实用新型所要解决的技术问题是克服背景技术中存在的现有过滤器反冲洗憋压、跑料的问题，而提供一种含聚污水分层过滤器，该含聚污水分层过滤器，采用双层筒式过滤器结构处理聚驱污水和含聚污水时无反冲洗憋压、跑料问题，出水水质合格。
本实用新型解决其问题可通过如下技术方案来达到：该含聚污水分层过滤器包括过滤器本体，所述的过滤器本体开口端置有浮油聚集器，开口顶部通过电机连接搅拌装置，所述的过滤器本体上部设置有双层过滤分配器，搅拌装置下部对应过滤器本体中下部由上至下设置三层滤料层，分别为核桃壳滤料层、石英砂滤料层、磁铁矿滤料层，磁铁矿滤料层底层靠近过滤器本体内壁固定有若干三通式反冲分配器，三通式反冲分配器另一端与出水/反冲洗进水联通。
本实用新型与上述背景技术相比较可具有如下有益效果：该含聚污水分层过滤器由于采用上述结构，多层过滤器采用双层筒式过滤器结构，即双层筛管结构，外层为一套管，内层为一小缝隙筛管，在筛管和套管中间填装高强低密度的颗粒材料，反冲洗过程中，颗粒材料在反冲洗水作用下将内层筛管包围，避免小颗粒滤料堵塞筛管造成筛管憋压、跑料。过滤过程中在水作用下将包裹筛管的颗粒材料冲刷下来，堆积在套管内部。污水经过双层过滤分配器均匀分布在滤料表层，经过三层滤料过滤后达标出水进入清水罐。本设计采用双层过滤分配器，充分利用其内部结构，能够有效控制滤料膨化高度，避免滤料流失。
