申请日2012.06.14
公开(公告)日2013.02.27
IPC分类号B01D1/08; B01J19/00
摘要

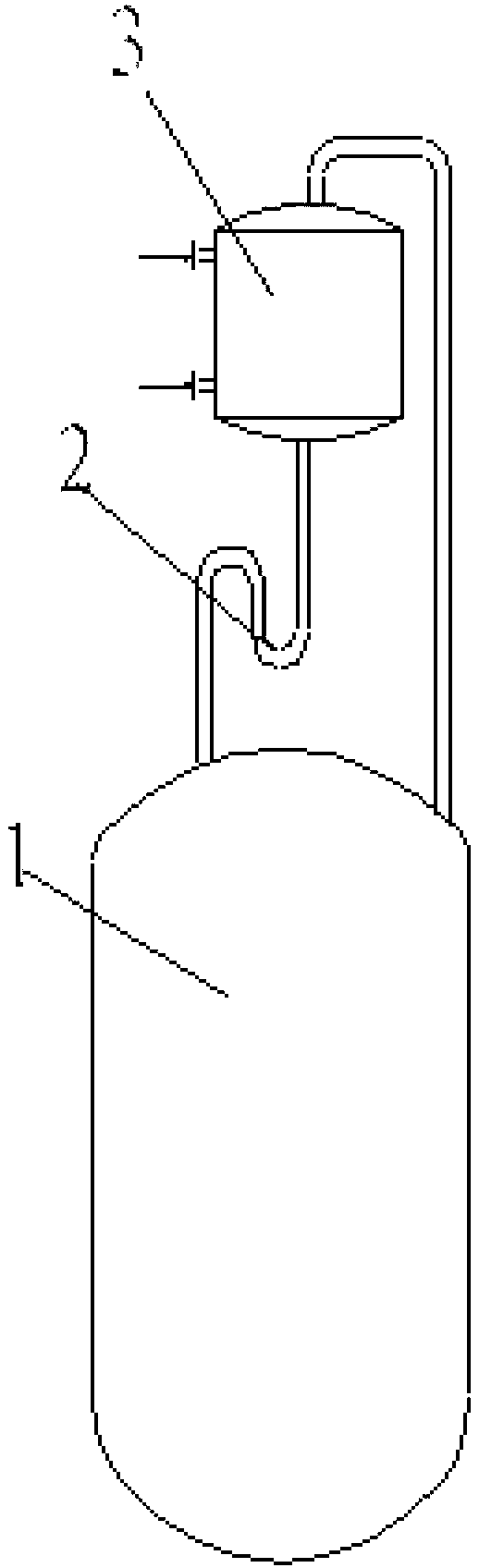

本实用新型公开了一种用于生产水处理剂的反应釜，它是在反应釜[1]上设有回流装置，所述的回流装置包括冷凝器[3]和U型管[2]，冷凝器[3]位于反应釜[1]的上方，U型管[2]位于冷凝器[3]的下方，上管口与冷凝器[3]管出口管连接，冷凝器[3]的进口与反应釜[1]在顶壁处管连通，U型管[2]的下口与反应釜[1]在顶壁处管连通。本实用新型加快了反应速度，使反应釜内反应充分。
权利要求书
1.一种用于生产水处理剂的反应釜，它包括反应釜[1]，其特征是所述反应釜[1]上设有回流装置，所述的回流装置包括冷凝器[3]和U型管[2]，冷凝器[3]位于反应釜[1]的上方，U型管[2]位于冷凝器[3]的下方，上管口与冷凝器[3]管出口管连接，冷凝器[3]的进口与反应釜[1]在顶壁处管连通，U型管[2]的下口与反应釜[1]在顶壁处管连通。
说明书
一种用于生产水处理剂的反应釜
技术领域
本实用新型涉及反应釜，尤其是一种能够加快反应速度的反应釜。
背景技术
反应釜是一种常用的化学工业设备，广泛使用于化工生产上。水处理剂是一种重要的工业原料，反应釜是水处理剂生产的重要设备。物料在反应釜内进行化学反应。公知的反应釜为罐体结构。不同的物料在反应釜内不能充分混合，使得反应不够彻底，既制约了反应速度，也使转化效率低。
发明内容
本实用新型的目的就是解决反应釜内的物料反应速度低和转化效率低的问题，提供一种加快反应速度的反应釜。
本实用新型采用的技术方案是：一种用于生产水处理剂的反应釜，它包括反应釜上，其特征是所述反应釜上设有回流装置，所述的回流装置包括冷凝器和U型管，冷凝器位于反应釜的上方，U型管位于冷凝器的下方，上管口与冷凝器管出口管连接，冷凝器的进口与反应釜在顶壁处管连通，U型管的下口与反应釜在顶壁处管连通。
采用上述技术方案，反应釜内的物料在高温下汽化，气态的物料进入冷凝器进行冷却，再通过U型管返回反应釜，使得物料能够充分回流，从而达到节时、加快反应速度，反应充分的目的。U型管使起到了液封作用。
本实用新型有益效果是：由于本实用新型在反应上设有回流装置，使物料能够充分回流，因此加快了反应速度，使反应釜内反应充分。
