申请日2012.04.17
公开(公告)日2013.01.02
IPC分类号C02F9/02
摘要
本实用新型公开了一种矿井污水处理器，包括提升泵，通过管道和提升泵连通的一组双极双排过滤器。本实用新型公开的一种矿井污水处理器，结构简单、设备占地小、高度低，满足井下操作业要求，同时整套装置连续运行，自动反洗，运行稳定，处理水量大。
权利要求书

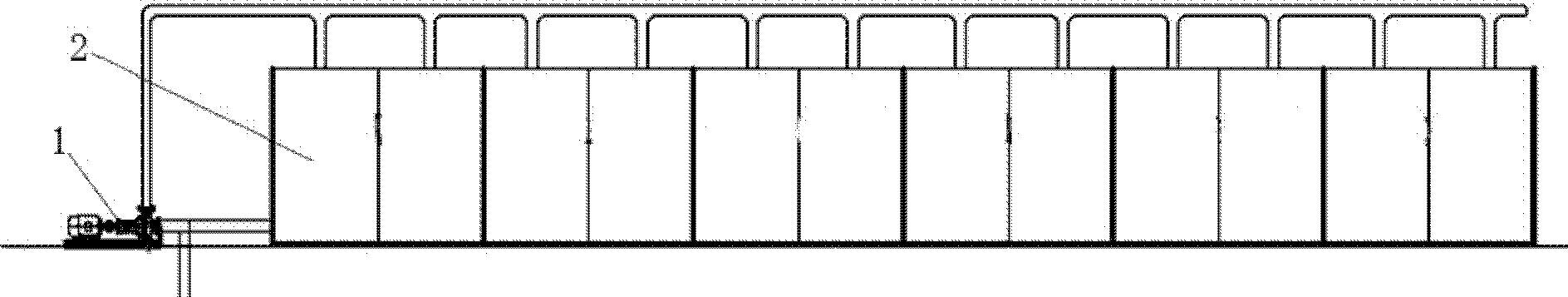

1.一种矿井污水处理器，其特征是，包括提升泵(1)，通过管道和提升泵 (1)连通的一组双极双排过滤器(2)。
2.根据权利要求1所述的一种矿井污水处理器，其特征是，所述一组双极 双排过滤器(2)至少为一个。
3.根据权利要求1所述的一种矿井污水处理器，其特征是，所述一组双极 双排过滤器(2)数量超过2个时，串联连通。
4.根据权利要求1或3所述的一种矿井污水处理器，其特征是，所述一组 双极双排过滤器(2)数量超过2个时，双极双排过滤器(2)和提升泵(1)并 联连通。
说明书
一种矿井污水处理器
技术领域
本实用新型涉及一种污水处理器，特别是一种矿井污水处理器。
背景技术
矿井污水的出水一般都提升至地面，有的矿井深度达几千米，加上地下水质颗粒大，浊度又高，这在很大程度上增加了提升泵的工作量。提升泵使用过程中，巨大的磨损成为矿井作业的一大难题，使用寿命短，更换维护使得综合成本大大提高。
实用新型内容
实用新型目的：针对现有技术的不足，本实用新型公开了一种设备占地小、高度低，满足井下操作业要求矿井污水处理器。
技术方案：本实用新型公开了一种矿井污水处理器，包括提升泵，通过管道和提升泵连通的一组双极双排过滤器。
其中，所述一组双极双排过滤器至少为一个。
其中，所述一组双极双排过滤器数量超过2个时，串联连通。
其中，所述一组双极双排过滤器数量超过2个时，过滤器和提升泵并联连通。
双极双排过滤装置，采用三位三通多路阀，设备能适应高低滤速的运行，可根据水质的浊度、水量的变化，也可根据滤速和压力差由PLC控制实现定时、定期单台设备自动反洗。同时可通过串联、并联多台设备，满足不同污水处理的要求，设备占地小、高度低，满足井下操作业要求，同时整套装置连续运行，自动反洗，运行稳定，处理水量大。
有益效果：本实用新型公开了一种矿井污水处理器，结构简单、设备占地小、高度低，满足井下操作业要求，同时整套装置连续运行，自动反洗，运行稳定，处理水量大。
