利用锅炉余热对污泥进行干燥的带式污泥干燥机

发布时间:2018-8-21 15:15:16  中国污水处理工程网

  申请日2012.06.14

  公开(公告)日2013.05.01

  IPC分类号C02F11/12

  摘要

  本实用新型公开一种利用锅炉余热对污泥进行干燥的带式污泥干燥机,包括干燥室,干燥室由前墙体、后墙体、左墙体、右墙体和顶板构成,在干燥室的前墙体上设置有锅炉烟气入风口,在干燥室的后墙上设置有出风口,在干燥室内左、右墙体之间设置多个上下平行排列的干燥床,在左墙体上设置有入料口,输送带通过入料口与最上层干燥床连接,干燥床由传动辊、主动辊和设置在传动辊与主动辊之间的网带构成,传动辊的两端和主动辊的两端均设置在前、后墙体上,主动辊与传动系统连接,上层网带与相邻下层网带的转动方向相向,相邻层网带的长度交错设置,上层网带上的物料依次落到相邻下层网带上,最后由左墙体或右墙体的出料口送出干燥室。

  权利要求书

  1.一种利用锅炉余热对污泥进行干燥的带式污泥干燥机,其特征在于:包括干燥室,干燥室由前墙体、后墙体、左墙体、右墙体和顶板构成,在干燥室的前墙体上设置有锅炉烟气入风口,在干燥室的后墙上设置有出风口,在干燥室内左、右墙体之间设置多个上下平行排列的干燥床,在左墙体上设置有入料口,输送带通过入料口与最上层干燥床连接,干燥床由传动辊、主动辊和设置在传动辊与主动辊之间的网带构成,传动辊的两端和主动辊的两端均设置在前、后墙体上,主动辊与传动系统连接,上层网带与相邻下层网带的转动方向相向,相邻层网带的长度交错设置,上层网带上的物料依次落到相邻下层网带上,最后由左墙体或右墙体的出料口送出干燥室。

  2.根据权利要求1所述的利用锅炉余热对污泥进行干燥的带式污泥干燥机,其特征在于:所述传动辊是张紧辊,在网带下面设置有导辊,导辊的两端设置在前、后墙体上。

  3.根据权利要求1或2所述的利用锅炉余热对污泥进行干燥的带式污泥干燥机,其特征在于:输送带与最上层干燥床上的网带构成一输送带圈,共用一组传动系统,第二层及第二层以下的网带共用一组传动系统。

  4.根据权利要求3所述的利用锅炉余热对污泥进行干燥的带式污泥干燥机,其特征在于:所述干燥室的前墙体内还设置有布风墙,布风墙上均匀设置有布风孔。

  5.根据权利要求4所述的利用锅炉余热对污泥进行干燥的带式污泥干燥机,其特征在于:所述锅炉烟气入风口有两个,设置在前墙体上;出风口有一个。

  6.根据权利要求5所述的利用锅炉余热对污泥进行干燥的带式污泥干燥机,其特征在于:在前墙体和后墙体上均设置有人孔。

  说明书

  利用锅炉余热对污泥进行干燥的带式污泥干燥机

  本实用新型属于造纸行业环保方面的技术,具体说是对污水处理过程中产生的污泥进行干燥的方法。

  背景技术

  污泥焚烧是一项主要的污泥处理技术,选用合理的污泥浓缩、脱水方法,适当的污泥含水率,有助于污泥焚烧处理达到最佳效果,既减轻了造纸污泥对环境产生的不良影响,又为造纸企业节约了大量的能耗技术。现在企业污泥干燥大多采用回转炉进行干燥,此设备需用蒸汽辅助加热,又产生新的能耗。

  实用新型内容

  本实用新型的目的就在于提供一种利用锅炉余热对污泥进行干燥的带式污泥干燥机,充分利用锅炉烟气的温度,不需要新的能耗来对污泥进行加热,从而使干燥后的污泥达到锅炉燃烧的需要。

  本实用新型的技术方案如下:

  一种利用锅炉余热对污泥进行干燥的带式污泥干燥机,包括干燥室,干燥室由前墙体、后墙体、左墙体、右墙体和顶板构成,在干燥室的前墙体上设置有锅炉烟气入风口,在干燥室的后墙上设置有出风口,在干燥室内左、右墙体之间设置多个上下平行排列的干燥床,在左墙体上设置有入料口,输送带通过入料口与最上层干燥床连接,干燥床由传动辊、主动辊和设置在传动辊与主动辊之间的网带构成,传动辊的两端和主动辊的两端均设置在前、后墙体上,主动辊与传动系统连接,上层网带与相邻下层网带的转动方向相向,相邻层网带的长度交错设置,上层网带上的物料依次落到相邻下层网带上,最后由左墙体或右墙体的出料口送出干燥室。

  上述利用锅炉余热对污泥进行干燥的带式污泥干燥机,所述传动辊是张紧辊,在网带下面设置有导辊,导辊的两端设置在前、后墙体上。

  上述利用锅炉余热对污泥进行干燥的带式污泥干燥机,输送带与最上层干燥床上的网带构成一输送带圈,共用一组传动系统,第二层及第二层以下的网带共用一组传动系统。

  上述利用锅炉余热对污泥进行干燥的带式污泥干燥机,所述干燥室的前墙体内还设置有布风墙,布风墙上均匀设置有布风孔。

  上述利用锅炉余热对污泥进行干燥的带式污泥干燥机,所述锅炉烟气入风口有两个,设置在前墙体上;出风口有一个。

  上述利用锅炉余热对污泥进行干燥的带式污泥干燥机,在前墙体和后墙体上均设置有人孔。

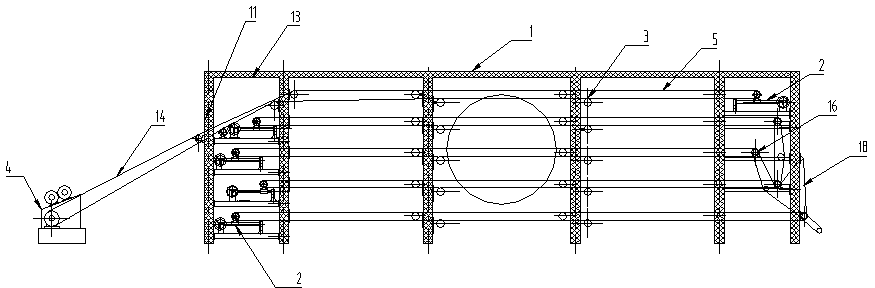

  采用上述技术方案,本实用新型有以下优点:经过压滤机的污泥被输送机送到挤压机上,挤压机对污泥进一步挤压后被均匀地分布在网带上并被输送到干燥室;锅炉排放的烟气通过两个锅炉烟气入风口进入干燥室,布风墙将进入干燥室的烟气均匀地分布开,保证了网带上的污泥充分与烟气接触,从而大大的提高了干燥效率;经过利用后的烟气通过出风口进入原锅炉烟气处理系统。本实用新型的挤压机既能将污泥脱水又能将污泥均匀地分布在网带上,体现了挤压机的多种功能;另一方面,本实用新型既能利用锅炉排放的废烟气对污泥进行干燥,又能降低烟气的温度,减少烟气对大气的热排放效应,进而起到环保作用。且本实用新型简化结构,不需要新的能耗对污泥进行加热,就能达到含水量10%——30%的污泥,达到锅炉燃烧的需要;挤压机能将污泥压成2-5mm的饼状且能均匀地分布到网带上,有效的提高了干燥效率。
