申请日2012.04.17
公开(公告)日2013.01.02
IPC分类号F23G7/04
摘要
本实用新型公开了一种废水焚烧炉，包括，通过管道依次连接的调节池、焚烧炉、凝结水器和尾气净化塔。本实用新型公开的废水焚烧炉，结构简单，深度焚烧浓缩处理含大量臭味的化工污水，运行费低，做到没有二次污染。
权利要求书

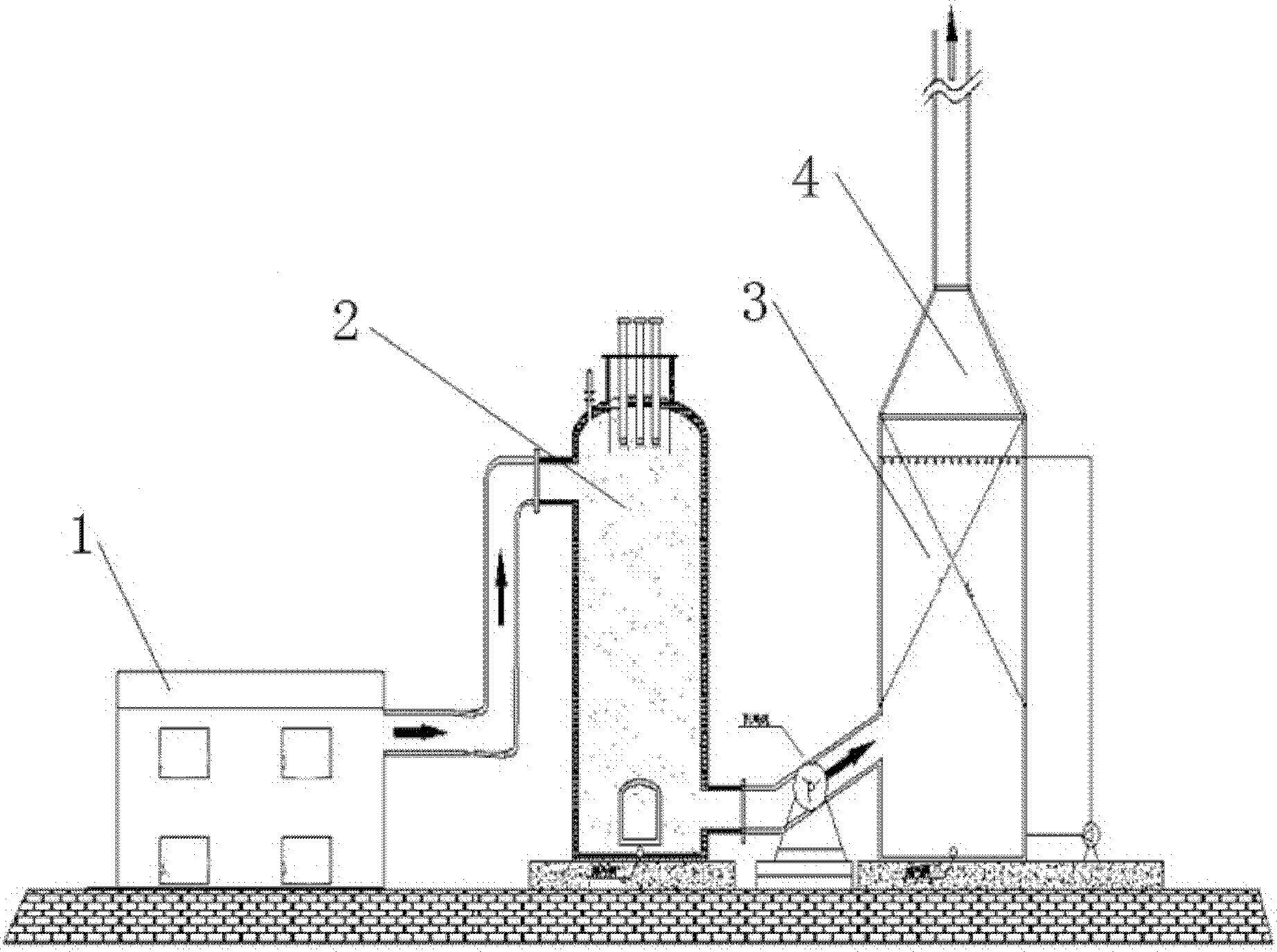

1.一种废水焚烧炉，其特征是，包括通过管道依次连接的调节池(1)、焚 烧炉(2)、凝结水器(3)和尾气净化塔(4)。
2.根据权利要求1所述的一种废水焚烧炉，其特征是，所述凝结水器(3) 和调节池(1)连通。
说明书
一种废水焚烧炉
技术领域
本实用新型涉及一种污水处理设备，特别是一种废水焚烧炉。
背景技术
随着社会经济发展，对环保的要求越来越高，受到政府和企业的高度关注。 特别是化工企业是污染大户，国内很多化工、生物、制药等企业都面临着环保问 题，目前高浓度有机废水，特别是含盐量高，COD又高、含大量臭味的污水都非 常难以处理，现在没有更好得处理方法。
发明内容
发明目的：针对现有技术的不足，本实用新型公开了一种废水焚烧炉。
技术方案：本实用新型公开了一种废水焚烧炉，包括，通过管道依次连接的 调节池、焚烧炉、凝结水器和尾气净化塔。
其中，所述凝结水器和调节池连通。
设备使用时，通过气提装置将调节池中的污水提升至焚烧炉中，焚烧炉产生 500-800℃的高温来燃烧污水，当废液进入焚烧炉时，采用高效雾化喷头，在高 压空气的作用下废液高度雾化，在高温下有机物被迅速燃烧浓缩，浓缩污水回流 至浓调节池，尾气通过凝结水器逐渐把温度降低，进引风机的温度≤150℃，废 气通过尾气净化塔进行净化处理，处理后排放的废气满足环保要求。
有益效果：本实用新型公开的废水焚烧炉，结构简单，深度焚烧浓缩处理含 大量臭味的化工污水，运行费用低，做到没有二次污染。
