申请日2011.11.30
公开(公告)日2012.10.03
IPC分类号C02F3/32
摘要
本实用新型公开了一种同轴圆台生活污水处理和循环利用装置，包括多个同轴圆环型混凝土墙，各个混凝土墙的直径依次从小到大，混凝土墙上沿高度依次从高到低，最内圈的混凝土墙中设置有多层过滤填料，污水进水管直接通入多层过滤填料下层之中，中间的几个混凝土墙内圆中的填料均为土壤层;最外圈的混凝土墙内作为再生水沉淀蓄水池，设置有再生水出水管。本实用新型的处理装置，处理和循环利用生活污水，实现一户一套或几户一套，用途多、流程短、速度快、水质好、富集比大、成本低、能耗低，污水处理完的再生水进行灌溉也可以节省化肥和淡水资源。
权利要求书

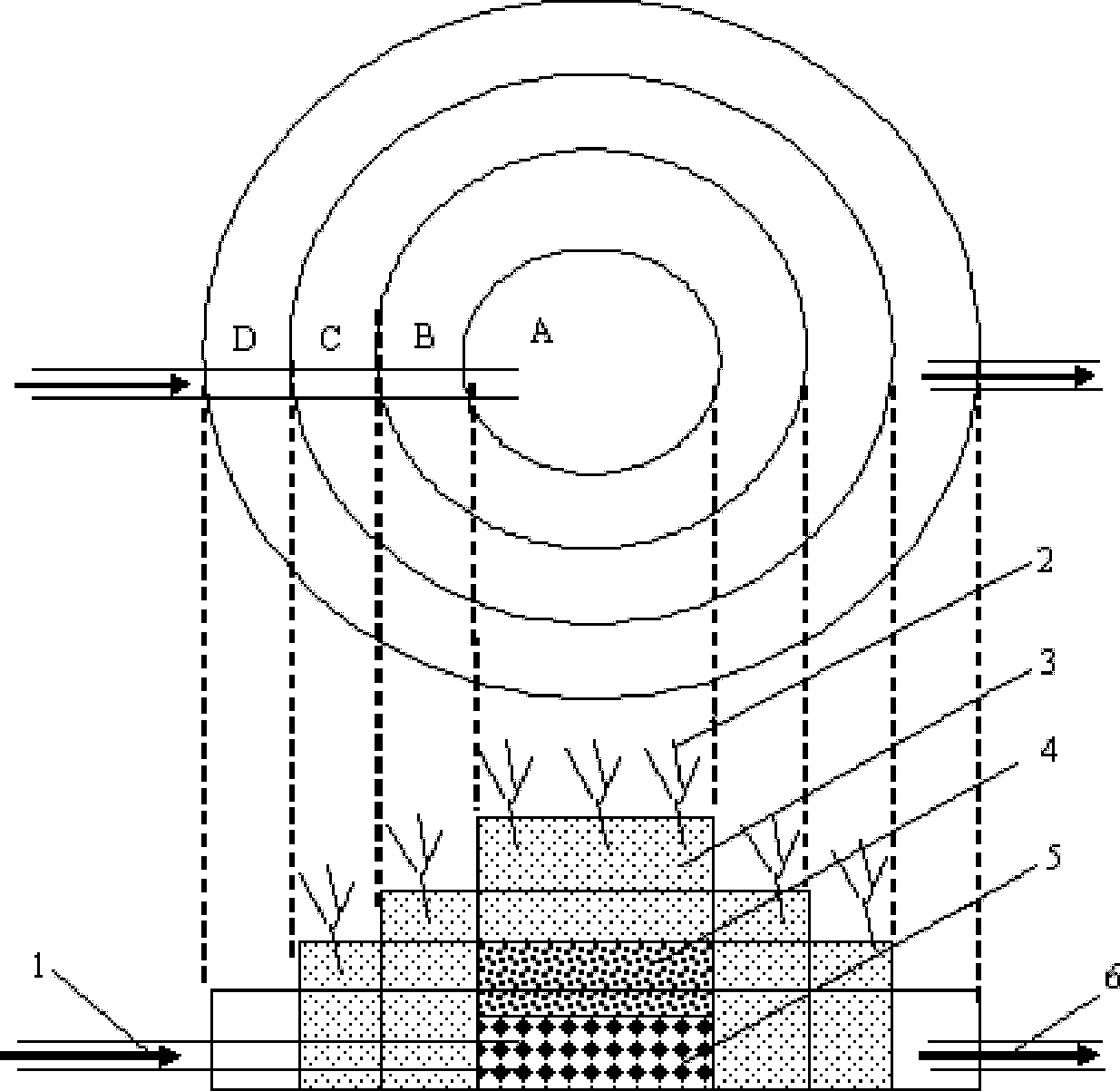

1.一种同轴圆台生活污水处理和循环利用装置，其特点在于：包括多个同轴圆环型混凝土墙，各个混凝土墙的直径依次从小到大，混凝土墙上沿高度依次从高到低，最内圈的混凝土墙中设置有多层过滤填料，污水进水管(1)直接通入多层过滤填料下层之中，中间的几个混凝土墙内圆中的填料均为土壤层(3);最外圈的混凝土墙内作为再生水沉淀蓄水池，设置有再生水出水管(6)。
2.根据权利要求1所述的同轴圆台生活污水处理和循环利用装置，其特点在于：所述的多层过滤填料，从下到上依次为大砾石层(5)、混合过滤层(4)、土壤层(3)。
说明书
一种同轴圆台生活污水处理和循环利用装置
技术领域
本实用新型属于生活污水循环利用技术领域，涉及一种同轴圆台生活污水处理和循环利用装置。
背景技术
农业面源污染是最主要的一类非点源污染，主要是指在农业生产活动中产生的各种污染物质，在降水或灌溉过程中通过农田地表径流、农田排水和地下渗漏，使大量污染物质进入水体而造成的污染。农村生活污水是农业面源污染中最主要的污染来源之一。农村生活污水主要成分有氮、磷、有机质、LAS、病原菌等，其中有些物质，如氮、磷是对植物有益的营养元素，能为植物生长提供重要的养分，有机质可以提高土壤肥力和生产力水平。然而，过量的养分、有机质，还有些其他物质可能会对土壤环境和作物生长产生影响。因此，将农村生活污水进行一定程度的处理是非常必要的。当前循环经济型农村建设是农村社会经济可持续发展的一个重要发展趋势，基于农村循环经济视角，农村生活污水处理后的再生水可以作为冲厕、洗车、灌溉等回用。
随着淡水资源供需矛盾的日益突出，增辟灌溉水源也成为各国解决水资源危机普遍关注的问题。再生水灌溉一方面能避免利用污水直接灌溉所引起的严重的面源污染问题，并为植物生长提供重要的养分，增加土壤有机质从而提高土壤肥力和生产力水平。另一方面，再生水中过量养分、有毒化学物质和病原体同时输入环境生态系统，也会造成一定程度的环境污染，有可能 危害环境和人类健康。
发明内容
本实用新型是提供一种同轴圆台生活污水处理和循环利用装置，对生活污水进行高效处理并可同时进行多种目的的回用，简单易行、成本低、能耗低。
本实用新型采用的技术方案是，一种同轴圆台生活污水处理和循环利用装置，包括多个同轴圆环型混凝土墙，各个混凝土墙的直径依次从小到大，混凝土墙上沿高度依次从高到低，最内圈的混凝土墙中设置有多层过滤填料，污水进水管直接通入多层过滤填料下层之中，中间的几个混凝土墙内圆中的填料均为土壤层;最外圈的混凝土墙内作为再生水沉淀蓄水池，设置有再生水出水管。
本实用新型的装置，采用同轴圆台生活污水处理和循环利用装置处理并回用生活污水，实现一户一套或几户一套，用途多、流程短、速度快、水质好、富集比大、成本低、能耗低，污水处理完的再生水进行灌溉也可以节省化肥和淡水资源，具有广阔的应用前景。
