申请日2011.11.30
公开(公告)日2013.06.05
IPC分类号B03C1/02
摘要
本发明涉及一种自补偿污泥刮板。本发明涉及一种冷轧乳化液磁性过滤器用自动刮板装置，属于轧钢机械技术领域。该妆字号包括安装刮板的固定连接板，所述刮板的下端具有与待擦拭磁棒相配的半圆缺口，所述固定连接板具有向下延伸出前、后夹板的水平板，所述前、后夹板之间装有与之形成上下移动副的夹持块，所述夹持块具有垂直面和水平面，所述垂直面固定刮板，所述水平面与固定连接板的水平板之间装有一组间隔分布的垂向弹簧。本发明可以借助弹簧的作用始终保持刮板在擦拭行程中贴紧磁棒，自动补偿磨损，长期保持良好的擦拭效果。
权利要求书
1.一种自补偿污泥刮板，包括安装刮板的固定连接板，所述刮 板的下端具有与待擦拭磁棒相配的半圆缺口，其特征在于：所述固定 连接板具有向下延伸出前、后夹板的水平板，所述前、后夹板之间装 有与之形成上下移动副的夹持块，所述夹持块具有垂直面和水平面， 所述垂直面固定刮板，所述水平面与固定连接板的水平板之间装有一 组间隔分布的垂向弹簧。
2.根据权利要求1所述的自补偿污泥刮板，其特征在于：所述 固定连接板上装有通压缩空气的气管，所述气管的下端具有朝向待擦 拭磁棒的喷嘴。
3.根据权利要求2所述的自补偿污泥刮板，其特征在于：所述 固定连接板的水平板中部具有螺孔，所述螺孔中装有下端顶在所述夹 持块水平面的调节螺杆，所述固定连接板的水平板上装有位于调节螺 杆上端之下预定高度的常开触点开关，所述夹持块的水平面上装有位 于所述水平板之下预定高度的常闭触点开关，所述常开触点开关与常 闭触点开关以及警示装置构成串联电路。
4.根据权利要求3所述的自补偿污泥刮板，其特征在于：所述 固定连接板的水平板下表面和夹持块的水平面上表面分别具有引导 垂向弹簧的凸台。
5.根据权利要求4所述的自补偿污泥刮板，其特征在于：所述 调节螺杆上设有限制下极限位置的限位凸。
说明书
自补偿污泥刮板
技术领域
本发明涉及一种自补偿污泥刮板，尤其是一种冷轧乳化液磁性过滤器用自 动刮板装置，属于轧钢机械技术领域。
背景技术
冷轧乳化液磁性过滤器的作用是将冷轧生产过程中产生的氧化铁粉与轧辊 表面磨损脱落的悬浮在乳化液中的微粒物质通过磁棒的磁性吸附，再通过刮板 装置进行擦拭，将吸附在磁棒上的污泥输送到污泥排放系统排放出去，以避免 钢板轧后表面黑化。
实际运行中申请人发现，由于擦拭器刮板不具有自动补偿作用，因此使用 后会因为变软、磨损，不能将附着在磁棒上的氧化铁粉、油泥擦拭干净;而磁 棒上的污泥会再次随着磁棒的转动带入到乳化液系统中，造成二次污染。严重 时，最终将导致磁棒之间的过流空间堵塞，造成磁性过滤器液位过高而溢箱， 既污染环境，又造成乳化液液的浪费。
为了保证刮板的擦拭效果，不得不在较短时间更换刮板，有时多达一月数 次。但更换新刮板仍然存在以下问题：由于污泥粘度较大，刮板行进过程中尾 端无遮挡装置，每一轮次擦拭都会出现部分污泥堆积在磁棒操作侧轴承上端而 排不出去，随着磁棒的转动会再次坠入到系统中。长期以来，上述问题始终无 法根本解决。
发明内容
本发明的首要目的在于：针对上述现有技术存在的问题，通过结构改进， 提出一种可以长期保持擦拭效果的自补偿污泥刮板。
本发明进一步的目的在于：提出一种可以当刮板磨损到预定状态时自动提 醒更换并避免误报的自补偿污泥刮板。

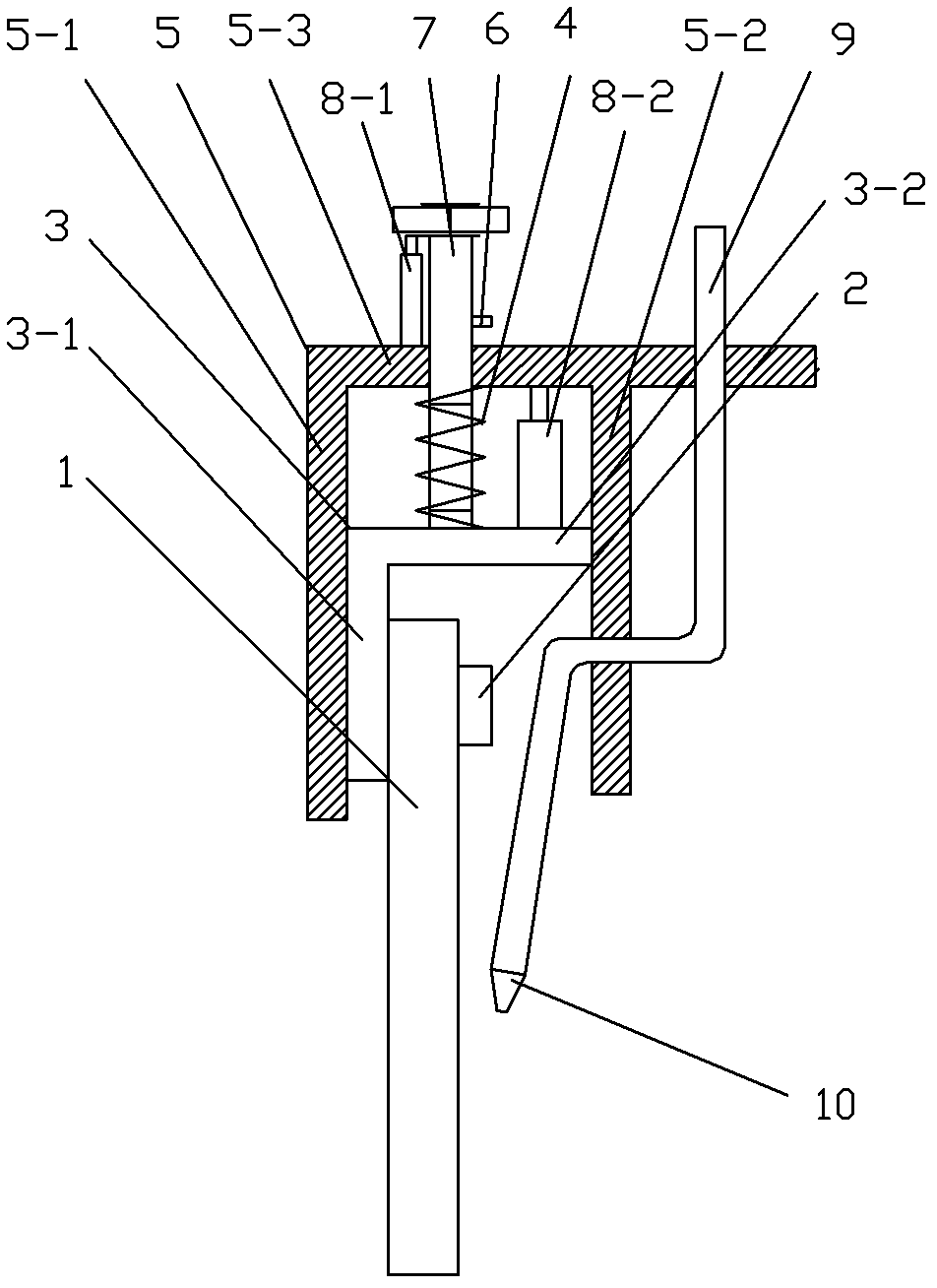

为了达到以上首要目的，本发明的自补偿污泥刮板包括安装刮板的固定连 接板，所述刮板的下端具有与待擦拭磁棒相配的半圆缺口，所述固定连接板具 有向下延伸出前、后夹板的水平板，所述前、后夹板之间装有与之形成上下移 动副的夹持块，所述夹持块具有垂直面和水平面，所述垂直面固定刮板，所述 水平面与固定连接板的水平板之间装有一组间隔分布的垂向弹簧。
这样，可以借助弹簧的作用始终保持刮板在擦拭行程中贴紧磁棒，自动补 偿磨损，长期保持良好的擦拭效果。
本发明进一步的完善是，所述固定连接板上装有通压缩空气的气管，所述 气管的下端具有朝向待擦拭磁棒的喷嘴。这样可以及时吹除擦拭过程集聚在刮 板处的污物，增强擦净效果，减少刮板的磨损。
为了达到本发明进一步的目的，所述固定连接板的水平板中部具有螺孔， 所述螺孔中装有下端顶在所述夹持块水平面的调节螺杆，所述固定连接板的水 平板上装有位于调节螺杆上端之下预定高度的常开触点开关，所述夹持块的水 平面上装有位于所述水平板之下预定高度的常闭触点开关，所述常开触点开关 与常闭触点开关以及警示装置构成串联电路。
当刮板磨损到预定状态后，常开触点开关会因为调节螺杆上端下降而闭合， 从而触发警示装置，发出提醒信号。由于刮板在行进到磁棒端部时，会被凸轮 带动的推杆驱动翘起，此时常开触点开关有可能因弹簧的复位作用而闭合，为 避免误报，本发明同时设置了与常开触点开关串联的常闭触点开关，且该开关 的位置设置与常开触点开关反向同步，因此常开触点开关由于弹簧复位作用闭 合时，常闭触点开关将打开，警示装置不会触发，从而合理避免了此时的误报。
