申请日2013.11.04
公开(公告)日2014.05.21
IPC分类号C02F103/16; C02F9/04
摘要
本实用新型公开了一种电镀废水固液分离的系统，包括化学预处理水箱、沉淀水箱、增压泵、陶瓷膜分离装置、清洗水泵、清洗水箱、清水水箱、污泥泵、压滤机，所述化学预处理水箱的出口和所述沉淀水箱的一个进口连接，所述沉淀水箱、增压泵和陶瓷膜分离装置依次连接，所述陶瓷膜分离装置的浓缩液出口和所述沉淀水箱的另一个进口连接，陶瓷膜分离装置的清水出口和所述清水水箱的进口连接;所述沉淀水箱的排泥口和经污泥泵和压滤机连接;所述清洗水箱、清洗水泵和所述陶瓷膜分离装置依次连接并形成一个清洗回路。本实用新型设备占用场地小，可实现高度自控，提高了固液分离的效果及浓缩倍数。
权利要求书
1.一种电镀废水的固液分离的系统，其特征在于包括化学预处理水箱(4)、沉淀水箱 (5)、增压泵(6)、陶瓷膜分离装置(7)、清洗水泵(9)、清洗水箱(10)、清水水箱(11)、污泥泵 (12)、压滤机(13)，所述化学预处理水箱(4)的出口和所述沉淀水箱(5)的一个进口连接，所述 沉淀水箱(5)、增压泵(6)和陶瓷膜分离装置(7)依次连接，所述陶瓷膜分离装置(7)的浓缩液出 口和所述沉淀水箱(5)的另一个进口连接，陶瓷膜分离装置(7)的清水出口和所述清水水箱(11) 的进口连接;所述沉淀水箱(5)的排泥口和经污泥泵(12)和压滤机(13)连接;所述清洗水箱 (10)、清洗水泵(9)和所述陶瓷膜分离装置(7)依次连接并形成一个清洗回路。
2.根据权利要求1所述的电镀废水的固液分离的系统，其特征在于该系统还包括加药 箱(2)和加药泵(1)，所述加药箱(2)经加药泵(1)与所述化学预处理水箱(4)连接。
3.根据权利要求1所述的电镀废水的固液分离的系统，其特征在于该系统还包括第一 三向阀(8)、第二三向阀(3)和第三三向阀(14);所述第一三向阀(8)的出口和所述陶瓷膜分离 装置(7)的进口相通，第一三向阀(8)的一个入口和增压泵(6)的出水口相通，另一个入口和所 述清洗水泵(9)的出水口相通;所述第二三向阀(3)的入口和所述陶瓷膜分离装置(7)的浓缩液 出口相通，第二三向阀(3)的一个出口和所述沉淀水箱(5)相通，另一个出口和所述清洗水箱 (10)相通;所述第三三向阀(14)的入口和所述陶瓷膜分离装置(7)的清水出口相通，第三三向 阀(14)的一个出口和所述清水水箱(11)相通，另一个出口和所述清洗水箱(10)相通。
4.根据权利要求1、2或3所述的电镀废水的固液分离的系统，其特征在于所述陶瓷膜 分离装置的陶瓷膜为孔径200nm的氧化铝陶瓷膜。
5.根据权利要求1、2或3所述的电镀废水的固液分离的系统，其特征在于所述压滤机 为板框压滤机，所述板框压滤机的滤布是孔径为110目的滤布。
说明书
一种电镀废水固液分离的系统
技术领域
本实用新型属于工业废水处理技术领域，具体涉及一种电镀废水固液分离的系统。
背景技术
电镀废水中含有多种重金属成分，目前常用的处理方法有化学法、膜分离技术、离子交 换法和生物法。其中化学法及膜分离技术成为电镀废水处理的主流。
化学沉淀法是目前电镀废水处理中最常用的方法之一，其主要工艺流程为：通过向电镀 废水中加入化学试剂，根据不同类型金属形成氢氧化物沉淀的最佳pH，调节废水pH值， 形成氢氧化物沉淀，并通过进一步投加混凝剂及絮凝剂，将细小颗粒的金属氢氧化物沉淀在 絮凝剂的作用下形成大颗粒固体悬浮物后在沉淀池沉淀分离。金属氢氧化物沉淀后的泥水分 离一般采用重力沉降法，例如斜板沉淀池、斜管沉淀池等，由于其负荷差，导致该处理工段 占地大，水力停留时间长，处理效率低，且由于混凝剂及絮凝剂的加入，带入了新的金属离 子，使得重金属污泥的纯度降低，减少了回收价值，同时增加污泥处理量。
发明内容
本实用新型的目的是针对上述问题，提供了一种能够经济高效的对电镀废水进行固液分 离的系统。
本实用新型的目的可以通过以下措施达到：

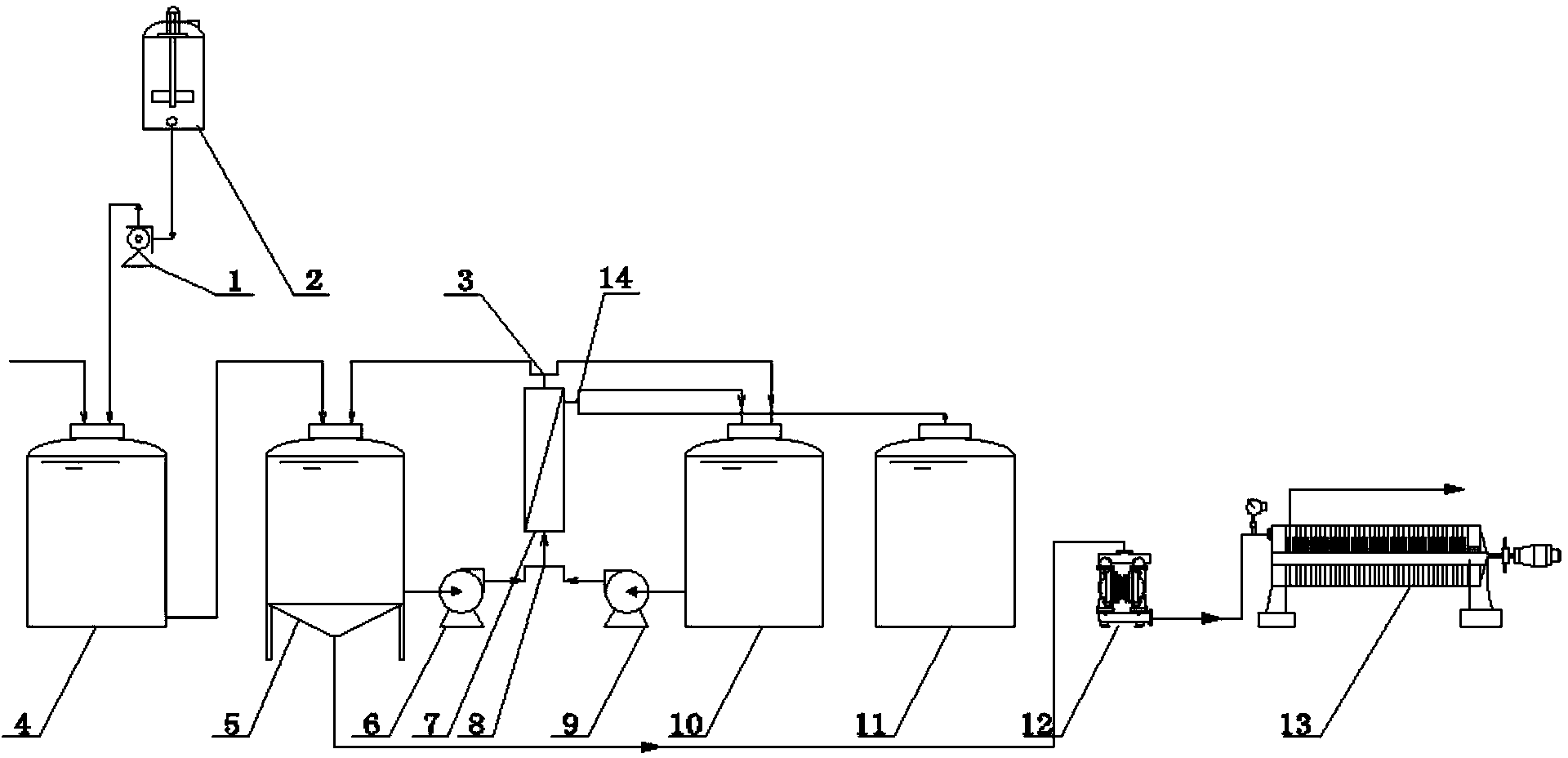

一种电镀废水固液分离的系统，包括化学预处理水箱4、沉淀水箱5、增压泵6、陶瓷 膜分离装置7、清洗水泵9、清洗水箱10、清水水箱11、污泥泵12、压滤机13，所述化学 预处理水箱4的出口和所述沉淀水箱5的一个进口连接，所述沉淀水箱5、增压泵6和陶瓷 膜分离装置7依次连接，所述陶瓷膜分离装置7的浓缩液出口和所述沉淀水箱5的另一个进 口连接，陶瓷膜分离装置7的清水出口和所述清水水箱11的进口连接;所述沉淀水箱5的 排泥口和经污泥泵12和压滤机13连接;所述清洗水箱10、清洗水泵9和所述陶瓷膜分离 装置7依次连接并形成一个清洗回路。
优选的，该系统还包括加药箱2和加药泵1，所述加药箱2经加药泵1与所述化学预处 理水箱4连接，通过加药泵1控制沉淀剂的用量。
优选的，该系统还包括第一三向阀8、第二三向阀3和第三三向阀14;所述第一三向阀 8的出口和所述陶瓷膜分离装置7的进口相通，第一三向阀8的一个入口和增压泵6的出水 口相通，另一个入口和所述清洗水泵9的出水口相通;所述第二三向阀3的入口和所述陶瓷 膜分离装置7的浓缩液出口相通，第二三向阀3的一个出口和所述沉淀水箱5相通，另一个 出口和所述清洗水箱10相通;所述第三三向阀14的入口和所述陶瓷膜分离装置7的清水出 口相通，第三三向阀14的一个出口和所述清水水箱11相通，另一个出口和所述清洗水箱 10相通。
优选的，所述陶瓷膜分离装置的陶瓷膜为孔径200nm的氧化铝陶瓷膜。
优选的，所述压滤机为板框压滤机，所述板框压滤机的滤布是孔径为110目的滤布。
使用本实用新型对电镀废水进行固液分离时，先向预处理水箱中的原料含重金属的电镀 废水中加入沉淀剂进行化学沉淀，得到的重金属泥水混合物经过增压泵进入陶瓷膜分离装置 进行过滤，分别得到清水和含有金属不溶盐的浓缩液，其中清水部分进入清洗水箱作为陶瓷 膜分离装置的清洗用水，大部分清水进入清水水箱，浓缩液与经过化学法预处理的重金属泥 水混合物混合，再次进入陶瓷膜分离装置进行循环处理;当浓缩液中金属不溶盐浓度 ≥20000mg/L时，从沉淀水箱的排泥口经污泥泵进入板框机进行固液分离，得到金属不溶盐 泥饼，进一步回收得到重金属。
当系统运行一段时间后，陶瓷膜分离装置的清水出水量降低到正常出水量的50%时，对 陶瓷膜分离装置的陶瓷膜进行清洗，具体过程为：依次以无机酸和清水作为清洗液，清洗水 箱中的清洗液经过清洗水泵进入陶瓷膜分离装置的膜滤区，清洗后清洗废液回流至清洗水 箱。
