申请日2011.11.29
公开(公告)日2012.07.18
IPC分类号B60P1/16; B60R16/02
摘要
本实用新型属于污泥车液压系统技术领域，具体涉及一种污泥车液压系统的电控装置，一种污泥车液压系统的电控装置，在电路中并联第一电磁气阀、第二电磁气阀、第三电磁气阀，所述第一电磁气阀与第一旋钮自锁开关串联，所述第二电磁气阀与第二旋钮自锁开关串联,所述第三电磁气阀与第三旋钮自锁开关串联。本实用新型的有益效果是增强了污泥车液压系统操作的安全性，减少操作人员的工作强度，提高了工作效率。
权利要求书
1.一种污泥车液压系统的电控装置，其特征在于，包括并联的第一电磁气阀、第二电磁气阀、第三电磁气阀，所述第一电磁气阀与第一旋钮自锁开关串联，所述第二电磁气阀与第二旋钮自锁开关串联,所述第三电磁气阀与第三旋钮自锁开关串联。
2.根据权利要求1所述的污泥车液压系统的电控装置，其特征在于，还包括第一继电器、第二继电器、第三继电器、第一传感器、第二传感器、第三传感器、第四传感器、第五传感器和第六传感器;所述第一传感器、第二传感器、第三传感器和第四传感器串联组成传感器组，所述第一继电器的常开触点与所述第三电磁气阀串联，所述第一继电器电磁线圈与传感器组的输出端串联;第二继电器的常开触点与第三继电器的常闭触点及第二电磁气阀串联，第二继电器的电磁线圈与第六传感器的输出端串联，第三继电器的电磁线圈与第五传感器的输出端串联。
3.根据权利要求2所述的污泥车液压系统的电控装置，其特征在于，还包括第一信号灯、第二信号灯，所述第一信号灯与第一传感器、第二传感器、第三传感器和第四传感器组成的传感器组的输出端串联，所述第二信号灯与第六传感器的输出端串联。
说明书
一种污泥车液压系统的电控装置
技术领域
本实用新型属于污泥车液压系统技术领域，具体涉及一种污泥车液压系统的电控装置。
背景技术
传统的污泥车采用手控操作液压系统来完成对后门锁销打开、后门开、大厢举升的顺序动作，从而完成罐体的举升。若不慎出现误操作，操作顺序错误，容易造成车辆的结构件的损坏或者人体伤害，甚至还可能出现严重的翻车事故。另外，污泥车作业环境恶劣，操作人员经常面临污泥、臭气、高温等不好的环境，长期如此对身体有害。
发明内容
本实用新型所要解决的技术问题是提供一种能控制污泥车液压系统对后门锁销打开、后门开、大厢举升操作顺序的电控装置。
为解决上述技术问题，本实用新型的技术方案为：

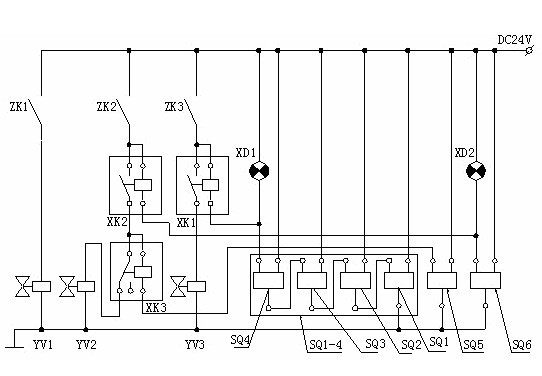

一种污泥车液压系统的电控装置，在电路中并联第一电磁气阀、第二电磁气阀、第三电磁气阀，所述第一电磁气阀与第一旋钮自锁开关串联，第二电磁气阀与第二旋钮自锁开关串联,第三电磁气阀与第三旋钮自锁开关串联.
所述的污泥车液压系统的电控装置，还包括第一继电器、第二继电器、第三继电器、第一传感器、第二传感器、第三传感器、第四传感器、第五传感器和第六传感器;所述第一传感器、第二传感器、第三传感器和第四传感器串联组成传感器组，所述第一继电器的常开触点与所述第三电磁气阀串联，所述第一继电器电磁线圈与传感器组的输出端串联;第二继电器的常开触点与第三继电器的常闭触点及第二电磁气阀串联，第二继电器的电磁线圈与第六传感器的输出端串联，第三继电器的电磁线圈与第五传感器的输出端串联。
所述的污泥车液压系统的电控装置，还包括第一信号灯、第二信号灯，所述第一信号灯与第一传感器、第二传感器、第三传感器和第四传感器组成的传感器组的输出端串联，所述第二信号灯与第六传感器的输出端串联。
本实用新型的有益效果是增强了污泥车液压系统操作的安全性，减少操作人员的工作强度，提高了工作效率。
