申请日2011.09.24
公开(公告)日2012.05.02
IPC分类号C02F11/00; C10G53/02
摘要
一种节能环保油污泥处理装置。主要解决现有油污泥处理装置对油污泥处理效果差和能耗高的问题。其特征在于：过滤器(1)一端与泵相连通，过滤器(1)另一端通过泵与缓冲罐(2)、一级换热器(3)、二级换热器(4)、电力加热炉(5)、二相分离器(6)、与三相分离器(7)和加药箱(8)相连通，二相分离器(6)上有杂质出口，三相分离器(7)上分别有油、水及杂质出口。该节能环保油污泥处理装置具有对油污泥处理效果好和能耗低的特点。
权利要求书
1.一种节能环保油污泥处理装置，包括过滤器(1)，其特征在于： 过滤器(1)一端与泵相连通，过滤器(1)另一端与缓冲罐(2)相连通，缓 冲罐(2)通过泵与一级换热器(3)上端相连通，一级换热器(3)及二级 换热器(4)上端通过泵与电力加热炉(5)上端相连通，电力加热炉(5) 下端分别与一级换热器(3)及二级换热器(4)下端相连通，一级换热器 (3)另一下端与二相分离器(6)进料口相连通，二相分离器(6)出料口 与二级换热器(4)上端相连通，二级换热器(4)另一下端与三相分离器 (7)进料口相连通，一级换热器(4)与二相分离器(6)之间设置有加药 箱(8)，二相分离器(6)上有杂质出口，三相分离器(7)上分别有油、 水及杂质出口。
说明书
节能环保油污泥处理装置
技术领域：
本实用新型涉及一种油田所用的油污泥处理设备，尤其是节能环 保油污泥处理装置。
背景技术：
在油田采油领域，为了保护环境，需要对采油过程中产生出的污 油进行处理。而现有油污泥处理装置由于结构原因存在着对油污泥处 理效果差和能耗高的问题，使污油处理达不到指标，不利于推广应用。
实用新型内容：
为了解决现有油污泥处理装置对油污泥处理效果差和能耗高的 问题。本实用新型提供一种节能环保油污泥处理装置。该节能环保油 污泥处理装置具有对油污泥处理效果好和能耗低的特点。

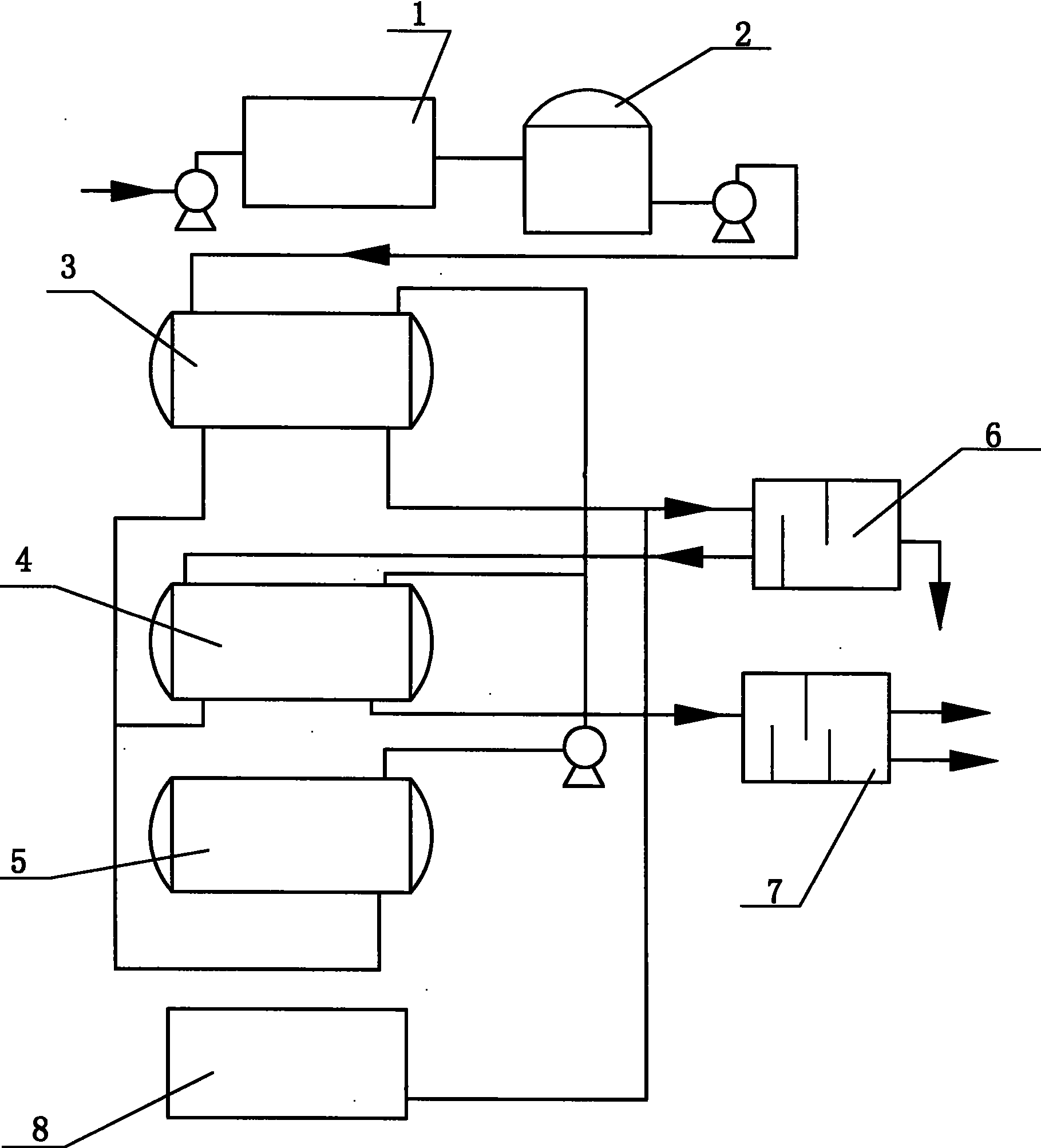

本实用新型的技术方案是：该节能环保油污泥处理装置包括过滤 器。过滤器一端与泵相连通，过滤器另一端与缓冲罐相连通，缓冲罐 通过泵与一级换热器上端相连通，一级换热器及二级换热器上端通过 泵与电力加热炉上端相连通，电力加热炉下端分别与一级换热器及二 级换热器下端相连通，一级换热器另一下端与二相分离器进料口相连 通，二相分离器出料口与二级换热器上端相连通，二级换热器另一下 端与三相分离器进料口相连通，一级换热器与二相分离器之间设置有 加药箱，二相分离器上有杂质出口，三相分离器上分别有油、水及杂 质出口。
本实用新型具有如下有益效果：该节能环保油污泥处理装置由于 采用在一级换热器及二级换热器间连通有二相分离器，在二级换热器 下端连通有三相分离器，而二相分离器及三相分离器转速高，从而增 强分离效果。同时因二相分离器及三相分离器能够连续运行，因而降 低能耗。所以说该节能环保油污泥处理装置具有对油污泥处理效果好 和能耗低的特点。
