申请日2011.12.02
公开(公告)日2012.07.11
IPC分类号B01D21/02; B01D21/26; B01D21/24
摘要
本发明公开了一种水搅拌型锥斗污泥浓缩设备，罐体和分别与罐体连接的出水管、溢流管、进水管，所述进水管通过十字型固定架架设于罐体内部中心处，进水管罐体内部出口设有进水支管，所述出水管在罐体的直筒罐体与锥斗罐体连接处，出水管靠近罐体处安装出水阀，所述溢流管焊接于直筒罐体上边沿下方，溢流管出水口跨过出水阀连接于出水管上，所述进水管罐体外部管道上安装管道污泥泵。本发明设备属于市政工程设备，能够有效降低污水处理厂污泥、下水道污泥及工厂污水处理系统产生的小颗粒污泥的含水率，具有分离率高、占地面积小、结构简单、投资少的显著优势。
权利要求书

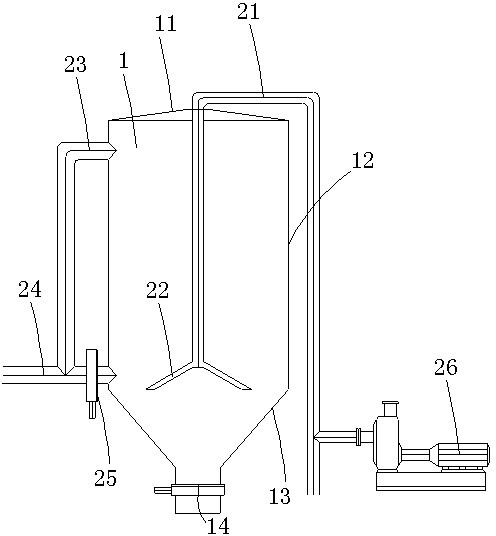

1.一种水搅拌型锥斗污泥浓缩设备，包括：罐体和分别与罐体连接的出水管、溢流管、进水管，其特征在于，所述进水管通过十字型固定架架设于罐体内部中心处，进水管罐体内部出口设有进水支管，所述出水管在罐体的直筒罐体与锥斗罐体连接处，出水管靠近罐体处安装出水阀，所述溢流管焊接于罐体上口边沿下方，溢流管出水口跨过出水阀连接于出水管上，所述进水管罐体外部管道上安装管道污泥泵。
2.根据权利要求1所述的水搅拌型锥斗污泥浓缩设备，其特征在于，所述罐体上口边沿焊接十字型固定架，所述十字型固定架的中心处焊接套装进水管的金属管套，金属管套内附设胶皮垫。
3.根据权利要求1所述的水搅拌型锥斗污泥浓缩设备，其特征在于，所述十字型固定架的四个支架与罐体上口平面呈5~60度角焊接。
4.根据权利要求1所述的水搅拌型锥斗污泥浓缩设备，其特征在于，所述进水管罐体内部出口端封闭，在封闭口的上方接近封闭口处设有至少3个进水支管。
5.根据权利要求4所述的水搅拌型锥斗污泥浓缩设备，其特征在于，所述进水支管沿进水管管壁切线方向的同方向焊接于进水管管口处。
6.根据权利要求4所述的水搅拌型锥斗污泥浓缩设备，其特征在于，所述进水支管管口在同一平面或沿同方向向斜下方倾斜。
说明书
水搅拌型锥斗污泥浓缩设备
技术领域
本发明涉及市政工程设备领域，特别是涉及一种水搅拌型锥斗污泥浓缩设备。
背景技术
目前我国对污水处理厂及下水道污泥一般都要固化处理，缩小污泥体积，降低污泥的流动性，但因为污泥本身颗粒较细、含水率较高的特点，增加了处理难度，处理效率很难提高。
在对污泥进行处理前必须对污泥进行浓缩预处理，从而减小污泥的含水率，降低处理难度。现有设备普遍存在的问题有设备分离效率低，结构复杂，使用维修难度大，进而导致单位污泥浓缩投入大。
发明内容
本发明主要解决的技术问题是提供一种污泥浓缩设备，能够简化部分结构，降低成本，同时还能提高污泥浓缩率。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种水搅拌型锥斗污泥浓缩设备，罐体和分别与罐体连接的出水管、溢流管、进水管，其特征在于，所述进水管通过十字型固定架架设于罐体内部中心处，进水管罐体内部出口设有进水支管，所述出水管在罐体的直筒罐体与锥斗罐体连接处，出水管靠近罐体处安装出水阀，所述溢流管焊接于直筒罐体上边沿下方，溢流管出水口跨过出水阀连接于出水管上，所述进水管罐体外部管道上安装管道污泥泵。
在本发明一个较佳实施例中，所述罐体上口边沿焊接十字型固定架，所述十字型固定架的中心处焊接套装进水管的金属管套，金属管套内附设胶皮垫。
在本发明一个较佳实施例中，所述十字型固定架的四个支架与罐体上口平面呈5~60度角焊接。
在本发明一个较佳实施例中，所述进水管罐体内部出口端封闭，在封闭口的上方接近封闭口处设有至少3个进水支管。
在本发明一个较佳实施例中，所述进水支管沿进水管管壁切线方向的同方向焊接于进水管管口处。
在本发明一个较佳实施例中，所述进水支管管口在同一平面或沿同方向向斜下方倾斜。
本发明设备属于市政工程设备，能够有效降低污水处理厂污泥、下水道污泥及工厂污水处理系统产生的小颗粒污泥的含水率，具有分离率高、占地面积小、投资少的显著优势。
