申请日2011.08.31
公开(公告)日2012.05.30
IPC分类号C02F9/08
摘要

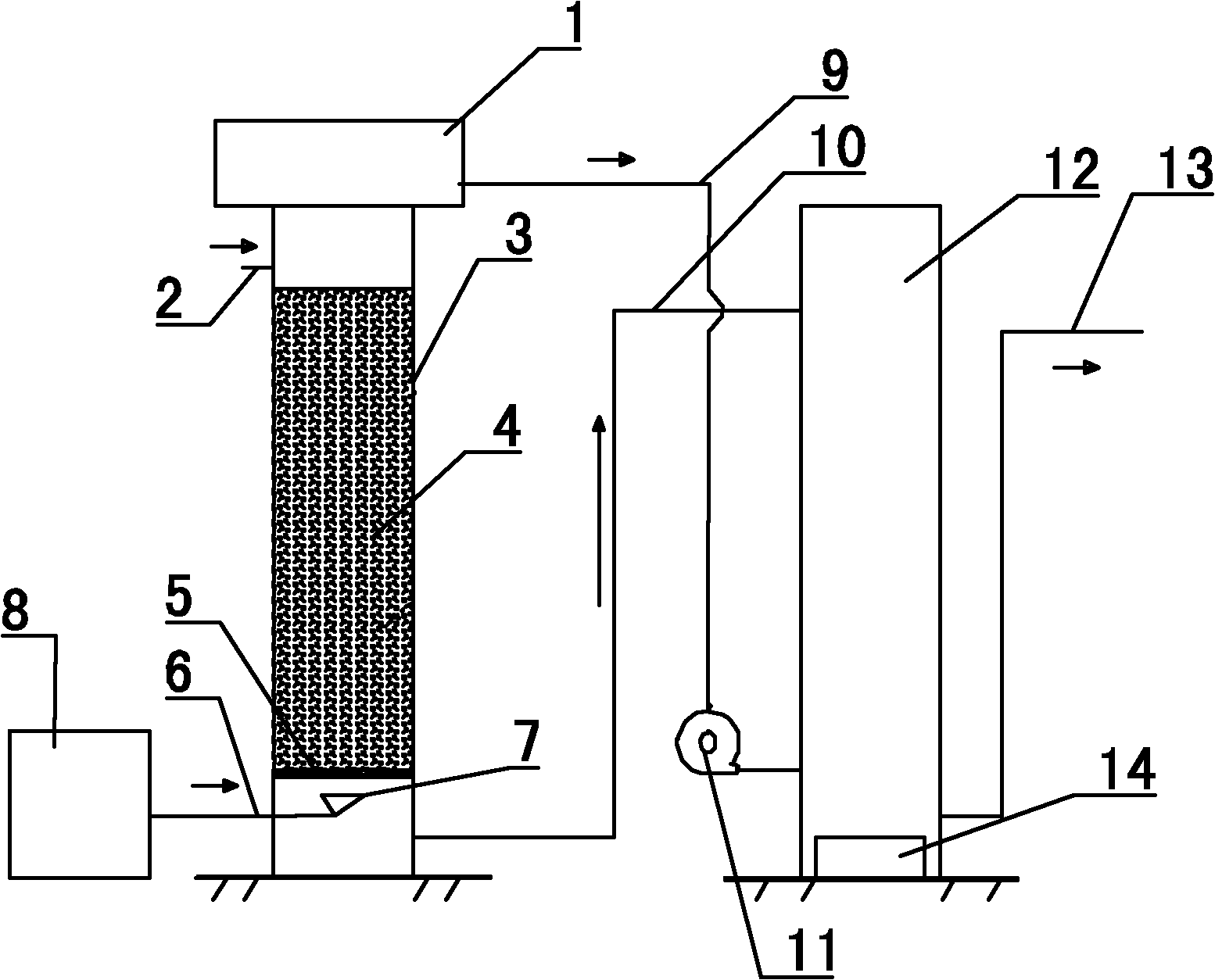

一种难生物降解污水处理装置，属于污水处理装置领域。其特征在于：臭氧收集器(1)与臭氧反应器(3)顶部连接，臭氧反应器(3)上端一侧设有进水口(2)，下端一侧通过进气管(6)与臭氧发生器(8)连接，另一侧通过连通水管(10)与超声波反应器(12)上端的进水口连接，臭氧收集器(1)通过连通气管(9)与超声波反应器(12)下端的进气口连接，超声波反应器(12)内部下方设有超声波发生器(14)。该装置采用臭氧催化氧化和超声波协同臭氧氧化对污水进行两次处理的难生物降解污水处理装置，可以有效降低难生物降解污水的COD含量，同时能够提高臭氧氧化效率和利用率，降低臭氧外溢所产生的二次污染。
权利要求书
1.一种难生物降解污水处理装置，包括臭氧收集器(1)、臭氧反应器(3)和臭氧发生 器(8)，其特征在于：所述臭氧收集器(1)与臭氧反应器(3)顶部连接，臭氧反应器(3) 上端一侧设有进水口(2)，下端一侧通过进气管(6)与臭氧发生器(8)连接，另一侧通过 连通水管(10)与超声波反应器(12)上端的进水口连接，臭氧收集器(1)通过连通气管(9) 与超声波反应器(12)下端的进气口连接，超声波反应器(12)内部下方设有超声波发生器 (14)。
2.根据权利要求1所述的一种难生物降解污水处理装置，其特征在于：所述的臭氧反应 器(3)中装有臭氧催化剂填料(4)。
3.根据权利要求1所述的一种难生物降解污水处理装置，其特征在于：所述的连通气管 (9)中设置有气泵(11)。
4.根据权利要求1所述的一种难生物降解污水处理装置，其特征在于：所述的超声波发 生器(14)为浸入式超声波发生器。
说明书
一种难生物降解污水处理装置
技术领域
一种难生物降解污水处理装置，属于污水处理装置领域。
背景技术
目前，一般采用高级氧化如臭氧氧化、超声波氧化、Fenton试剂氧化等方法对一些难生物降解污水进行处理，但常规的生化法对其处理后，难以达到日益严格的排放标准。Fenton试剂虽然氧化能力较强，但是该方法处理成本高，操作复杂，产生较难处理的赤泥。臭氧氧化和超声波氧化处理难生物降解污水多为单一工艺或在同一反应器中的协同作用，具有臭氧利用率低、氧化效率低等缺点。现有专利中，CN101456639A涉及一种处理难降解有机废水的装置及方法，该方法是用气液混合泵将废水和臭氧吸引、混合、溶解，并直接送入超声-纳米光催化反应柱中，使废水在反应柱中进行充分的反应。该方法将多种氧化工艺在同一个反应柱中完成，优点是反应器体积较小，缺点是臭氧利用率较低，处理费用高，臭氧外溢易造成二次污染。CN2537707Y涉及一种处理难降解废水的处理设备，该设备将超声波氧化、臭氧催化氧化和光催化氧化单元串联在一起，优点是废水降解程度深，缺点是流程长、投资大，各氧化工艺协同作用差，臭氧利用率低。
发明内容
本实用新型要解决的技术问题是：克服现有难生物降解污水处理工艺存在的问题，提供一种采用臭氧催化氧化和超声波协同臭氧氧化对污水进行两次处理的难生物降解污水处理装置，可以有效降低难生物降解污水的COD含量，同时能够提高臭氧氧化效率和利用率，降低臭氧外溢所产生的二次污染。
本实用新型解决其技术问题所采用的技术方案是：一种难生物降解污水处理装置，包括臭氧收集器、臭氧反应器和臭氧发生器，其特征在于：所述臭氧收集器与臭氧反应器顶部连接，臭氧反应器上端一侧设有进水口，下端一侧通过进气管与臭氧发生器连接，另一侧通过连通水管与超声波反应器上端的进水口连接，臭氧收集器通过连通气管与超声波反应器下端的进气口连接，超声波反应器内部下方设有超声波发生器。
所述的臭氧反应器中装有臭氧催化剂填料。
所述的连通气管中设置有气泵。
所述的超声波发生器为浸入式超声波发生器。
臭氧发生器产生的臭氧进入臭氧反应器后在臭氧催化剂填料的作用下与污水发生第一次氧化反应，剩余臭氧经过臭氧收集器收集后进入超声波反应器，在超声波的协同作用下与污 水发生二次氧化反应。
与现有技术相比，本实用新型的所具有的有益效果是：
1、对难生物降解污水COD去除效率高。通过臭氧催化剂的催化作用和超声波协同作用，污水中的有机物经过两次氧化反应，COD去除效率高。
2、臭氧利用率高。臭氧发生器产生的臭氧经过催化剂催化氧化和超声波协同氧化两次反应，臭氧利用率高，处理费用低。
3、可降低由臭氧外溢所产生的二次污染。经过两次氧化反应后臭氧分解率可达95%～98%，尾气可直接排入大气中，能够降低由臭氧外溢所产生的二次污染。
