申请日2011.08.31
公开(公告)日2012.05.30
IPC分类号B01D21/28; B01D21/02
摘要
本实用新型公开了一种小型污水处理船式沉淀池装置，其包括一船体，所述船体包括一进水区、一沉淀区和一出水区，其中所述的进水区内设有至少一进水口以及一挡流板，其中所述的挡流板的下端位于进水口的下方;所述的沉淀区的船体底部设有连通外部的排泥底板，排泥底板上方设有斜板组件;所述的出水区设至少一出水口。本实用新型不产生污泥上浮，配合斜板沉淀或斜管沉淀，出水悬浮物浓度SS更加稳定。出水SS可控制在15mg/L以内。由于无任何动力设备，无需维护。置于生物池中，无需建二次沉淀池，几乎没有水头损失，采用高效、小型的船式沉淀装置，大幅度减少建设成本和用地面积。
权利要求书
1.一种小型污水处理船式沉淀池装置，包括一船体，所述船体包括一进水区、一沉淀区 和一出水区，其特征在于：
所述的进水区内设有至少一进水口以及一挡流板，其中所述的挡流板的下端位于进 水口的下方;
所述的沉淀区的船体底部设有连通外部的排泥底板，排泥底板上方设有斜板组件;
所述的出水区设至少一出水口。
2.如权利要求1所述的一种小型污水处理船式沉淀池装置，其特征在于：所述进水区的 进水口设于水面线下。
3.如权利要求2所述的一种小型污水处理船式沉淀池装置，其特征在于：所述的进水口 为圆孔形，其具有一个或多个。
4.如权利要求1所述的一种小型污水处理船式沉淀池装置，其特征在于：所述导流板的 下端离船体底板的距离大于30cm。
5.如权利要求1所述的一种小型污水处理船式沉淀池装置，其特征在于：所述的排泥底 板的前一板在后一板下方，形成错叠结构。
6.如权利要求1所述的一种小型污水处理船式沉淀池装置，其特征在于：所述的排泥底 板之间的间隙为2-5cm。
7.如权利要求1所述的一种小型污水处理船式沉淀池装置，其特征在于：所述排泥底板 的坡度45-75度。
8.如权利要求1所述的一种小型污水处理船式沉淀池装置，其特征在于：所述的斜板倾 斜角为60-80度。
9.如权利要求1所述的一种小型污水处理船式沉淀池装置，其特征在于：所述出水区的 出水口采用三角堰或多孔设于水面5cm以下的水管。
10.如权利要求1至9任一项所述的一种小型污水处理船式沉淀池装置，其特征在于：该 装置还包括一盖体。
说明书
一种小型污水处理船式沉淀池装置
技术领域
本实用新型涉及一种污水处理装置，具体地涉及一种小型污水处理船式沉淀池装置。
背景技术
现小型污水处理采用一体化氧化沟污水处理工艺，该工艺的固液分离装置主要有船 式，但普遍存在船体体积大、占地面积大、建设和运行成本高、停留时间长、处理能力低、 泥斗排泥不畅、出水堰“跑泥”等现象，配备转刷曝气机存在噪声大、处理效率低等问题， 急需小型、高效、少设备、低费用、无需管理泥水分离设施，尤其适用于分散的农村污水 及各小型、中型企业污水处理站的泥水分离装置。
实用新型内容
本实用新型技术的目的在于解决农村污水及各小型、中型企业污水处理小型船形沉淀 装置泥水分离问题，提供一种高效、经济、实用、可靠、小型的农村污水处理船式污泥沉 淀装置。
为了达到以上目的，本实用新型采用如下技术方案：

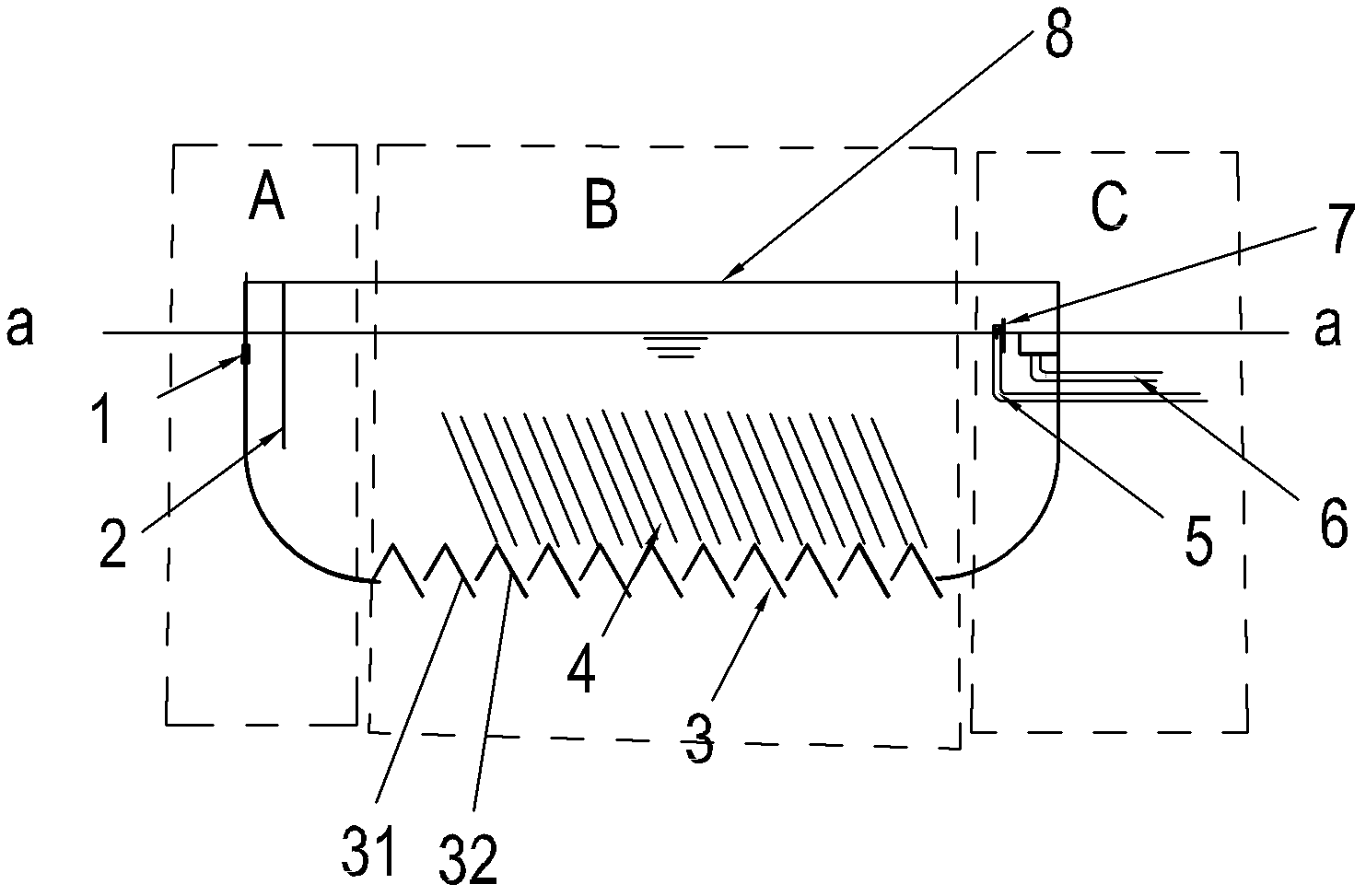

一种小型污水处理船式沉淀池装置，包括一船体，所述船体包括一进水区、一沉淀区 和一出水区，其特征在于：
所述的进水区内设有至少一进水口以及一挡流板，其中所述的挡流板的下端位于进水 口的下方;
所述的沉淀区的船体底部设有连通外部的排泥底板，排泥底板上方设有斜板组件;
所述的出水区设至少一出水口。
在本实用新型的较佳实施例中，所述进水区的进水口设于水面线下。
在本实用新型的较佳实施例中，所述的进水口为圆孔形，其具有一个或多个。
在本实用新型的较佳实施例中，所述导流板的下端离船体底板的距离大于30cm。
在本实用新型的较佳实施例中，所述的排泥底板的前一板在后一板下方，形成错叠结 构。
在本实用新型的较佳实施例中，所述的排泥底板之间的间隙为2-5cm。
在本实用新型的较佳实施例中，所述排泥底板的坡度45-75度。
在本实用新型的较佳实施例中，所述的斜板倾斜角为60-80度。
在本实用新型的较佳实施例中，所述出水区的出水口采用三角堰或多孔设于水面5 cm以下的水管。
在本实用新型的较佳实施例中，该装置还包括一盖体。
本实用新型提供的沉淀船原理：根据水流特性，通过改变流道截流面积产生不同的流 速，造成射流吸力，加速污泥沉淀和泥水分离，分离后的污泥直接回到氧化沟系统内，无 需外加动力，且通过加盖，可避免船形沉淀池表面绿藻滋生等现象，是一种新型的泥水分 离技术。
与现有技术相比，本实用新型的有益效果是：
1、不产生污泥上浮，配合斜板沉淀或斜管沉淀，出水悬浮物浓度SS更加稳定。出 水SS可控制在15mg/L以内。
2、由于无任何动力设备，无需维护。
3、置于生物池中，无需建二次沉淀池，几乎没有水头损失，采用高效、小型的船式 沉淀装置，大幅度减少建设成本和用地面积。
4、污泥直接在氧化沟中，系统无需外回流，不用配回流污泥泵。生化池的污泥浓度 可达10000mg/L以上，处理能力、抗冲击能力大幅提高。
5、沉淀船体积小，远小于现有平流沉淀池长度及各项技术要求，结构简单，制作简 单且费用低。
6、沉淀船下可安装射流曝气，不影响沉淀效果;不进行曝气时为厌缺氧区利用系统 脱氮除磷。另由于泥快速排出，磷在沉淀池内基本不释放，利于出水总磷达标。
7、设有自动排渣装置，基本无需人工清理浮渣，池面干净。
8、可实现全部加盖，设施安全，景观漂亮。
