申请日2011.07.26
公开(公告)日2012.05.09
IPC分类号F16H48/06; B04B9/10
摘要
本实用新型涉及一种用于污水处理离心设备的摆线针轮差速器结构，包括左、右支体、固定在左、右支体之间的针齿壳、分别安装在左、右支体上的输入轴和输出轴，连于输入轴和输出轴之间左、右偏心摆线轮及固装于针齿壳上的针齿销，特点是：左、右支体转动安装在离心设备内衬套的轴承支座上，左支体通过传动结构与电机连接;针齿销的数量与摆线轮的齿数关系为：N=2(Z+1)，N为针齿销的数量，Z为摆线轮齿数。采用上述结构，在差速器工作时，左支体带动针齿壳和针齿销沿输入轴旋转，针齿销的旋转加快了偏心摆线轮的运转速度，进而提高了输出轴的转速;针齿销的数量与摆线轮齿数关系为：N=2(Z+1)，增大了针齿销对摆线轮的推动力矩，可用较小的摆线轮输出较大的扭转力。
权利要求书
1.一种用于污水处理离心设备的摆线针轮差速器结构，包括左支体、右支体，固定在左、右支体之间的针齿壳，转动安装在左支体上的输入轴，转动安装在右支体上的输出轴，连接于输入轴和输出轴之间的呈180°布置的左偏心摆线轮和右偏心摆线轮及均布固装于针齿壳上与摆线轮配合的针齿销，其特征在于：所述左支体和右支体通过轴承转动安装在离心设备内衬套的轴承支座上，所述左支体通过传动结构与主电机连接;所述针齿销的数量与摆线轮的齿数关系为：N =2(Z+1)，N为针齿销的数量，Z为摆线轮齿数。
2.根据权利要求1所述用于污水处理离心设备的摆线针轮差速器结构，其特征在于：所述输入轴上设有与减速器连接的外花键，所述输出轴上设有与螺旋推进器连接的内花键。
3.根据权利要求2所述用于污水处理离心设备的摆线针轮差速器结构，其特征在于：所述左偏心摆线轮的左端面与左支体的内端面之间设有左间隔套，所述右偏心摆线轮的右端面与右支体的内端面之间设有右间隔套，所述左、右间隔套的外圆面与针齿壳的内圆面对齐。
说明书
用于污水处理离心设备的摆线针轮差速器结构
技术领域
本实用新型涉及差速器，特别是涉及一种用于污水处理离心设备的摆线针轮差速器结构。
背景技术
随着社会的发展，生产、生活中的污水的排放量越来越大，污水的处理越来越重要。对于物质可分离的污水常采用污水处理离心设备来实现，在污水离心处理设备中常采用摆线针轮差速器来驱动螺旋推进器，以实现不同物质分离排除。目前，用于污水处理设备中的摆线针轮差速器的输入轴与减速器的输出端连接，输出轴与螺旋推进器连接，输入轴通过双偏心摆线轮结构将扭矩传动到输出轴上。上述摆线针轮差速器的机体固定。当要分离的污水需要离心设备的转鼓产生强大的离心力时，上述摆线针轮差速器的输出转速较慢，不能与转鼓的速度匹配，影响了污水的分离效率和分离效果。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种提高输出轴转速，提高污水分离效率和保证污水分离质量的用于污水处理设备的摆线针轮差速器结构。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：

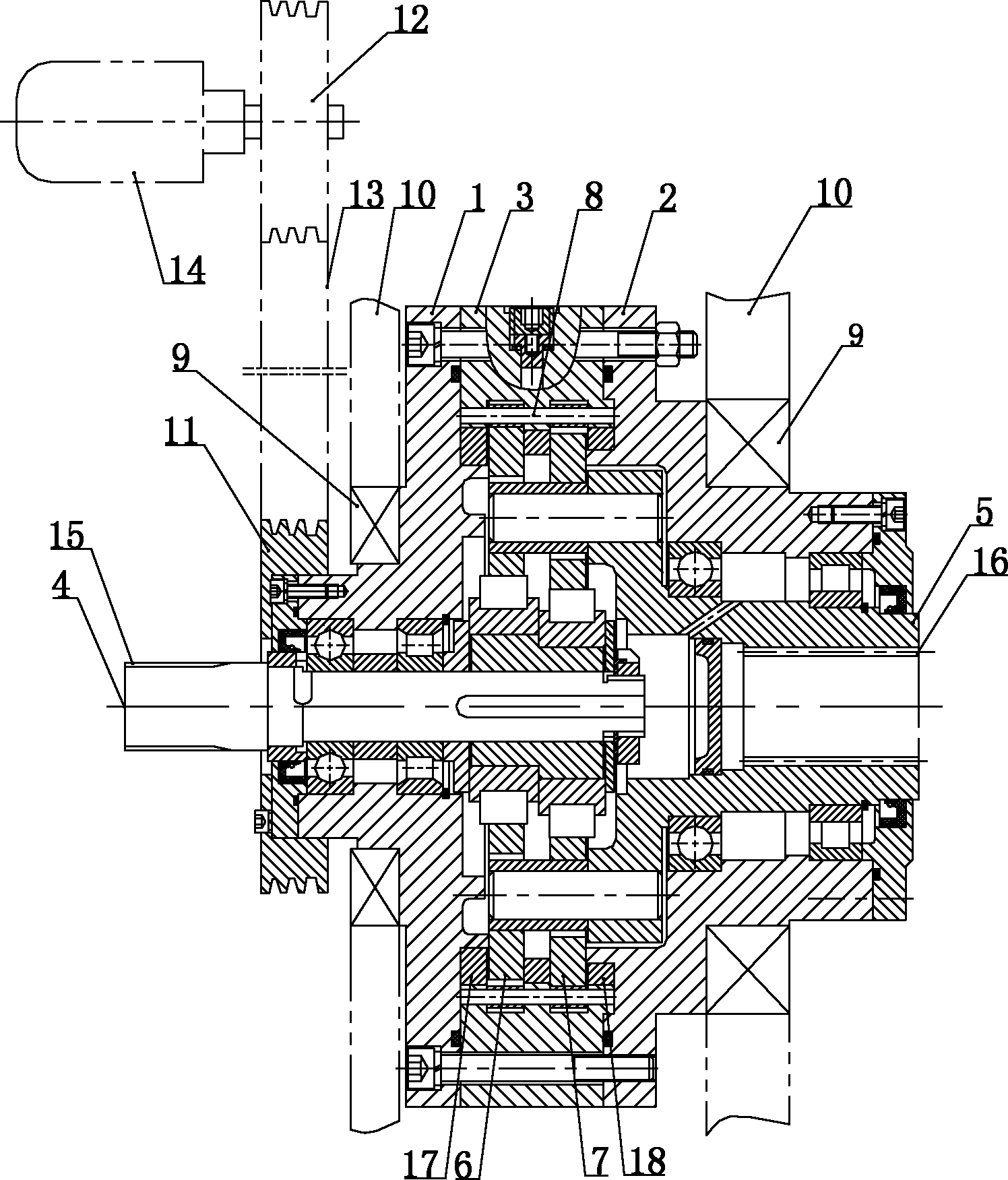

一种用于污水处理离心设备的摆线针轮差速器结构，包括左支体、右支体，固定在左、右支体之间的针齿壳，转动安装在左支体上的输入轴，转动安装在右支体上的输出轴，连接于输入轴和输出轴之间的呈180°布置的左偏心摆线轮和右偏心摆线轮及均布固装于针齿壳上与摆线轮配合的针齿销，其特征在于：所述左支体和右支体通过轴承转动安装在离心设备内衬套的轴承支座上，所述左支体通过传动结构与主电机连接;所述针齿销的数量与摆线轮的齿数关系为：N =2(Z+1)，N为针齿销的数量，Z为摆线轮齿数。
本实用新型还可以采取的技术方案为：
所述输入轴上设有与减速器连接的外花键，所述输出轴上设有与螺旋推进器连接的内花键。
所述左偏心摆线轮的左端面与左支体的内端面之间设有左间隔套，所述右偏心摆线轮的右端面与右支体的内端面之间设有右间隔套，所述左、右间隔套的外圆面与针齿壳的内圆面对齐。
本实用新型具有的优点和积极效果是：
采用上述结构，在差速器工作时，左支体带动针齿壳旋转，针齿壳带动针齿销沿输入轴的轴线旋转，针齿销的旋转加快了偏心摆线轮沿输入轴的运转速度，进而提高了输出轴的转速;针齿销的数量与摆线轮齿数关系为：N =2(Z+1)，增大了针齿销对摆线轮的推动力矩，可采用较小的摆线轮输出较大的扭转力。
