申请日2011.11.03
公开(公告)日2012.07.04
IPC分类号G05B19/418
摘要

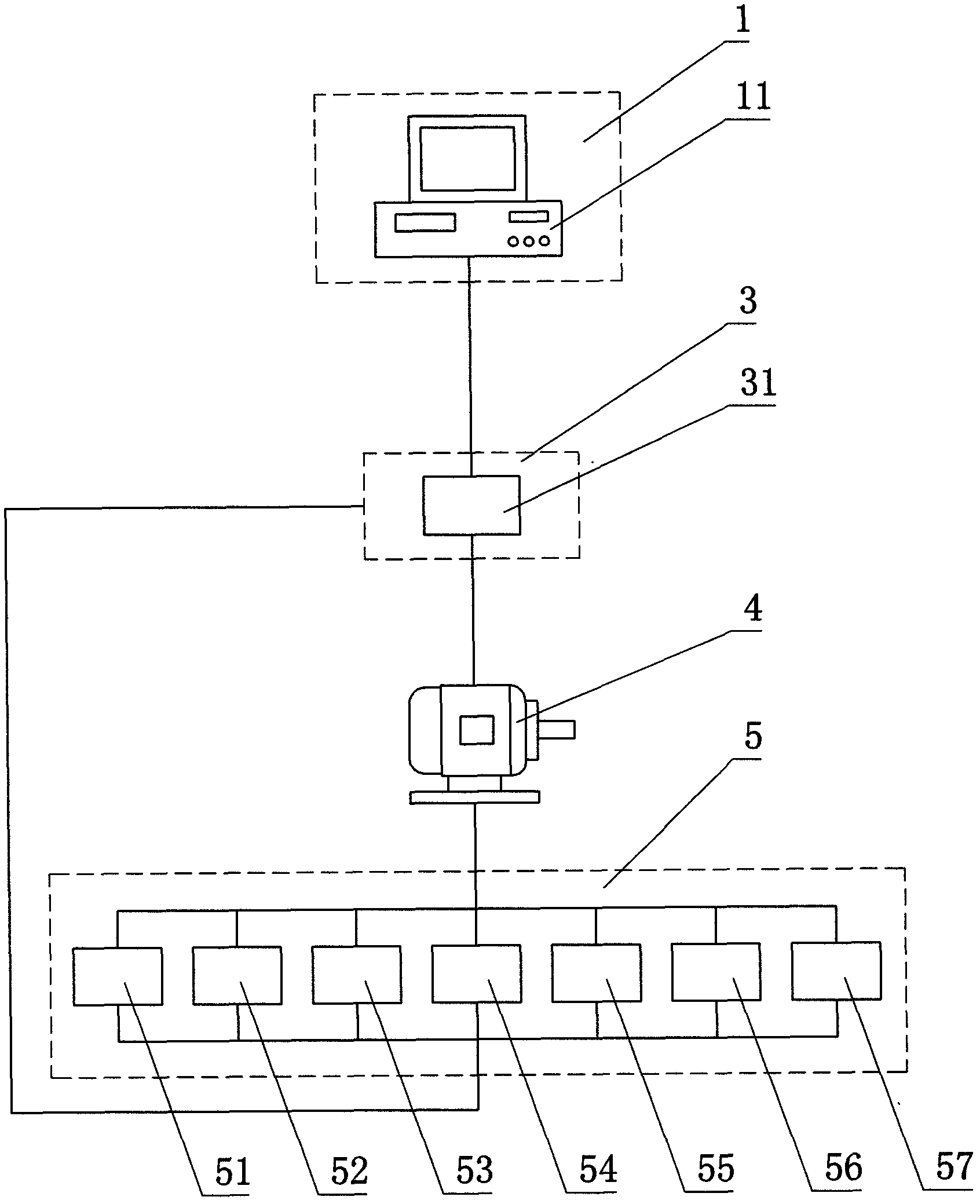

本实用新型公开了一种污水处理水泵房集中型智能化自动监控系统，它包括电机(4)和检测装置(5)，还包括上位机(1)和下位机(3)，所述上位机(1)通过信号线与下位机(3)连接，所述检测装置(5)包括变频器(51)、电机运行(52)、流量仪表(53)、液位仪表(54)、压力仪表(55)、电流仪表(56)和其它仪表(57);所述上位机(1)包括工业控制计算机(11);所述下位机(3)包括可编程控制器(31)。该实用新型智能化自动控制程度高，集中管理，运行可靠，具有良好的安全性，操作方便，使用寿命长。
权利要求书
1.污水处理水泵房集中型智能化自动监控系统，包括电机(4)和检测装 置(5)，其特征在于：还包括上位机(1)和下位机(3)，所述上位机(1)通 过信号线与下位机(3)连接，所述下位机(3)通过信号线与电机(4)连接， 所述检测装置(5)通过信号线与下位机(3)连接，所述检测装置(5)包括变 频器(51)、电机运行(52)、流量仪表(53)、液位仪表(54)、压力仪表(55)、 电流仪表(56)和其它仪表(57)。
2.根据权利要求1所述的污水处理水泵房集中型智能化自动监控系统，其 特征在于：所述上位机(1)包括工业控制计算机(11)。
3.根据权利要求1所述的污水处理水泵房集中型智能化自动监控系统，其 特征在于：所述下位机(3)包括可编程控制器(31)。
说明书
污水处理水泵房集中型智能化自动监控系统
技术领域：
本实用新型涉及智能化自动控制设备，特别涉及一种污水处理水泵房集中 型智能化自动监控系统。
背景技术：
现有污水处理水泵房采用的是分散型人工手动控制的方式，用于检测水泵 电机的各个仪表以及控制装置均呈分散布置，工人需实时观察各个仪表的数据， 并根据仪表数据进行手动调整，采用这种控制方式，一方面，工人的劳动强度 较大，浪费人力资源，且手动控制不精确，另一方面，还可能由于工人在工作 时疏忽大意未进行适时的调整而出现烧坏电机的现象，由于用于污水处理水泵 房的电机价值昂贵，这将造成很大的经济损失，且严重影响污水处理工作。
实用新型内容：
本实用新型的目的就是提供一种智能化自动控制程度高、集中管理、运行 可靠、具有良好的安全性、操作方便、使用寿命长的污水处理水泵房集中型智 能化自动监控系统。
为达到上述目的，本实用新型污水处理水泵房集中型智能化自动监控系统 包括电机和检测装置，还包括上位机和下位机，所述上位机通过信号线与下位 机连接，所述下位机通过信号线与电机连接，所述检测装置通过信号线与下位 机连接，所述检测装置包括变频器、电机运行、流量仪表、液位仪表、压力仪 表、电流仪表和其它仪表;所述上位机包括工业控制计算机;所述下位机包括 可编程控制器。
本实用新型由于采用了上位机和下位机集中型智能化自动控制装置，和以 往技术相比，取得了如下有益的效果：
1.动态工艺流程图：系统全面动态地显示泵房动态工艺流程，各个电机的 控制，各压力系统、流量系统的动态监测、控制等;
2.表格图：系统以表格的形式动态显示系统的水温、水位、水压、流量、 电机的频率和电流等;
3.曲线图：系统对实际参数的记录采用不同的颜色实时显示并保存下来， 历史数据记录将连续记录各种历史数据、实测工艺曲线;
4.故障检测报警系统：系统设有完备的故障检测、报警、诊断和安全保护 功能，各种故障显示采用故障报警模块，在控制柜上有声光报警，计算机上有 报警显示;
5.现场智能控制：系统采用对现场总线的智能变送器进行参数设置实现自 动控制，达到设备管理和过程控制的完美结合;
6.实时仿真：系统具有离线实时调试和仿真功能，缩短系统在现场的调试 周期并降低方案实施的风险。
