申请日2011.08.26
公开(公告)日2012.01.18
IPC分类号C02F11/00; C02F11/12; C02F11/10
摘要
本发明公开了一种环保资源化污泥处理系统，包括热循环利用系统：将干燥系统导出的热能传导给预热系统的第一热循环利用系统;将干馏系统导出的热能传导给干燥系统第二热循环利用系统;将干馏系统导出的热能传递给燃烧系统的第三热循环利用系统;将预热器导出的热能传递给预热料仓的第一热传递管道;将预热系统导出的热能传递给废油脂处理系统的第二热传递管道。本发明采用了余热多次重复使用技术，以及高效节能的干燥技术，能耗很低，加上本系统采用经济和技术上可行的废气废水处理技术，以及副产品资源化技术，使整个系统的废水废气处理得到完满解决。本系统为生化污泥的资源化处理指明了方向。
权利要求书
1.环保资源化污泥处理系统，包括：预热系统，与预热系统依次连接的干燥系统、 干馏系统和冷却包装系统;废油脂处理系统，与废油脂处理系统连接的燃烧系统，此燃烧 系统连接所述干燥系统和所述干馏系统;与所述废油脂处理系统、所述冷却包装系统连接 的废水废气处理排放系统，所述预热系统包括预热料仓、螺杆泵、预热器;
其特征在于：还包括热循环利用系统，所述热循环利用系统包括：
第一热循环利用系统，其连接干燥系统与预热系统，将干燥系统导出的热能传导给预 热系统;
第二热循环利用系统，其连接干馏系统与干燥系统，将干馏系统导出的热能传导给干 燥系统;
第三热循环利用系统，其连接干馏系统与燃烧系统，将干馏系统导出的热能传递给燃 烧系统;
第一热传递管道，其连接预热系统内预热料仓和预热器，将预热器导出的热能传递给 预热料仓;和
第二热传递管道，其连接预热系统和废油脂处理系统，将预热系统导出的热能传递给 废油脂处理系统。
2.根据权利要求1所述环保资源化污泥处理系统，其特征在于：所述第一热循环利 用系统包括与所述干燥系统依次顺连的冷却器、三相分离器、沉淀池和热水泵，所述热水 泵与所述预热系统连接。
3.根据权利要求1或2所述环保资源化污泥处理系统，其特征在于：所述第一热循 环利用系统还与所述废水废气处理排放系统连接，可使所述废水废气处理排放系统处理后 的一部分水流入所述第一热循环利用系统中。
4.根据权利要求1所述环保资源化污泥处理系统，其特征在于：所述干燥系统包括 三层圆筒结构的三级直接加热干燥机。
5.根据权利要求1所述环保资源化污泥处理系统，其特征在于：所述干馏系统包括 外热式回转干馏机。
说明书
环保资源化污泥处理系统
技术领域
本发明涉及一种环保资源化污泥处理系统。
背景技术
城市生活污水和工业废水都必须经过处理，达到国家污水排放标准后才能排放，已成 为一种强制性的环境保护工程措施。污水废水中包含着大量污泥，对于污泥的处理已经开 发了很多的污泥处理系统。
目前的污泥处理系统面临以下两个主要问题：一是处理费用，处理费用主要体现在能 耗上，污泥处理系统运行过程中过大的能源消耗不但浪费资源，而且费用高昂，一般企业 难以承担高昂的水电费，且国家提倡节能减排，污泥处理系统的发展也是往环保资源化的 方向发展。二是安全地处置在处理过程中的二次污染，二次污染主要表现在污泥的恶臭和 产生的废水。
发明内容
本发明的目的在于提供一种环保资源化污泥处理系统，能够降低能耗，达到节能目的， 以降低污泥处理费用，并能防止处理过程中的二次污染。
为达到上述目的，本发明采用如下技术方案：

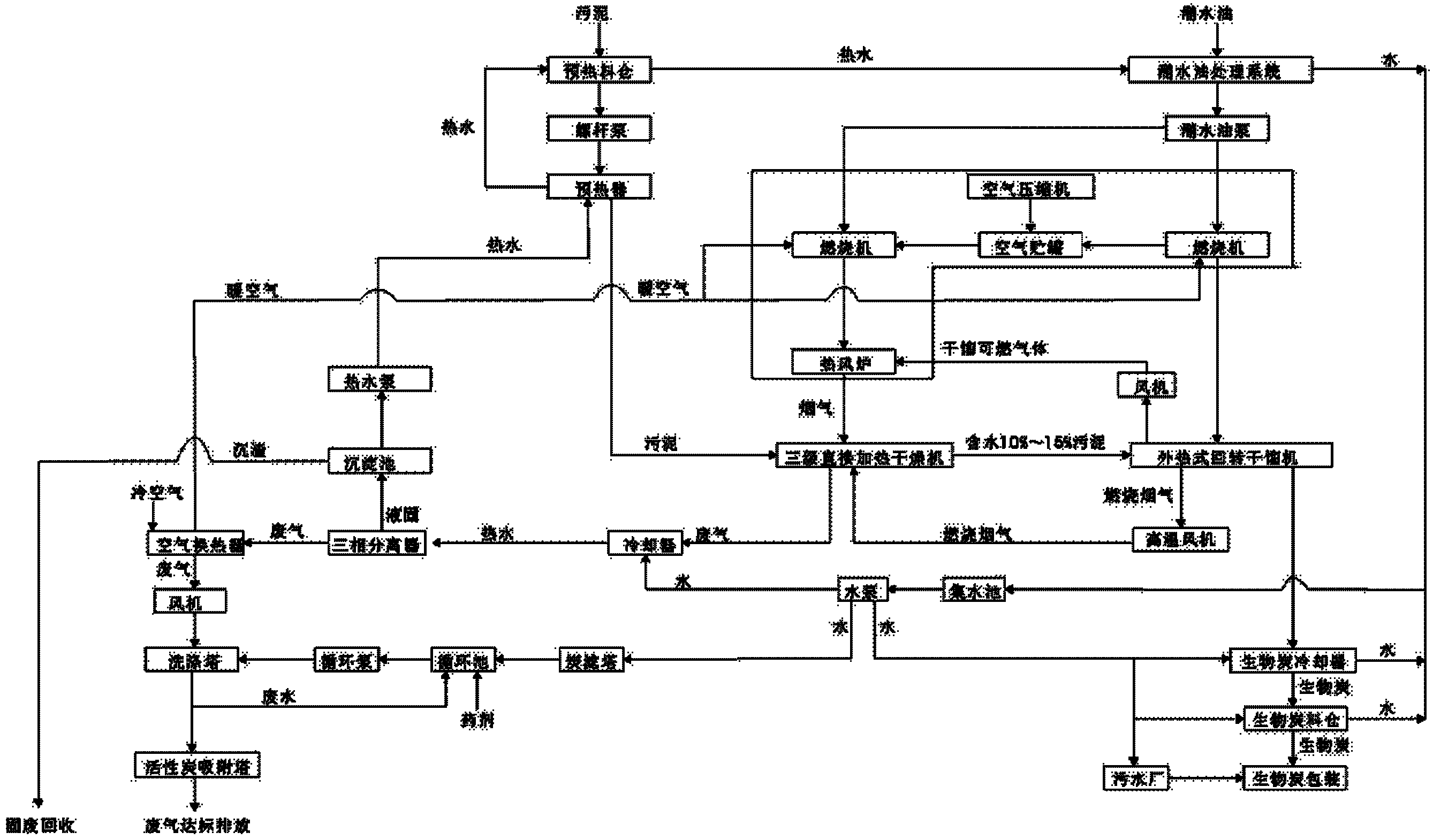

本发明所述的环保资源化污泥处理系统，包括预热系统，与预热系统依次连接的干燥 系统、干馏系统和冷却包装系统;废油脂处理系统，与废油脂处理系统连接的燃烧系统， 此燃烧系统连接所述干燥系统和所述干馏系统;与所述废油脂处理系统、所述冷却包装系 统连接的废水废气处理排放系统，其中：所述预热系统包括预热料仓、螺杆泵、预热器; 此外，还包括热循环利用系统，该循环利用系统具体包括：
第一热循环利用系统，其连接干燥系统与预热系统，将干燥系统导出的热能传导给预 热系统;
第二热循环利用系统，其连接干馏系统与干燥系统，将干馏系统导出的热能传导给干 燥系统。
第三热循环利用系统，其连接干馏系统与燃烧系统，将干馏系统导出的热能传递给燃 烧系统。
第一热传递管道，其连接预热系统内预热料仓和预热器，将预热器导出的热能传递给 预热料仓;
第二热传递管道，其连接预热系统和废油脂处理系统，将预热系统导出的热能传递给 废油脂处理系统;
进一步，所述第一热循环利用系统包括与所述干燥系统依次顺连的冷却器、三相分离 器、沉淀池和热水泵，所述热水泵与所述预热系统连接。
进一步，所述第一热循环利用系统还与所述废水废气处理排放系统连接。
进一步，所述干燥系统包括三层圆筒结构的三级直接加热干燥机。
进一步，所述干馏系统包括外热式回转干馏机。
与现有技术相比，本发明的有益效果：
本发明采用了余热多次重复使用技术，以及高效节能的干燥技术，能耗很低，加上本 系统采用经济和技术上可行的废气废水处理技术，以及副产品资源化技术，使整个系统的 废水废气处理得到完满解决。本系统为生化污泥的资源化处理指明了方向。
