申请日2011.08.26
公开(公告)日2012.01.25
IPC分类号C02F3/12
摘要
本发明涉及一种小型污水处理系统。包括中心曝气区主体、污泥消化区、相关管路、控制阀门及电控装置，其中心曝气区主体通过相关管路连通污泥消化区的中间池，中间池内设置有砂滤泵，通过相关管路连通止回阀、砂滤罐，砂滤罐内设置有布水器，布水器通过相关管路连通电磁阀，砂滤罐通过相关管路连通清水池，清水池内设置有反冲泵，通过相关管路连通止回阀，止回阀通过相关管路连通砂滤罐;通过污水及活性污泥与氧气充分接触，提高了沉淀效率，产生的污泥量少，净化处理效率高，实现污水和污泥综合处理，达到零污染、零排放，不造成二次污染;利于中水回用，减少水资源浪费;系统结构紧凑，占用面积小，可间断水流及埋于地下使用;可广泛应用于不宜建大型污水处理厂的地方，建设分散式污水处理站。
权利要求书

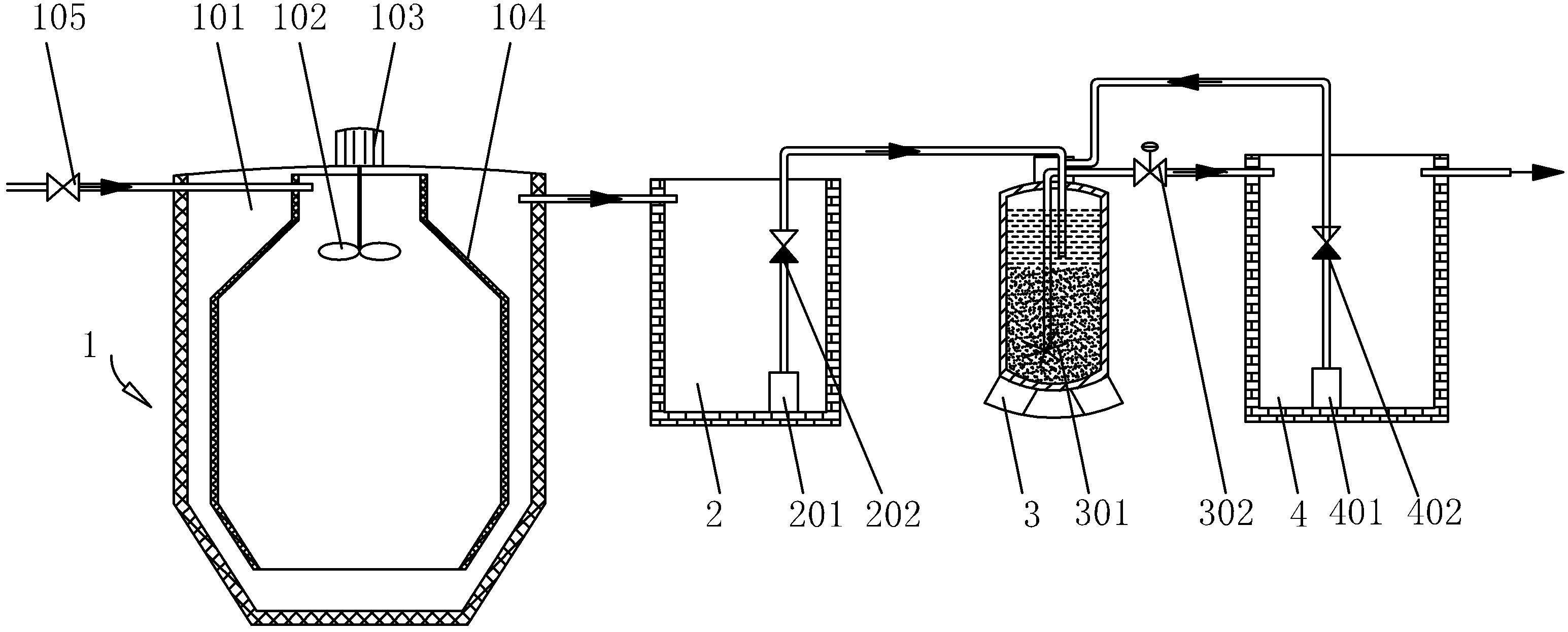

1.一种小型污水处理系统，包括中心曝气区主体、污泥消化区、相关管路、 控制阀门及电控装置，其特征在于中心曝气区主体(1)通过相关管路连通污泥 消化区的中间池(2)，中间池(2)内设置有砂滤泵(201)，通过相关管路连通 止回阀(202)、砂滤罐(3)，砂滤罐(3)内设置有布水器(301)，布水器(301) 通过相关管路连通电磁阀(302)，砂滤罐(3)通过相关管路连通清水池(4)， 清水池(4)内设置有反冲泵(401)，通过相关管路连通止回阀(402)，止回阀 (402)通过相关管路连通砂滤罐(3)。
2.根据权利要求1所述的小型污水处理系统，其特征在于所述的中心曝气 区主体(1)的玻璃钢内胆(104)中部为圆柱体，上下部呈锥型体，内胆(104) 外部设置有玻璃钢外壳(101)，外壳(101)顶部安装有曝气减速电机(102)， 减速电机(102)输出轴上安装有表面曝气叶轮(103)，叶轮(103)伸入内胆 (104)中，中心曝气区主体(1)通过相关管路连通有手动阀(105)。
3.根据权利要求1所述的小型污水处理系统，其特征在于所述的污泥消化 区包括氧化室(5)、污水源池(6)、调节池(7)、污泥回流泵(8)、电磁阀(9)， 设置在中心曝气区主体(1)四周。
4.根据权利要求3所述的小型污水处理系统，其特征在于所述的氧化室(5) 位于清水池(4)附近，氧化室(5)的二氧化氯发生器(501)通过相关管路分 别连通亚氯酸钠池(502)、盐酸池(503)，且二氧化氯发生器(501)通过相关 管路连通电磁阀(504)及进入清水池(4)的相关管路。
5.根据权利要求1所述的小型污水处理系统，其特征在于所述的中心曝气 区主体(1)通过相关管路连通调节池(7)及污泥回流泵(8)，调节池(7)通 过相关管路连通污水源池(6)内的止回阀(602)、提升泵(601)。
6.根据权利要求1所述的小型污水处理系统，其特征在于所述的中间池(2) 和砂滤罐(3)之间的管路上连通有回流管路及电磁阀(9)，该回流管路伸入污 水源池(6)。
说明书
小型污水处理系统
技术领域
本发明属于污水处理领域，涉及一种小型污水处理系统。
背景技术
传统的污水处理都是将污水从各个污水源汇集到某一处，通过建设大型城 市处理厂的方式进行统一处理，这种方式存在很多弊端，污水管道投资费用大， 并且经常出现跑、冒、漏、渗现象，造成二次污染。
由于回用管路投资大，回用方式复杂等原因，污水处理厂一般在污水集中 处理后都将其直接排放掉，很少将其回用，造成严重的水资源浪费。
发明内容
本发明的目的在于提供一种小型污水处理系统，通过污水及活性污泥与氧 气充分接触，提高了沉淀效率，产生的污泥量少，净化处理效率高，实现污水 和污泥综合处理，不造成二次污染，占用面积小，与原有排水系统管路连接简 便，利于中水回用，减少水资源浪费。
本发明采用的技术方案：一种小型污水处理系统，包括中心曝气区主体、 污泥消化区、相关管路、控制阀门及电控装置，其中心曝气区主体通过相关管 路连通污泥消化区的中间池，中间池内设置有砂滤泵，通过相关管路连通止回 阀、砂滤罐，砂滤罐内设置有布水器，布水器通过相关管路连通电磁阀，砂滤 罐通过相关管路连通清水池，清水池内设置有反冲泵，通过相关管路连通止回 阀，止回阀通过相关管路连通砂滤罐。
所述的中心曝气区主体的玻璃钢内胆中部为圆柱体，上下部呈锥型体，内 胆外部设置有玻璃钢外壳，外壳顶部安装有曝气减速电机，减速电机输出轴上 安装有表面曝气叶轮，叶轮伸入内胆中，中心曝气区主体通过相关管路连通有 手动阀。
所述的污泥消化区包括氧化室、污水源池、调节池、污泥回流泵、电磁阀， 设置在中心曝气区主体四周。
所述的氧化室位于清水池附近，氧化室的二氧化氯发生器通过相关管路分 别连通亚氯酸钠池、盐酸池，且二氧化氯发生器通过相关管路连通电磁阀及进 入清水池的相关管路。
所述的中心曝气区主体通过相关管路连通调节池及污泥回流泵，调节池通 过相关管路连通污水源池内的止回阀、提升泵。
所述的中间池和砂滤罐之间的管路上连通有回流管路及电磁阀，该回流管 路伸入污水源池。
本发明所具有的积极有益效果：
1.污水处理系统中的中心曝气区主体由玻璃钢制成，耐腐蚀，重量轻，易 于运输安装调试，施工周期短，使用寿命长;
2.中心曝气区主体内设置有表面曝气叶轮，利用大气向水中供氧，使污水 及活性污泥与氧气充分接触，净化后的水质达到意大利319/96和中国G8978-96 一级或二级排放标准;
3.中心曝气区主体呈双锥截面，沉淀效率高，在污染源头将污染物处理掉， 使污水达到零污染、零排放;
4.中心曝气区主体的格栅盖便于自然通风换气，不产生异味;
5.中心曝气区主体内设置有沉淀区，净化水在这里澄清和流出，即使在大 流量时也有很高的沉淀效率，并且产生的污泥量很少，只需半年清一次污泥， 臭味小，不造成二次污染，达到国家城镇污水处理厂污染物排放标准一级A或 B(GB18918-2002);
6.中心曝气区主体采用间歇式曝气，不用药剂，低功率减速电机，能耗低， 运行及管理费用低;
7.污水处理系统脱氮率高，BOD去除率80-90%，出水浊度1NTU左右，感 官上清澈透明，有利于普及中水回用，减少水资源浪费;
8.整套系统自动化程度高，按程序自动循环运行，净化处理效率高，设备 运行稳定，无噪声，便于维护管理;
9.整套系统结构紧凑，占用面积小，可间断水流及埋于地下使用，有利于 保温，在-30℃寒冷冬季仍可正常运行，有利于提高地表绿化率;
10.系统运行中好氧、厌氧都降解污泥，因而污泥的矿化度高，脱水性能 好，有很高的稳定性，臭味小，可不用消化处理，直接用于化厂处置，简化了 污泥处理工序;
11.本系统可根据污水处理量，单台使用或多台组合使用，与原有排水系 统管路连接简便，可广泛适用于量小面广的城市生活小区、别墅区、宾馆、饭 店、学校、医院、旅游景点、部队、营房、海岛、城乡结合部以及中小城镇等 不宜建大型污水处理厂的地方，建设分散式污水处理站，实现污水和污泥综合 处理。
