申请日2017.10.27
公开(公告)日2018.06.29
IPC分类号B01D21/28; C02F1/52
摘要
本发明公开了一种改良型污水沉淀池用快速沉淀器，中空壳体，所述中空壳体内部中心处设置有主中空结构，所述中空壳体顶部的一侧设置有控制壳体，所述控制壳体的内部固定有侧面设有线圈的铁芯，所述控制壳体在位于所述主中空结构的一侧的内部设置有活动空间，所述活动空间的内部在位于所述铁芯的一侧安装一永磁体，所述永磁体在位于所述主中空结构的一端面固定有活动板，所述活动板一端面的中心处固定一推杆，所述推杆贯穿所述中空壳体。本发明设置在沉淀池的内部，利用震动原理，使得污水产生大范围的震动作用，从而使得污水中的一些悬浮物能够加快沉淀作用，降低沉淀需要的时间，此外，该装置产生震动效果较强，实用性强。
权利要求书
1.一种改良型污水沉淀池用快速沉淀器，包括中空壳体，其特征在于：所述中空壳体内部中心处设置有主中空结构，所述中空壳体顶部的一侧设置有控制壳体，所述控制壳体的内部固定有侧面设有线圈的铁芯，所述控制壳体在位于所述主中空结构的一侧的内部设置有活动空间，所述活动空间的内部在位于所述铁芯的一侧安装一永磁体，所述永磁体在位于所述主中空结构的一端面固定有活动板，所述活动板一端面的中心处固定一推杆，所述推杆贯穿所述中空壳体、且在位于所述主中空结构内部的一端设置有第一球形体，所述中空壳体在位于所述主中空结构中心处设有一转动轴，所述转动轴上固定一圆板，所述圆板的顶部设置有第一连接杆，所述第一连接杆的顶部固定一直形板，所述直形板在位于所述第一球形体的一端面设置有第一球形凹槽，所述直形板的另一端面和中空结构的内壁之间固定一压缩弹簧，所述圆板的底部设置有第二连接杆，所述第二连接杆的底部固定环形连接杆，所述环形连接杆的两端分别固定一球形冲头，所述中空壳体的底部固定两对立设置的顶部支撑杆，两所述顶部支撑杆的底部分别通过螺纹调节机构连接一底部支撑杆，两所述底部支撑杆的底部固定在一固定板的上表面，两所述顶部支撑杆之间固定一震动机构，所述螺纹调节机构中还设有拧转结构，所述拧转结构包括防滑垫以及齿纹部。
2.根据权利要求1所述的一种改良型污水沉淀池用快速沉淀器，其特征在于：所述螺纹调节机构包括螺纹套筒、中空螺纹区间、第一螺纹杆和第二螺纹杆。
3.根据权利要求2所述的一种改良型污水沉淀池用快速沉淀器，其特征在于：所述螺纹套筒内部中心处设置有中空螺纹区间，所述螺纹套筒在位于所述中空螺纹区间内壁的区域设置有内螺纹结构，所述第一螺纹杆和第二螺纹杆上设置有外螺纹结构，且所述外螺纹结构和内螺纹结构配合连接，所述第一螺纹杆和第二螺纹杆通过螺纹结构分别连接在所述螺纹套筒内部的两端，所述第一螺纹杆和第二螺纹杆的两端分别与顶部支撑杆和底部支撑杆的端部固定连接。
4.根据权利要求3所述的一种改良型污水沉淀池用快速沉淀器，其特征在于：所述第一螺纹杆上的螺纹结构的螺纹方向和第二螺纹杆上的螺纹结构的螺纹方向相反。
5.根据权利要求4所述的一种改良型污水沉淀池用快速沉淀器，其特征在于：所述螺纹套筒内部的内螺纹结构的螺纹方向一致。
6.根据权利要求1所述的一种改良型污水沉淀池用快速沉淀器，其特征在于：所述震动机构包括震动壳体、震动用中空结构、震动用震动块、冲头凹槽、连接轴、第二球形体、第二球形凹槽、轴套和轴套孔。
7.根据权利要求6所述的一种改良型污水沉淀池用快速沉淀器，其特征在于：所述震动壳体内部中心处设置有震动用中空结构，所述震动壳体在位于所述震动用中空结构的内壁中设置与两对立的震动用震动块，两所述震动用震动块在对立面设置有冲头凹槽，所述震动壳体两侧的底部设置有连接轴，两所述连接轴的端部设置有第二球形体，两所述第二球形体分别卡接在一第二球形凹槽的内部，两所述第二球形凹槽的端部设置有轴套，所述轴套中心的内部设置有轴套孔，两所述轴套孔分别插入一顶部支撑杆，且两者之间固定设置。
8.根据权利要求7所述的一种改良型污水沉淀池用快速沉淀器，其特征在于：安装后，所述冲头凹槽处于两球形冲头的活动范围中。
9.根据权利要求1所述的一种改良型污水沉淀池用快速沉淀器，其特征在于：所述防滑垫固定设置于所述螺纹套筒外侧端面，所述防滑垫上设有所述齿纹部。
说明书 [支持框选翻译]
一种改良型污水沉淀池用快速沉淀器
技术领域
本发明涉及污水处理技术领域，具体为一种改良型污水沉淀池用快速沉淀器。
背景技术
目前，在污水处理方面会经过多种技术进行处理，其中一种便是沉淀池进行沉淀，其主要作用便是将污水倒入沉淀池内部，在时间的作用下，进行沉淀，有点是能够较大范围进行沉淀作用，将固液混合物进行初步的分离作用，但是其缺点便是沉淀过程较长，严重影响污水处理的时间。
发明内容
本发明的目的在于提供一种改良型污水沉淀池用快速沉淀器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

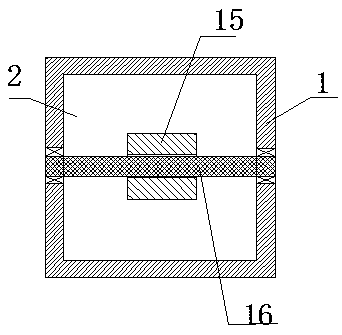

一种改良型污水沉淀池用快速沉淀器，包括中空壳体，所述中空壳体内部中心处设置有主中空结构，所述中空壳体顶部的一侧设置有控制壳体，所述控制壳体的内部固定有侧面设有线圈的铁芯，所述控制壳体在位于所述主中空结构的一侧的内部设置有活动空间，所述活动空间的内部在位于所述铁芯的一侧安装一永磁体，所述永磁体在位于所述主中空结构的一端面固定有活动板，所述活动板一端面的中心处固定一推杆，所述推杆贯穿所述中空壳体、且在位于所述主中空结构内部的一端设置有第一球形体，所述中空壳体在位于所述主中空结构中心处设有一转动轴，所述转动轴上固定一圆板，所述圆板的顶部设置有第一连接杆，所述第一连接杆的顶部固定一直形板，所述直形板在位于所述第一球形体的一端面设置有第一球形凹槽，所述直形板的另一端面和中空结构的内壁之间固定一压缩弹簧，所述第一球形体卡接在第一球形凹槽的内部，所述圆板的底部设置有第二连接杆，所述第二连接杆的底部固定一环形连接杆，所述环形连接杆的两端分别固定一球形冲头，所述中空壳体的底部固定两对立设置的顶部支撑杆，两所述顶部支撑杆的底部分别通过螺纹调节机构连接一底部支撑杆，两所述底部支撑杆的底部固定在一固定板的上表面，两所述顶部支撑杆之间固定一震动机构，所述螺纹调节机构中还设有拧转结构，所述拧转结构包括防滑垫以及齿纹部。
作为优选，所述螺纹调节机构包括螺纹套筒、中空螺纹区间、第一螺纹杆和第二螺纹杆。
作为优选，所述螺纹套筒内部中心处设置有中空螺纹区间，所述螺纹套筒在位于所述中空螺纹区间内壁的区域设置有内螺纹结构，所述第一螺纹杆和第二螺纹杆上设置有外螺纹结构，且所述外螺纹结构和内螺纹结构配合连接，所述第一螺纹杆和第二螺纹杆通过螺纹结构分别连接在所述螺纹套筒内部的两端，所述第一螺纹杆和第二螺纹杆的两端分别与顶部支撑杆和底部支撑杆的端部固定连接。
作为优选，所述第一螺纹杆上的螺纹结构的螺纹方向和第二螺纹杆上的螺纹结构的螺纹方向相反。
作为优选，所述螺纹套筒内部的内螺纹结构的螺纹方向一致。
作为优选，所述震动机构包括震动壳体、震动用中空结构、震动用震动块、冲头凹槽、连接轴、第二球形体、第二球形凹槽、轴套和轴套孔。
作为优选，所述震动壳体内部中心处设置有震动用中空结构，所述震动壳体在位于所述震动用中空结构的内壁中设置与两对立的震动用震动块，两所述震动用震动块在对立面设置有冲头凹槽，所述震动壳体两侧的底部设置有连接轴，两所述连接轴的端部设置有第二球形体，两所述第二球形体分别卡接在一第二球形凹槽的内部，两所述第二球形凹槽的端部设置有轴套，所述轴套中心的内部设置有轴套孔，两所述轴套孔分别插入一顶部支撑杆，且两者之间固定设置。
作为优选，所述防滑垫固定设置于所述螺纹套筒外侧端面，所述防滑垫上设有所述齿纹部。
与现有技术相比，本发明的有益效果是：
本发明设置在沉淀池的内部，利用震动原理，使得污水产生大范围的震动作用，从而使得污水中的一些悬浮物能够加快沉淀作用，降低沉淀需要的时间，此外，该装置产生震动效果较强，实用性强。
