申请日2017.10.27
公开(公告)日2018.07.03
IPC分类号E03F5/14; E03F7/00; G01D21/02
摘要
本实用新型公开了一种拦渣装置、污水处理井，涉及排水系统领域，所述拦渣装置包括框架、拦渣网、驱动机构、两个固定设置的检测机构、控制机构和报警机构，拦渣网设于框架上;驱动机构设于框架上，且驱动机构连接有至少一用于处理拦渣网上杂物的刷耙，驱动机构驱动刷耙在框架上往复运动;两个检测机构分别在刷耙到达框架两端时发出信号;控制机构判断两个检测机构信号的时间差是否在预设的时间范围内，若不在范围内，则判定拦渣装置故障;报警机构与控制机构相连，当判定拦渣装置故障时，报警机构告警。本实用新型提供的带有故障检测机构的拦渣装置，不仅自动化程度高，可以快速检测出拦渣装置故障，节省人力物力，而且检测准确度高，可靠性更好。
权利要求书

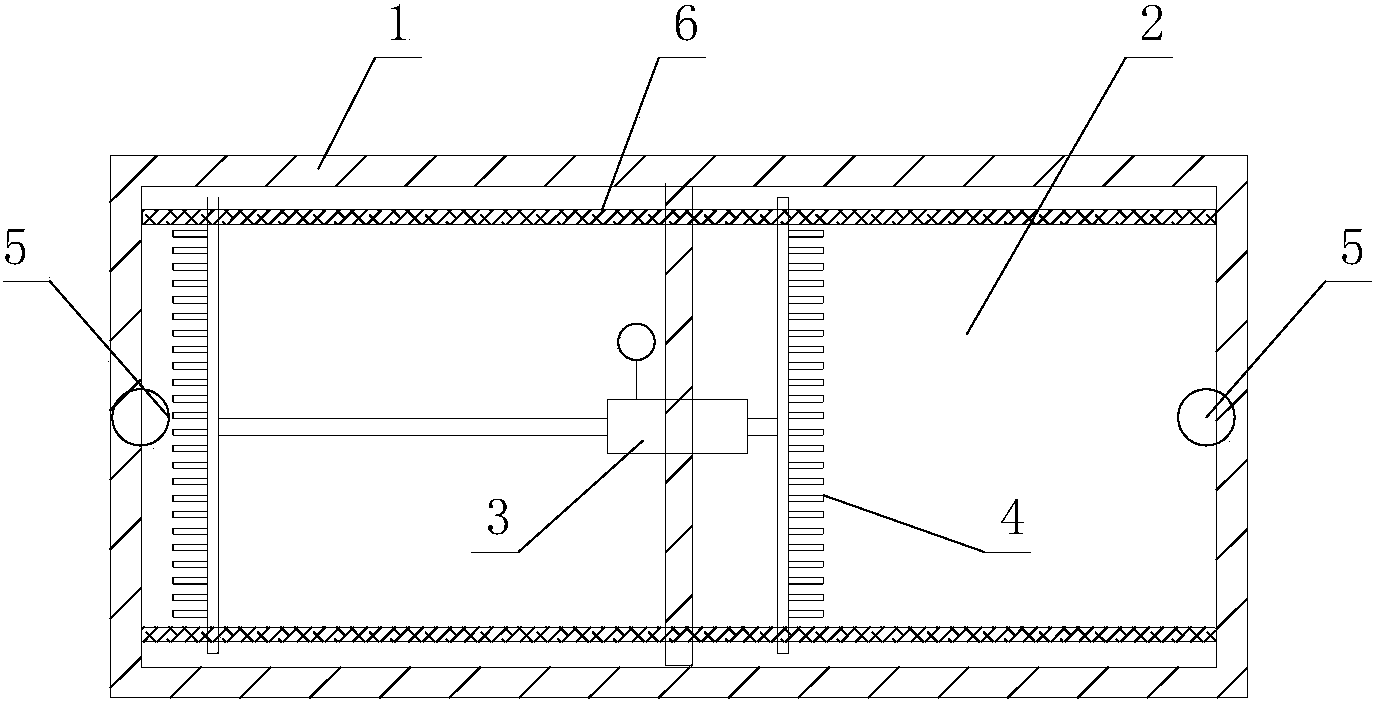

1.一种带有故障检测机构的拦渣装置，其特征在于，包括：
一框架(1);
一拦渣网(2)，其设于所述框架(1)上;
一驱动机构(3)，其设于所述框架(1)上，且所述驱动机构(3)连接有至少一用于处理所述拦渣网(2)上杂物的刷耙(4)，所述驱动机构(3)驱动所述刷耙(4)在所述框架(1)上往复运动;
两个固定设置的检测机构(5)，两个检测机构(5)分别在所述刷耙(4)到达所述框架(1)两端时发出信号;
一控制机构，其与所述检测机构(5)相连，所述控制机构用于判断其中一检测机构(5)发出相应信号后，另一所述检测机构(5)是否在预设的时间范围内发出相应信号，若否，则判定所述拦渣装置故障;
一报警机构，其与所述控制机构相连，当判定所述拦渣装置故障时，所述报警机构告警。
2.如权利要求1所述的带有故障检测机构的拦渣装置，其特征在于：所述驱动机构(3)为双头油缸，所述驱动机构(3)的两个输出轴各连接有一刷耙(4)，所述驱动机构(3)驱动两个所述刷耙(4)在框架(1)内同步往复运动。
3.如权利要求2所述的带有故障检测机构的拦渣装置，其特征在于：所述驱动机构(3)上设有油压传感器，所述油压传感器与控制机构相连。
4.如权利要求2所述的带有故障检测机构的拦渣装置，其特征在于：所述驱动机构(3)设于所述拦渣网(2)的中心线位置。
5.如权利要求1所述的带有故障检测机构的拦渣装置，其特征在于：所述框架(1)上还设有至少一支撑杆(6)，所述支撑杆(6)与所述刷耙(4)的运动方向平行，且所述刷耙(4)滑动组设于所述支撑杆(6)上。
6.如权利要求1所述的带有故障检测机构的拦渣装置，其特征在于：所述检测机构(5)为限位开关。
7.如权利要求1所述的带有故障检测机构的拦渣装置，其特征在于：所述检测机构(5)为位移传感器。
8.一种污水处理井，其特征在于：所述污水处理井安装如权利要求1至7任一项所述的带有故障检测机构的拦渣装置，所述框架(1)固设于所述污水处理井内，所述刷耙(4)设于所述拦渣网(2)的上游侧。
9.如权利要求8所述的污水处理井，其特征在于：所述刷耙(4)竖直设置。
说明书 [支持框选翻译]
拦渣装置、污水处理井
技术领域
本实用新型涉及排水系统领域，具体涉及拦渣装置、污水处理井。
背景技术
目前市场上的污水处理井包括分流井、弃流井和截流井，污水处理井水中漂浮有大量的漂浮物或大颗粒杂质，通常会在井内设置拦渣网，为了防止漂浮物或大颗粒杂质堵塞在拦渣网处，导致井内水流堵塞，会在拦渣网上设置刷耙，通过刷耙的往复运动，切割或弄碎堵塞在拦渣网处的杂物。
然而，刷耙在往复运动过程中，容易发生损坏，出现卡死的情况，无法对堵塞在拦渣网处的杂物进行处理，导致这些杂物将会堵塞拦渣网，使得水流不通畅。
现有技术中是人工定期检查刷耙故障，不仅检查效率低，需要耗费较多的人力物力，而且人工检测误差较大，检测结果可靠性差。
实用新型内容
针对现有技术中存在的缺陷，本实用新型的目的在于提供一种带有故障检测机构的拦渣装置，不仅自动化程度高，可以快速检测出拦渣装置故障，节省人力物力，而且检测准确度高，可靠性更好。
为达到以上目的，本实用新型采取的技术方案是：
一种带有故障检测机构的拦渣装置，包括：
一框架;
一拦渣网，其设于所述框架上;
一驱动机构，其设于所述框架上，且所述驱动机构连接有至少一用于处理所述拦渣网上杂物的刷耙，所述驱动机构驱动所述刷耙在所述框架上往复运动;
两个固定设置的检测机构，两个检测机构分别在所述刷耙到达所述框架两端时发出信号;
一控制机构，其与所述检测机构相连，所述控制机构用于判断其中一检测机构发出相应信号后，另一所述检测机构是否在预设的时间范围内发出相应信号，若否，则判定所述拦渣装置故障;
一报警机构，其与所述控制机构相连，当判定所述拦渣装置故障时，所述报警机构告警。
在上述技术方案的基础上，所述驱动机构为双头油缸，所述驱动机构的两个输出轴各连接有一刷耙，所述驱动机构驱动两个所述刷耙在框架内同步往复运动。
在上述技术方案的基础上，所述驱动机构上设有油压传感器，所述油压传感器与控制机构相连。
在上述技术方案的基础上，所述驱动机构设于所述拦渣网的中心线位置。
在上述技术方案的基础上，所述框架上还设有至少一支撑杆，所述支撑杆与所述刷耙的运动方向平行，且所述刷耙滑动组设于所述支撑杆上。
在上述技术方案的基础上，所述检测机构为限位开关。
在上述技术方案的基础上，所述检测机构为位移传感器。
本实用新型还提供了一种污水处理井，所述污水处理井安装有上述带有故障检测机构的拦渣装置，所述框架固设于所述污水处理井内，所述刷耙设于所述拦渣网的上游侧。
在上述技术方案的基础上，所述刷耙竖直设置。
与现有技术相比，本实用新型的优点在于：
(1)本实用新型的带有故障检测机构的拦渣装置，当刷耙从框架一端运动至另一端，其中一检测机构发出信号后，另一检测机构是否在预设的时间范围内发出信号，来判断拦渣装置是否发生故障，并通过报警机构告警，可以自动检测出冲洗门故障，自动化程度高，节省人力物力，而且，与人工检测相比，设备检测准确度高，可靠性更好。
(2)本实用新型的驱动机构为双头油缸，且油缸上设有油压传感器，可以检测出油缸的油压是否超过正常范围，从而判断驱动机构是否存在故障，进而检测出驱动机构故障，故障检测范围更广。
