申请日2017.10.27
公开(公告)日2018.07.03
IPC分类号G05D3/12; G01D21/02; G05B19/05; E03F5/10; E03F7/02; E03F1/00
摘要
本实用新型公开了防倒灌污水处理井，其包括井体、下开式堰门、驱动装置、位移传感器、液位计和控制装置。井体两侧壁上分别开设有进水口和出水口;下开式堰门设置于出水口;驱动装置与下开式堰门相连，并驱动下开式堰门上升或下降;位移传感器用于监测下开式堰门顶部高度;液位计位于下开式堰门下游侧，并用于监测井体外靠近出水口的液位;控制装置，其与驱动装置、位移传感器和液位计均相连，控制装置用于通过位移传感器监测的下开式堰门顶部高度与液位计监测的井体外靠近出水口的液位之间的高度差判断下开式堰门是否执行防倒灌程序，以及控制驱动装置执行相应动作。本实用新型结构简单，控制过程高效快速。
权利要求书
1.一种防倒灌污水处理井，其特征在于，其包括：

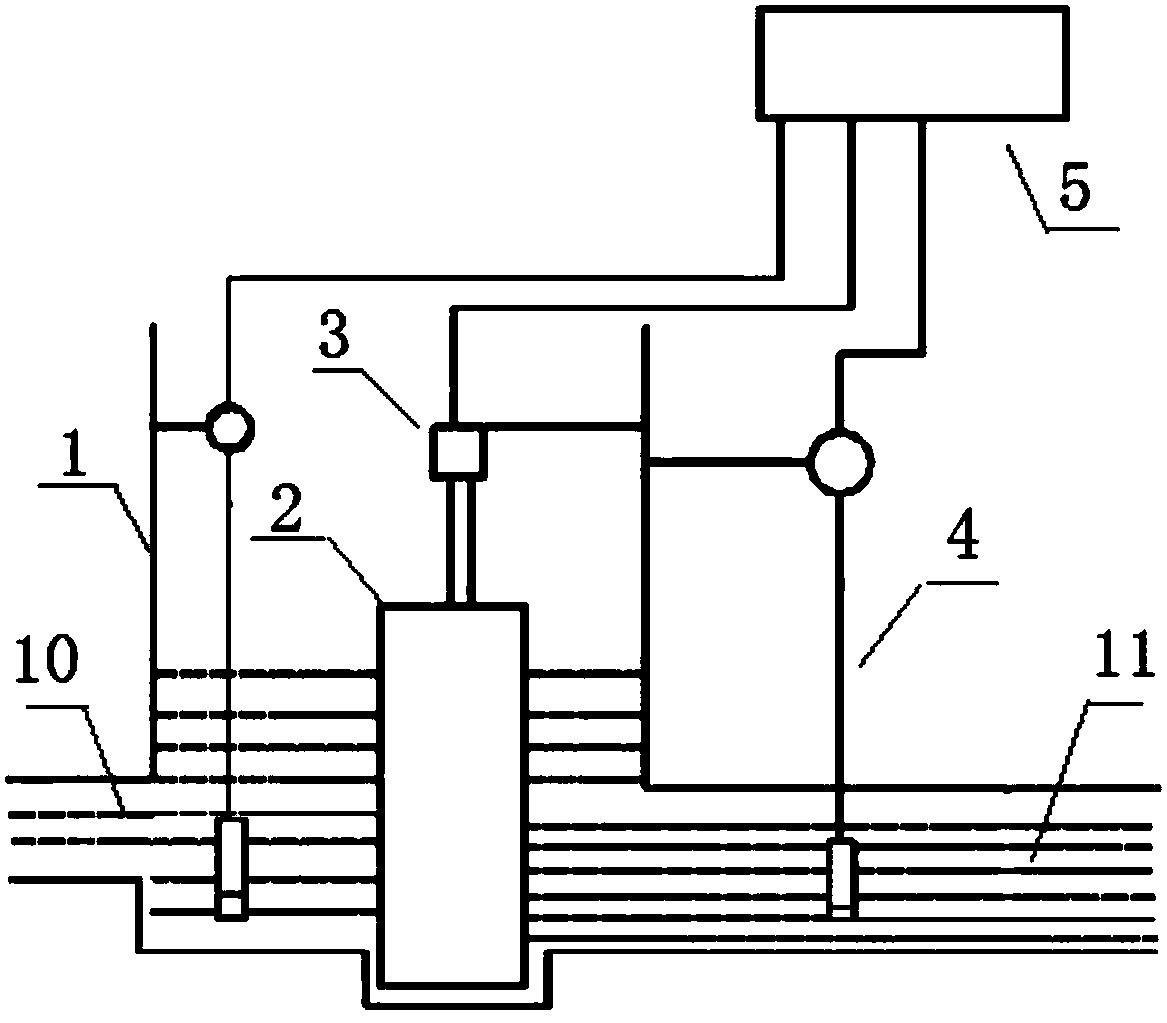

井体(1)，所述井体(1)两侧壁上分别开设有进水口(10)和出水口(11);
下开式堰门(2)，所述下开式堰门(2)设置于所述出水口(11);
驱动装置，所述驱动装置与所述下开式堰门(2)相连，并驱动所述下开式堰门(2)上升或下降;
位移传感器(3)，所述位移传感器(3)用于监测所述下开式堰门(2)顶部高度;
液位计(4)，其位于所述下开式堰门(2)下游侧，并用于监测所述井体(1)外靠近所述出水口(11)的液位;
控制装置(5)，其与所述驱动装置、所述位移传感器(3)和所述液位计(4)均相连，所述控制装置(5)用于通过所述位移传感器(3)监测的所述下开式堰门(2)顶部高度与所述液位计(4)监测的所述井体(1)外靠近所述出水口(11)的液位之间的高度差判断所述下开式堰门(2)是否执行防倒灌程序，以及控制所述驱动装置执行相应动作。
2.如权利要求1所述的防倒灌污水处理井，其特征在于：所述下开式堰门(2)与所述出水口(11)所在侧的井壁之间存在间隔;或所述下开式堰门(2)与所述出水口(11)所在侧的井壁接触并使所述下开式堰门(2)可启闭所述出水口(11)。
3.如权利要求1所述的防倒灌污水处理井，其特征在于：该污水处理井还包括报警装置，所述报警装置与所述控制装置(5)相连;预设有所述下开式堰门(2)顶部高度与所述井体(1)外靠近所述出水口(11)的液位之间的安全高度差，当所述下开式堰门顶部高度与所述井体(1)外靠近所述出水口(11)的液位之间的高度差不等于所述安全高度差时，所述报警装置告警。
4.如权利要求3所述的防倒灌污水处理井，其特征在于：所述报警装置为指示灯、电子屏幕、声音报警器和振动报警器中的一种。
5.如权利要求1所述的防倒灌污水处理井，其特征在于：驱动装置为电动提升器或液压油缸。
6.如权利要求1所述的防倒灌污水处理井，其特征在于：所述控制装置(5)为PLC。
说明书 [支持框选翻译]
一种防倒灌污水处理井
技术领域
本实用新型涉及污水处理领域，具体涉及一种防倒灌污水处理井。
背景技术
目前市场上的污水处理井包括分流井、弃流井和截流井，来自小区和其他区域的雨水汇集进入污水处理井处理后，再经由出水口排入自然水体。在现有的污水处理井管道系统中，堰门对水量控制尚不完善，当自然水体的液位高于污水处理井内的液位时，容易发生自然水体的水倒灌进入污水处理井内，加重城市内涝。
现有技术中污水处理井执行防倒灌程序时，往往需要先判断井内液位是否大于井外液位，当井内液位大于井外液位时，不执行防倒灌程序，当井内液位小于井外液位时，在进一步判断下开始堰门高度与井外液位高度差是否小于安全高度差，如果小于安全高度差，则执行防倒灌程序，否则不执行。这种方式，需要同时考虑井内液位、井外液位以及下开式堰门高度这三个条件，涉及因素较多，同时需要的监测装置较多，导致费用较多，如果监测装置损坏，需要排查的原因也增加。
实用新型内容
针对现有技术中存在的缺陷，本实用新型的目的在于提供一种即可以防倒灌又能安全泄洪的防倒灌污水处理井，其结构简单，控制过程高效快速。
为达到以上目的，本实用新型采取的技术方案是：一种防倒灌污水处理井，其包括：
井体，所述井体两侧壁上分别开设有进水口和出水口;
下开式堰门，所述下开式堰门设置于所述出水口;
驱动装置，所述驱动装置与所述下开式堰门相连，并驱动所述下开式堰门上升或下降;
位移传感器，所述位移传感器用于监测所述下开式堰门顶部高度;
液位计，其位于所述下开式堰门下游侧，并用于监测所述井体外靠近所述出水口的液位;
控制装置，其与所述驱动装置、所述位移传感器和所述液位计均相连，所述控制装置用于通过所述位移传感器监测的所述下开式堰门顶部高度与所述液位计监测的所述井体外靠近所述出水口的液位之间的高度差判断所述下开式堰门是否执行防倒灌程序，以及控制所述驱动装置执行相应动作。
进一步地，所述下开式堰门与所述出水口所在侧的井壁之间存在间隔;或所述下开式堰门与所述出水口所在侧的井壁接触并使所述下开式堰门可启闭所述出水口。
进一步地，该污水处理井还包括报警装置，所述报警装置与所述控制装置相连;预设有所述下开式堰门顶部高度与所述井体外靠近所述出水口的液位之间的安全高度差，当所述下开式堰门顶部高度与所述井体外靠近所述出水口的液位之间的高度差不等于所述安全高度差时，所述报警装置告警。
进一步地，所述报警装置为指示灯、电子屏幕、声音报警器和振动报警器中的一种。
进一步地，驱动装置为电动提升器或液压油缸。
进一步地，所述控制装置为PLC。
与现有技术相比，本实用新型的优点在于：
(1)本实用新型不需要考虑井内液位是否大于井外液位，减少了防倒灌程序的考虑因素，同样可以有效防倒灌，使得判断过程更加简单高效。
(2)本实用新型液位计只需要一个，且设置在出水口，不需要在井内设置液位计，减少了费用。
(3)本实用新型结构简单，在实际控制过程中快速有效，通过下开式堰门顶部高度与井体外靠近出水口的液位之间的高度差反馈给控制装置以控制防倒灌程序，下开式堰门随井体外靠近出水口的液位的升降而升降，形成一种随动状态，有效地防止了污水倒灌。
