申请日2017.10.27
公开(公告)日2018.06.15
IPC分类号C02F3/18
摘要
本实用新型公开了一种用于污水净化的鼓风曝气系统，包括鼓风机房和污水反应池，鼓风机房包括鼓风机和设置在鼓风机上方的喇叭状吸热罩，所述喇叭状吸热罩的出口与散热管道的一端相连接，所述散热管道的另一端贯穿所述鼓风机房的墙体伸出所述鼓风机房外，所述散热管道伸出所述鼓风机房外的一端设置有排气扇，所述污水反应池底部设有曝气管，所述曝气管通过供气管道与所述鼓风机相连接，所述曝气管两端各固定安装有一微型振动电机。本实用新型能有效为鼓风机进行散热处理，防止热量在鼓风机房内聚集和鼓风机因过热而发生故障的情况发生，同时有效防止污水反应池内的污泥堆积在曝气管上并堵塞曝气管气孔的情况发生。
权利要求书
1.一种用于污水净化的鼓风曝气系统，其特征在于，包括鼓风机房和污水反应池;
所述鼓风机房包括鼓风机和设置在鼓风机上方的喇叭状吸热罩，所述喇叭状吸热罩的入口朝向鼓风机，所述喇叭状吸热罩的出口与散热管道的一端相连接，所述散热管道的另一端贯穿所述鼓风机房的墙体伸出所述鼓风机房外，所述散热管道伸出所述鼓风机房外的一端设置有排气扇;
所述污水反应池底部设有曝气管，所述曝气管通过供气管道与所述鼓风机相连接，所述曝气管两端各固定安装有一微型振动电机。
2.根据权利要求1所述的一种用于污水净化的鼓风曝气系统，其特征在于，所述喇叭状吸热罩具有中空内层结构，所述喇叭状吸热罩具有铜内壁，所述喇叭状吸热罩的入口外表面开有贯通至所述中空内层结构的进液口，所述喇叭状吸热罩的出口外表面开有贯通至所述中空内层结构的出液口，所述中空内层结构内部充满冷却液。
3.根据权利要求2所述的一种用于污水净化的鼓风曝气系统，其特征在于，还包括循环泵和散热器，所述出液口通过管道与所述散热器的入口相连，所述散热器的出口通过管道与所述循环泵的输入端相连，所述循环泵的输出端与所述进液口相连。
4.根据权利要求3所述的一种用于污水净化的鼓风曝气系统，其特征在于，所述散热器为热管散热器。
说明书 [支持框选翻译]
一种用于污水净化的鼓风曝气系统
技术领域
本实用新型涉及城市污水处理技术领域，特别是涉及一种用于污水净化的鼓风曝气系统。
背景技术
目前，污水处理厂的鼓风机房空间较小，鼓风机产生的热量较大，且鼓风机运转时间长，散热条件差，在夏季高温时，鼓风机极易发生温度报警，风机自带的散热装置将热空气排出到鼓风机外，但热量仍然在鼓风机房内聚集，不能达到降低工作环境温度的目的。
另一方面，污水处理厂常利用曝气管为活性污泥反应池供氧，曝气管一般是铺设在活性污泥反应池的底部，活性污泥反应池的底部有大量的污泥，经过长久使用，很容易发生污泥堵塞在曝气管上的情况，造成曝气管出气减少，影响活性污泥反应池内水体的含氧量，使含氧量降低，不利于好氧菌的活动，严重的甚至会使曝气管出现损坏或其他事故。
实用新型内容
本实用新型的目的是克服现有技术中的不足之处，提供一种用于污水净化的鼓风曝气系统，这种用于污水净化的鼓风曝气系统可保证鼓风机和曝气管的正常工作，有效对鼓风机产生的大量热量进行散热处理，并防止曝气管发生污泥堵塞的情况发生。
本实用新型的目的是通过以下技术方案来实现的：

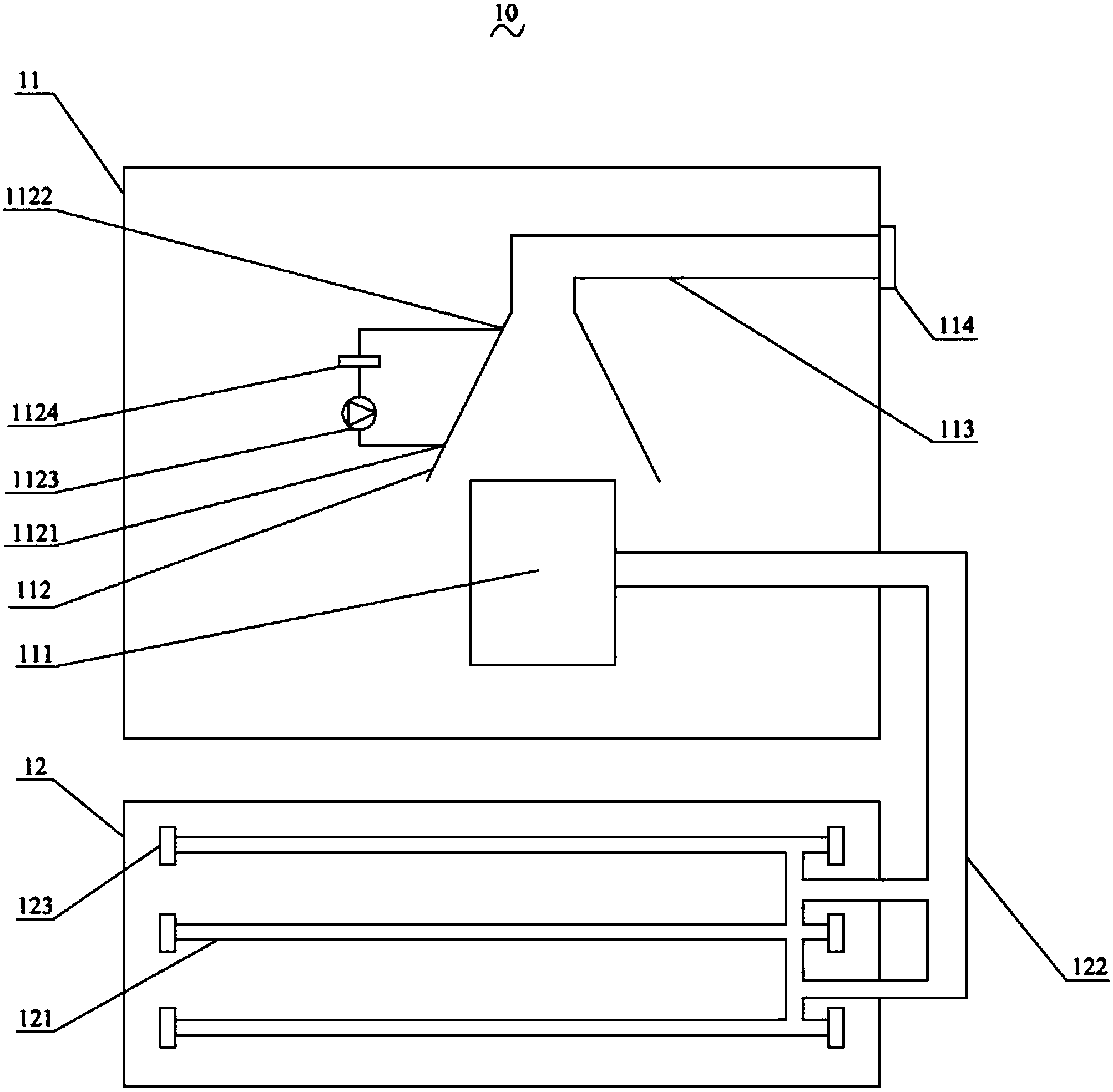

一种用于污水净化的鼓风曝气系统，包括鼓风机房和污水反应池;
所述鼓风机房包括鼓风机和设置在鼓风机上方的喇叭状吸热罩，所述喇叭状吸热罩的入口朝向鼓风机，所述喇叭状吸热罩的出口与所述散热管道的一端相连接，所述散热管道的另一端贯穿所述鼓风机房的墙体伸出所述鼓风机房外，所述散热管道伸出所述鼓风机房外的一端设置有排气扇;
所述污水反应池底部设有曝气管，所述曝气管通过供气管道与所述鼓风机相连接，所述曝气管两端各固定安装有一微型振动电机。
优选的，所述喇叭状吸热罩具有中空内层结构，所述喇叭状吸热罩的内壁由铜制成，所述喇叭状吸热罩的入口外表面开有贯通至所述中空内层结构的进液口，所述喇叭状吸热罩的出口外表面开有贯通至所述中空内层结构的出液口，所述中空内层结构内部充满冷却液。
优选的，还包括循环泵和散热器，所述出液口通过管道与所述散热器的入口相连，所述散热器的出口通过管道与所述循环泵的输入端相连，所述循环泵的输出端与所述进液口相连。
优选的，所述散热器为热管散热器。
基于上述的技术方案，本实用新型具有的技术效果如下：
本实用新型提供的一种用于污水净化的鼓风曝气系统，通过在鼓风机上方设置具有中空内层结构的喇叭状吸热罩，中空内层结构内部因吸收鼓风机产生的热量而变热的冷却液由循环泵提供动力，从出液口抽出至散热器进行热量交换，将热量带走，重新变冷的冷却液再由循环泵提供动力重新从进液口注入回中空内层结构，达到循环冷却的效果，同时排气扇通过散热管道将喇叭状吸热罩内的热风抽出到室外，能有效为鼓风机进行散热处理，防止热量在鼓风机房内聚集和鼓风机因过热而发生故障的情况发生。
另一方面，工作状态受到保证的鼓风机通过供气管道持续为曝气管供气，为污水反应池内的好氧菌提供所需的氧，曝气管两端固定安装的微型振动电机工作，带动曝气管进行高频率振动，有效防止污水反应池内的污泥堆积在曝气管上并堵塞曝气管气孔的情况发生，同时曝气管的高频率振动能带动污水反应池内的水体运动，使生物反应更充分。
