申请日2011.05.02
公开(公告)日2011.09.28
IPC分类号C02F1/461
摘要
一种槽式高氨氮废水预处理器，它包括有支架、进水口、碳铁填料床、镇静槽、阴极接线板、阳极接线板、阴极板、阳极板、电解槽单元、出水口，其特征是：在预处理器的左端设置有镇静槽，镇静槽的下端设置有进水口，镇静槽的上端设置有扩展槽;在预处理器的右端设置有出水口;在支架上均匀分布有若干组电极板，每组电极板均由阴极板和阳极板组成，每个阴极板分别与阴极接线板相连，每个阳极板分别与阳极接线板相连，阴极接线板、阳极接线板与外接的高频脉冲可调电源相连接，在每组电极板的阴、阳极板之间形成电解槽单元，电解槽单元内设有碳铁填料床;每组电极板的阴极板与下一组电极板的阳极板上下交错布置，下端形成下过水口，上端形成上过水口。
权利要求书

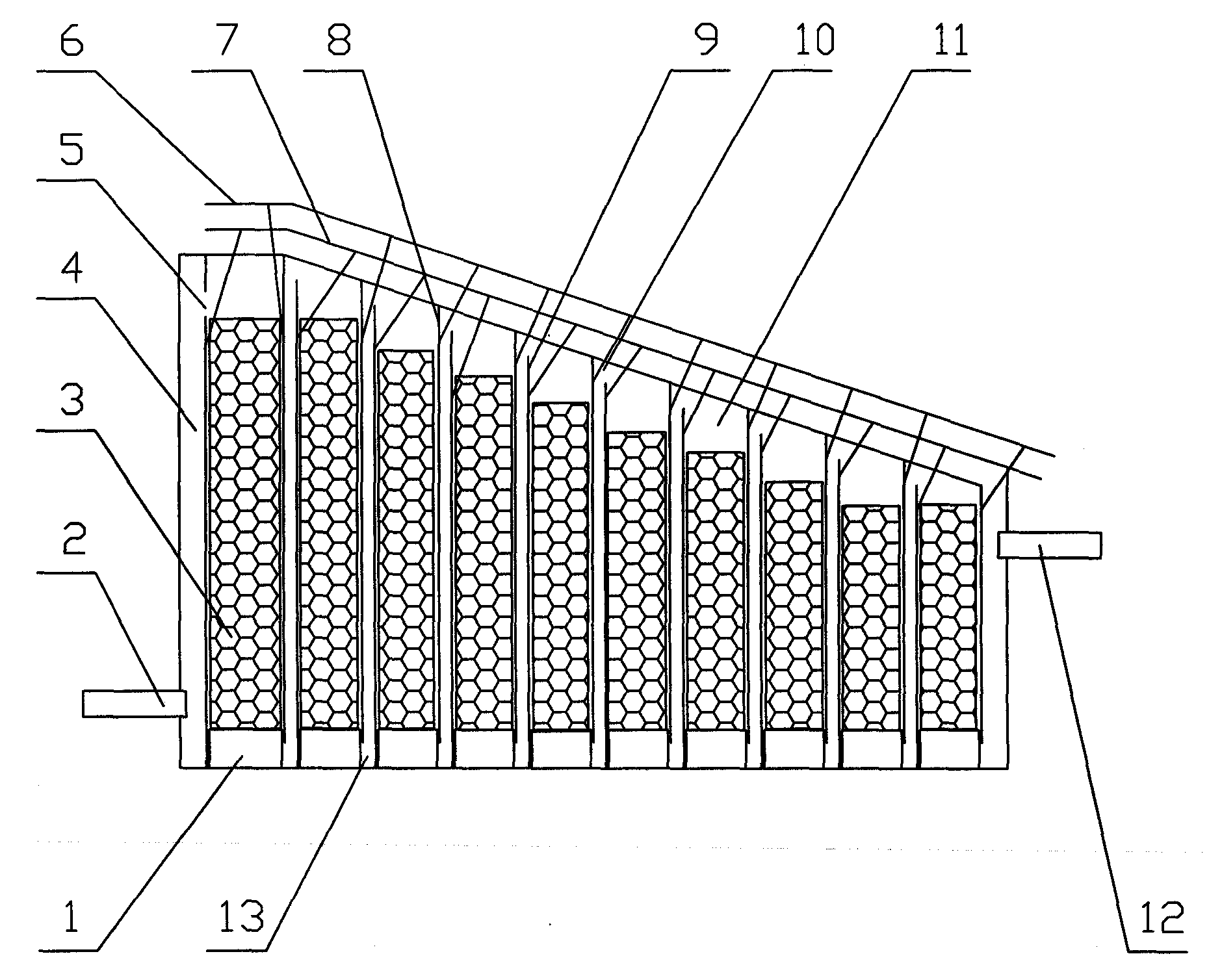

1.一种槽式高氨氮废水预处理器，它包括有支架(1)、进水口(2)、碳铁填料床(3)、镇静槽(4)、阴极接线板(6)、阳极接线板(7)、阴极板(8)、阳极板(9)、电解槽单元(11)、出水口(12)，其特征是：在预处理器的左端设置有镇静槽(4)，镇静槽(4)的下端设置有进水口(2)，镇静槽(4)的上端设置有扩展槽(5);在预处理器的右端设置有出水口(12);在支架(1)上均匀分布有若干组电极板，每组电极板均由阴极板(8)和阳极板(9)组成，每个阴极板(8)分别与阴极接线板(6)相连，每个阳极板(9)分别与阳极接线板(7)相连，阴极接线板(6)、阳极接线板(7)与外接的高频脉冲可调电源相连接，在每组电极板的阴、阳极板之间形成电解槽单元(11)，电解槽单元(11)内设有碳铁填料床(3);每组电极板的阴极板(8)与下一组电极板的阳极板(9)上下交错布置，下端形成下过水口(13)，上端形成上过水口(10)。
说明书 [支持框选翻译]
槽式高氨氮废水预处理器
技术领域
本实用新型涉及一种槽式高氨氮废水预处理器，属于工业废水预处理设备领域。
背景技术
高氨氮废水主要来源于石油化工、金属冶金等企业。高氨氮废水成分复杂、生物毒性大，如果不经过处理而直接排入水体中将导致水体富营养化，严重影响水生生物和人类的健康。目前，高氨氮废水处理主要是采用生物脱氮技术。高氨氮废水如果不经过预处理，其中过量的氨氮会形成氨水，使微生物发生氨中毒，生物方法不能有效进行处理。因此，对高氨氮废水进行预处理成为高氨氮废水治理前段最重要的一个环节。微(内)电解法是利用铁-碳粒料在电解质溶液中腐蚀形成的微(内)电解过程来预处理废水的一种电化学技术。电极反应产生的新生态Fe2+是一种吸附、包容和络合能力相当强的混凝剂。电极反应过程不耗电，并且能产生氧化还原、电附聚等作用，微(内)电解法作用机制多、协同性强、综合效果好、脱色效果尤其明显，还可提高废水的可生化性，与二级生化处理工艺匹配性好、操作简便、运行费用低。
目前国内外微电解设备均采用固定床技术。固定床具有结构简单、推流性好的优点，但也存在不少缺陷：一是效率低，反应速度慢;二是床体易板结、堵塞及钝化，造成电解槽短路和形成死区，效率下降;三是铁屑补充劳动强度大。
实用新型内容
本实用新型的目的是为了提供一种槽式高氨氮废水预处理器。该预处理既保持固定床工作时推流性好的特点，又具有流化床的优点;该预处理器提供高频脉冲电源，以增加微电解的效率，同时脉冲电流可以使床体处于松动均一的状态，减少阻力损失，可有效防止床体板结、堵塞、短路和形成死区;该预处理器依靠废水自身重力提供动力源，采用分段折叠流动技术，充分保证废水的电解时间，提高出水品质的稳定性;该预处理器的铁屑填料可以随时得到补充，能很好的保持床体填料的均一性，补充碳-铁填料的劳动强度可大大减轻，床体的处理效率高，同时延长了设备的使用周期;该预处理器采用分区配制，可以对单独分区进行维修保养，操作方便，不影响整体工艺运行;该预处理器电极板的表面易于清洁和更新，有利于提高和保持电化学反应效果;该预处理装置结构简单、操作简便，可广泛应用于废水净化处理领域。
为了达到上述目的，本实用新型是通过如下技术手段实现的。
一种槽式高氨氮废水预处理器，它包括有支架、进水口、碳铁填料床、镇静槽、阴极接线板、阳极接线板、阴极板、阳极板、电解槽单元、出水口，其特征是：在预处理器的左端设置有镇静槽，镇静槽的下端设置有进水口，镇静槽的上端设置有扩展槽;在预处理器的右端设置有出水口;在支架上均匀分布有若干组电极板，每组电极板均由阴极板和阳极板组成，每个阴极板分别与阴极接线板相连，每个阳极板分别与阳极接线板相连，阴极接线板、阳极接线板与外接的高频脉冲可调电源相连接，在每组电极板的阴、阳极板之间形成电解槽单元，电解槽单元内设有碳铁填料床;每组电极板的阴极板与下一组电极板的阳极板上下交错布置，下端形成下过水口，上端形成上过水口。
工作原理：待处理的高氨氮废水由进水口进入镇静槽内，镇静槽可减弱水头对第一个电解槽单元的冲击力，废水依靠自身重力，经由扩展槽进入第一个电解槽单元内。电解槽单元与设置在其内的碳铁填料床组成电解电源，碳铁填料床内填充有碳-铁填料(每个碳铁填料床可以分别进行补充碳-铁填料，可减轻补充填料的劳动强度)。利用分段折叠流动技术，废水通过电极板的下过水口、上过水口，依次均匀流经各个电解槽单元，完成电解过程，最后经过出水口进入下一工序。
本实用新型主要具有以下有益效果：
1、该预处理既保持固定床工作时推流性好的特点，又具有流化床的优点;
2、该预处理器提供高频脉冲电源，以增加微电解的效率，同时脉冲电流可以使床体处于松动均一的状态，减少阻力损失，可有效防止床体板结、堵塞、短路和形成死区;
3、该预处理器依靠废水自身重力提供动力源，采用分段折叠流动技术，充分保证废水的电解时间，提高出水品质的稳定性;
4、该预处理器的铁屑填料可以随时得到补充，能很好的保持床体填料的均一性，补充碳-铁填料的劳动强度可大大减轻，床体的处理效率高，同时延长了设备的使用周期;
5、该预处理器采用分区配制，可以对单独分区进行维修保养，操作方便，不影响整体工艺运行;
6、该预处理器电极板的表面易于清洁和更新，有利于提高和保持电化学反应效果;
7、该预处理装置结构简单、操作简便，可广泛应用于废水净化处理领域。
