申请日2011.05.03
公开(公告)日2011.10.05
IPC分类号C02F3/30; C02F9/14
摘要

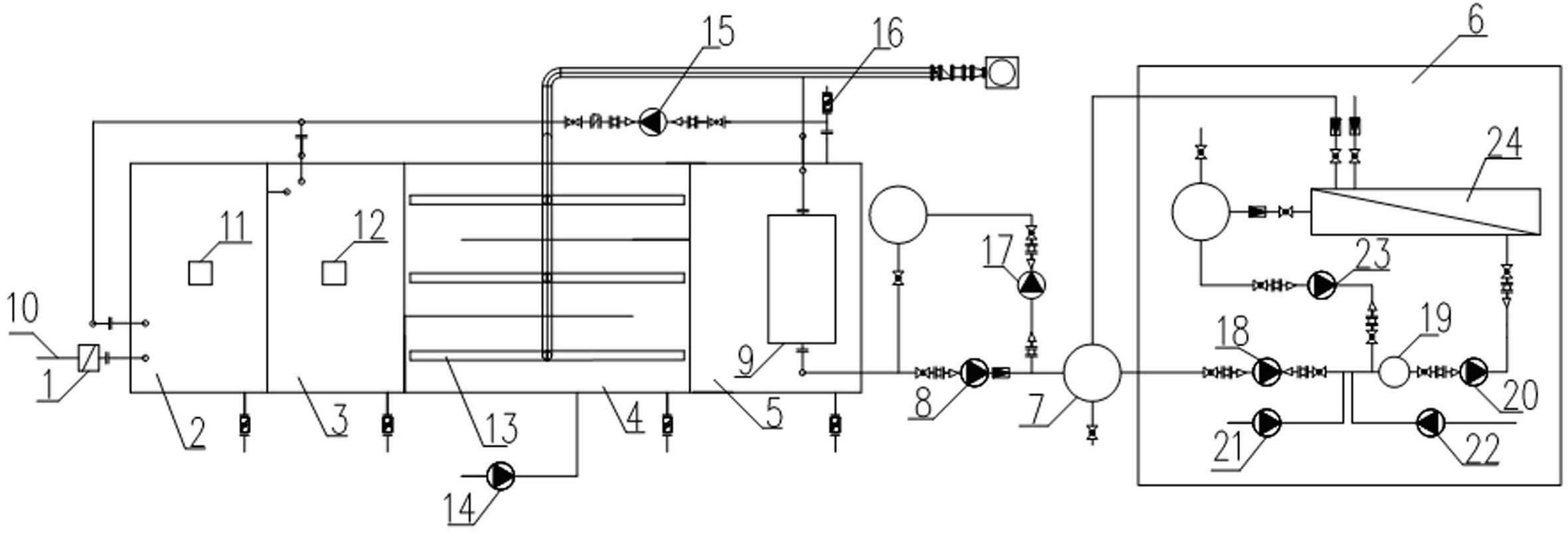

本实用新型涉及一种煤化工污水回用处理系统，它包括水解池、缺氧池、好氧池、膜池和反渗透装置，所述水解池和缺氧池相通，所述缺氧池和好氧池相通，所述好氧池和膜池相通，所述好氧池中设有曝气装置，在所述好氧池的一侧还设置有活性炭投加装置，所述膜池中设有膜组件，所述膜组件一侧与所述曝气装置连接，另一侧依次连接有膜产水装置和膜池产水箱，所述膜池产水箱与反渗透装置相通，所述膜池上设有排泥泵，且该排泥泵与水解池、缺氧池相通。本实用新型煤化工污水回用处理系统可用于煤化工污水回用处理，设备占地少，投资低，且系统抗冲击性强，出水水质稳定。
权利要求书 [支持框选翻译]
1.一种煤化工污水回用处理系统，它包括水解池、缺氧池、好氧池、膜池和反渗透装置，所述水解池和缺氧池相通，所述缺氧池和好氧池相通，所述好氧池和膜池相通，其特征在于：所述好氧池中设有曝气装置，在所述好氧池的一侧还设置有活性炭投加装置，所述膜池中设有膜组件，所述膜组件一侧与所述曝气装置连接，另一侧依次连接有膜产水装置和膜池产水箱，所述膜池产水箱与反渗透装置相通，所述膜池上设有排泥泵，且该排泥泵与水解池、缺氧池相通。
2.根据权利要求1所述的一种煤化工污水回用处理系统，其特征在于：所述反渗透装置包括与所述膜池产水箱连接的给水泵、与所述给水泵连接的保安过滤器、与所述保安过滤器连接的高压泵、以及与所述高压泵连接的反渗透膜元件，且所述反渗透膜元件与所述膜池产水箱相通，在所述给水泵和所述保安过滤器之间设置有药剂投加装置。
3.根据权利要求2所述的一种煤化工污水回用处理系统，其特征在于：所述药剂投加装置包括还原剂投加装置和阻垢剂投加装置。
4.根据权利要求2所述的一种煤化工污水回用处理系统，其特征在于：所述反渗透装置还包括反渗透膜清洗装置，所述反渗透膜清洗装置一端与给水泵连接，另一端与反渗透膜元件连接。
5.根据权利要求1所述的一种煤化工污水回用处理系统，其特征在于：
所述膜池上还设有排泥装置，该排泥装置与外界相通。
6.根据权利要求5所述的一种煤化工污水回用处理系统，其特征在于：所述排泥装置为排泥阀门，该排泥阀门设置在排泥泵和膜池之间。
7.根据权利要求1所述的一种煤化工污水回用处理系统，其特征在于：所述膜池中还设置有膜清洗装置。
8.根据权利要求1至7任一项所述的一种煤化工污水回用处理系统，其特征在于：所述水解池上设有污水进水管，所述污水进水管上设有密闭式格栅，该格栅底部设有放空阀门。
9.根据权利要求1至7任一项所述的一种煤化工污水回用处理系统，其特征在于：所述水解池中设有第一搅拌机，所述缺氧池中设有第二搅拌机。
10.根据权利要求1至7任一项所述的一种煤化工污水回用处理系统，其特征在于：所述水解池、缺氧池、好氧池、和/或膜池为采用碳钢板、镀锌钢板或复合不锈钢板制成的长方形池。
说明书 [支持框选翻译]
一种煤化工污水回用处理系统
技术领域
本实用新型涉及一种煤化工污水回用处理系统，属于污水处理回用技术领域。
背景技术
现有的煤化工污水回用处理系统难以去除污水中含有的显色基团有机物，出水呈现明显色度，难以满足煤化工污水回用水质标准，且不能有效的延缓系统反渗透膜污染，不利于污水回用和环境保护。
目前，反渗透污水深度处理技术，一般选择微滤或超滤膜作为反渗透的预处理。预处理过程中难以去除的显色有机物进入反渗透装置，在反渗透膜表面或膜孔内吸附、沉淀，造成膜孔径变小或堵塞，使给水压力升高，水通量下降，严重时还可导致膜元件变形并引起机械损伤。
实用新型内容
为了解决上述现有技术的不足，本实用新型提供一种煤化工污水回用处理系统，对COD(Chemical Oxygen Demand，化学需氧量)、氨氮和油有较好的去除效果，系统处理后出水达到循环水补充水水质指标，可有效缓解膜污染，且可降低单位产水能耗。
本实用新型解决上述技术问题的技术方案如下：一种煤化工污水回用处理系统，它包括水解池、缺氧池、好氧池、膜池和反渗透装置，所述水解池和缺氧池相通，所述缺氧池和好氧池相通，所述好氧池和膜池相通，所述好氧池中设有曝气装置，在所述好氧池的一侧还设置有活性炭投加装置，所述膜池中设有膜组件，所述膜组件一侧与所述曝气装置连接，另一侧依次连接有膜产水装置和膜池产水箱，所述膜池产水箱与反渗透装置相通，所述膜池上设有排泥泵，且该排泥泵与水解池、缺氧池相通。
进一步的，所述反渗透装置包括与所述膜池产水箱连接的给水泵、与所述给水泵连接的保安过滤器、与所述保安过滤器连接的高压泵、以及与所述高压泵连接的反渗透膜元件，且所述反渗透膜元件与所述膜池产水箱相通，在所述给水泵和所述保安过滤器之间设置有药剂投加装置。
进一步的，所述药剂投加装置包括还原剂投加装置和阻垢剂投加装置。
进一步的，所述反渗透装置还包括反渗透膜清洗装置，所述反渗透膜清洗装置一端与给水泵连接，另一端与反渗透膜元件连接。
进一步的，所述膜池上还设有排泥装置，该排泥装置与外界相通。
进一步的，所述排泥装置为排泥阀门，该排泥阀门设置在排泥泵和膜池之间。
进一步的，所述膜池中设置有膜清洗装置。
进一步的，所述水解池上设有污水进水管，所述污水进水管上设有密闭式格栅，该格栅底部设有放空阀门。
进一步的，所述水解池中设有第一搅拌机，所述缺氧池中设有第二搅拌机。
进一步的，所述水解池、缺氧池、好氧池、和/或膜池为采用碳钢板、镀锌钢板或复合不锈钢板制成的长方形池。
本实用新型的有益效果是：本实用新型煤化工污水回用处理系统可用于煤化工污水回用处理，设备占地少，投资低，且系统抗冲击性强，出水水质稳定。
在该系统好氧池上设置活性碳投加装置，采用定期投加活性炭的方式运行，对COD(Chemical Oxygen Demand，化学需氧量)、氨氮和油的去除效果基本没有影响，投加活性炭的运行方式有效去除了系统产水色度，解决了煤化工回用水进水色度超标的问题，且有效缓解了反渗透膜污染，降低了单位产水能耗。
