申请日2011.05.03
公开(公告)日2011.11.16
IPC分类号C02F1/04
摘要
本实用新型公开了一种高浓度工业氨氮废水处理系统，要解决的技术问题是减少污染、降低能耗。本实用新型包括废水预热器、废水输送泵、分离器和收集罐，废水预热器和废水输送泵设置于系统的前端，分离器和收集罐设置于系统的末端，所述高浓度工业氨氮废水处理系统中设置有一个MVR蒸发器，该MVR蒸发器的入口端通过第二废水输送管道与废水输送泵的出口端连接，MVR蒸发器的出口端通过第三废水输送管道与分离器的入口端连接，而废水输送泵的入口端则通过第一废水输送管道与废水预热器的出口端相连。本实用新型与现有技术相比，所用设备数量少、工艺流程简单、处理成本低，既有利于环保，又节约了资源。
权利要求书 [支持框选翻译]

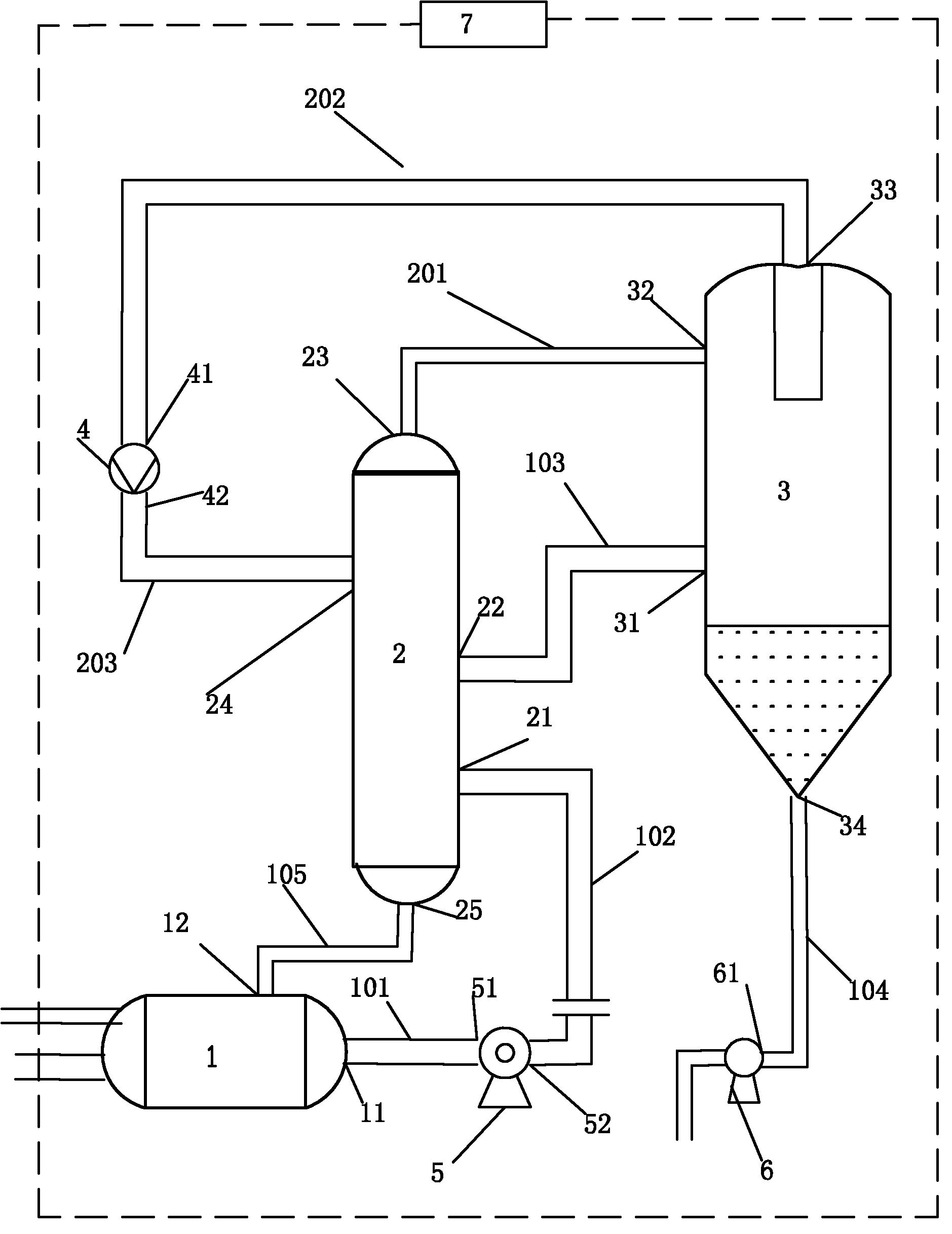

1.一种高浓度工业氨氮废水处理系统，包括废水预热器(1)、废水输送泵(5)、 分离器(3)和收集罐(6)，所述废水预热器(1)和废水输送泵(5)设置于高 浓度工业氨氮废水处理系统的前端，分离器(3)和收集罐(6)设置于高浓度 工业氨氮废水处理系统的末端，其特征在于：所述高浓度工业氨氮废水处理系 统中设置有一个MVR蒸发器(2)，该MVR蒸发器(2)的入口端(21)通过第二 废水输送管道(102)与废水输送泵(5)的出口端(52)连接，MVR蒸发器(2) 的出口端(22)通过第三废水输送管道(103)与分离器(3)的入口端(31) 连接，而废水输送泵(5)的入口端(51)则通过第一废水输送管道(101)与 废水预热器(1)的出口端(11)相连。
2.根据权利要求1所述的高浓度工业氨氮废水处理系统，其特征在于：所述分 离器(3)为恒温结晶分离器。
3.根据权利要求2所述的高浓度工业氨氮废水处理系统，其特征在于：所述MVR 蒸发器(2)与所述的分离器(3)之间还连接有一台蒸汽压缩机(4)，二次蒸 汽管道(202)将压缩机的入口端(41)与分离器(3)的上部一端口(33)连 通，高压蒸汽管道(203)将蒸汽压缩机(4)的出口端(42)与MVR蒸发器(2) 上的一个端口(24)连通。
4.根据权利要求3所述的高浓度工业氨氮废水处理系统，其特征在于：所述MVR 蒸发器(2)的上端与所述分离器(3)的上端连接有蒸汽管道(201)，该管道 的一端口与MVR蒸发器(2)上部的一端口(23)相连通，另一端与分离器(3) 上部的一端口(32)相连通。
5.根据权利要求4所述的高浓度工业氨氮废水处理系统，其特征在于：所述MVR 蒸发器(2)下部的一端口(25)通过蒸溜水管道(105)与废水预热器(1)上 的一端口(12)相连通。
6.根据权利要求5所述的高浓度工业氨氮废水处理系统，其特征在于：所述分 离器(3)和收集罐(6)之间连接有浓缩液输送管道(104)，该管道一端接在 分离器(3)的出口端(34)，另一端与收集罐(6)的入口端(61)相接。
7.根据权利要求1至6的任一项所述的高浓度工业氨氮废水处理系统，其特征 在于：所述高浓度工业氨氮废水处理系统内的各种设备与中央控制系统PLC(7) 电气连接。
说明书 [支持框选翻译]
高浓度工业氨氮废水处理系统
技术领域
本实用新型涉及一种工业废水处理系统，特别是一种工业氨氮废水处理系 统。
背景技术
目前，国内外500mg/L以上的高浓度氨氮工业废水的处理方法主要有物化 法、生化联合法、吹脱法、新型生物脱氮法等。这些方法多采用鼓泡池、吹脱 塔、厌氧反应器等设备，在处理氨氮工业废水时通常在处理过程中要加入一些 化学添加剂对废水进行化学处理，因而在不同程度上存在以下缺点：(1)生成 的废水浓缩液容易夹杂水垢，堵塞管道;(2)造成二次污染;(3)废水处理工 艺流程复杂，处理成本高。
发明内容
本实用新型的目的是提供一种高浓度工业氨氮废水处理系统，要解决的技 术问题是减少污染、降低能耗。
本实用新型采用以下技术方案：一种高浓度工业氨氮废水处理系统，包括 废水预热器、废水输送泵、分离器和收集罐，所述废水预热器和废水输送泵设 置于高浓度工业氨氮废水处理系统的前端，分离器和收集罐设置于高浓度工业 氨氮废水处理系统的末端，所述高浓度工业氨氮废水处理系统中设置有一个MVR 蒸发器，该MVR蒸发器的入口端通过第二废水输送管道与废水输送泵的出口端 连接，MVR蒸发器的出口端通过第三废水输送管道与分离器的入口端连接，而废 水输送泵的入口端则通过第一废水输送管道与废水预热器的出口端相连。
本实用新型的分离器为恒温结晶分离器。
本实用新型的MVR蒸发器与所述的分离器之间还连接有一台蒸汽压缩机， 二次蒸汽管道将压缩机的入口端与分离器的上部一端口连通，高压蒸汽管道将 蒸汽压缩机的出口端与MVR蒸发器上的一个端口连通。
本实用新型的MVR蒸发器的上端与所述分离器的上端连接有蒸汽管道，该 管道的一端口与MVR蒸发器上部的一端口相连通，另一端与分离器上部的一端 口相连通。
本实用新型的MVR蒸发器下部的一端口通过蒸溜水管道与废水预热器上的 一端口相连通。
本实用新型的分离器和收集罐之间连接有浓缩液输送管道，该管道一端接 在分离器的出口端，另一端与收集罐的入口端相接。
本实用新型的高浓度工业氨氮废水处理系统内的各种设备与中央控制系统 PLC电气连接。
本实用新型与现有技术相比，在工业氨氮废水处理系统中加入了机械式蒸 汽再压缩蒸发器和恒温结晶分离器，所用设备数量少、工艺流程简单、处理成 本低，本系统主要采用物理方法对高浓度工业氨氮废水进行处理，不会产生二 次污染且所用蒸汽可以重复利用，既有利于环保，又节约了资源。
