申请日2011.03.08
公开(公告)日2012.01.18
IPC分类号F24D17/02
摘要
本实用新型涉及一种可吸收淋浴废水废热的水源热泵热水器，其特征在于：包括由压缩机(1)、冷凝器(2)、节流阀(3)和废热回收蒸发器(4)连接构成的制冷系统和淋浴装置;其中所述压缩机(1)的出口连通冷凝器(2)的进气口，冷凝器(2)的出气口连通节流阀(3)的入口，节流阀(3)的出口连通废热回收蒸发器(4)的入口，废热回收蒸发器的出口连通压缩机(1)入口;所述淋浴装置连通冷凝器的出水口。
翻译权利要求书
1.一种可吸收淋浴废水废热的水源热泵热水器，其特征在于：包括由压缩机(1)、冷凝器(2)、节流阀(3)和废热回收蒸发器(4)连接构成的制冷系统和淋浴装置;其中所述压缩机(1)的出口连通冷凝器(2)的进气口，冷凝器(2)的出气口连通节流阀(3)的入口，节流阀(3)的出口连通废热回收蒸发器(4)的入口，废热回收蒸发器的出口连通压缩机(1)入口;所述淋浴装置连通冷凝器的出水口。
2.根据权利要求1所述的热水器，其特征在于：所述淋浴装置包括开关(5)和淋浴花洒头(6)，所述开关(5)的入口和出口分别连通所述冷凝器(2)的出水口和淋浴花洒头(6);所述淋浴花洒头(6)位于废热回收蒸发器(4)的上方。
3.根据权利要求2所述的热水器，其特征在于：所述开关(5)为冷、热混合水龙头或热水龙头;所述冷、热混合水龙头的热水进水口、出水口分别连通冷凝器(2)的出水口和淋浴花洒头(6);所述热水龙头的进水口、出水口分别连通冷凝器(2)的出水口和淋浴花洒头(6)。
4.根据权利要求3所述的热水器，其特征在于：所述压缩机(1)为涡旋式压缩机、转子式压缩机或者往复式压缩机。
5.根据权利要求4所述的热水器，其特征在于：所述冷凝器(2)为板式热交换器、套管式热交换器或者盘管式热交换器。
6.根据权利要求5所述的热水器，其特征在于：所述冷凝器(2)由不锈钢、紫铜、镍白铜、铝或者钛制成。
7.根据权利要求6所述的热水器，其特征在于：所述废热回收蒸发器(4)为盘管式热交换器、列管式热交换器或者套管式热交换器。
8.根据权利要求7所述的热水器，其特征在于：所述废热回收蒸发器(4)由不锈钢、紫铜、镍白铜、铝或者钛制成。
9.根据权利要求8所述的热水器，其特征在于：所述节流阀(3)为膨胀阀或毛细管。
说明书
一种可吸收淋浴废水废热的水源热泵热水器
所属技术领域
本实用新型涉及一种水源热泵热水器，具体是一种尤其适用于家庭，能够充分利用淋浴后的废水废热、减少能源浪费的水源热泵热水器。
背景技术
水源热泵热水器是从水里面吸取热量来加热热水的装置;其优点是：系统简单、运行稳定、热效率高，其热效率比空气源热泵热水器高20%以上。但现在的水源热泵热水器所使用的水源主要是河流、湖泊，或者打井抽地下水等，其配套的工程都比较复杂。所以一般水源热泵热水器主要应用在商用或工业用的大型热水工程比较多，家庭或小型热水工程都很少使用;因此现在绝大部分淋浴室，淋浴后的废水都是直接排放掉，废水中所含的热量也一同浪费掉。
实用新型内容
本实用新型要解决的问题是提供一种尤其适用于家庭，能够充分利用淋浴后的废水废热、减少能源浪费的水源热泵热水器。

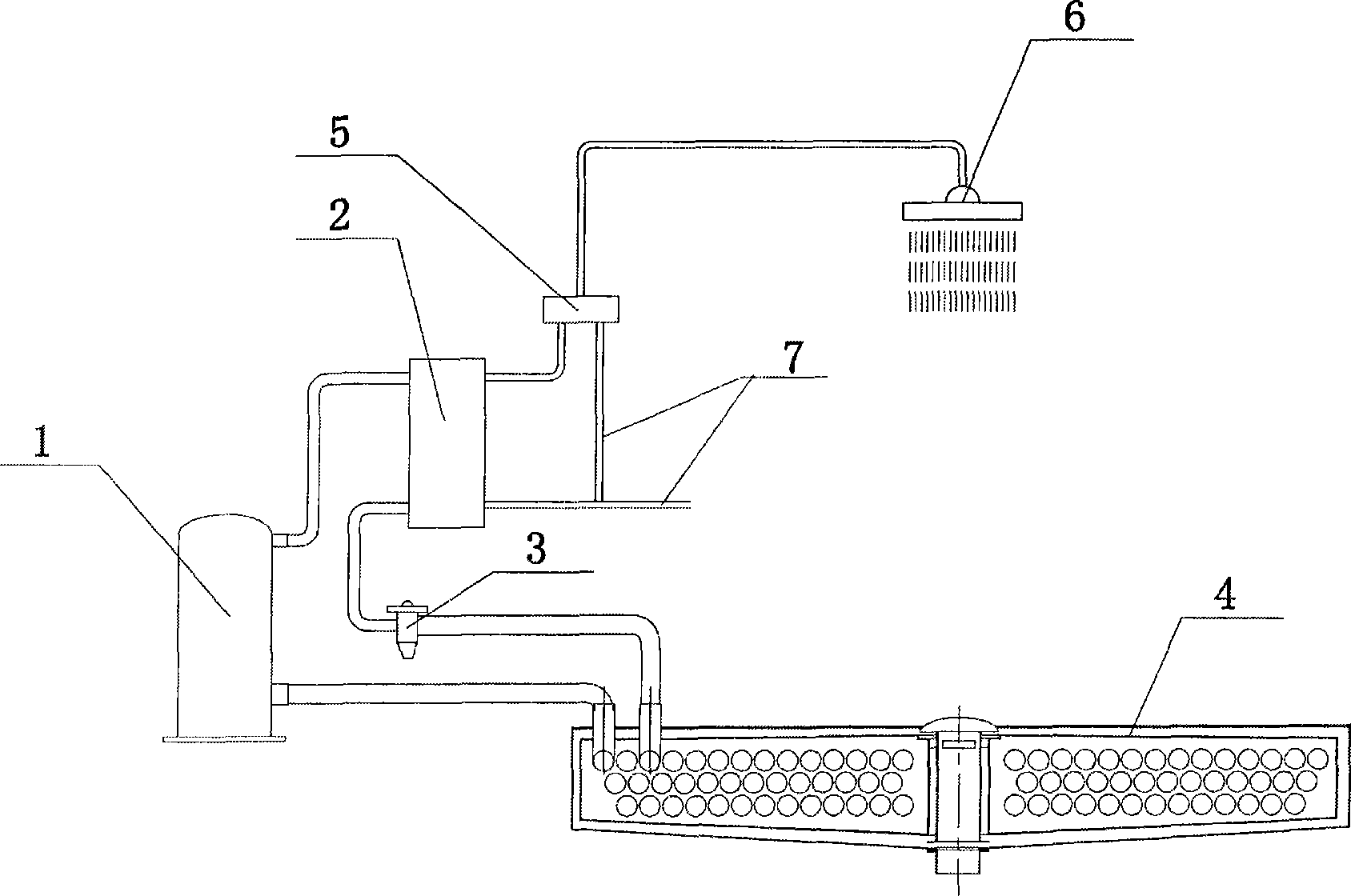

本实用新型要解决的问题，可以通过以下的技术方案实现：一种可吸收淋浴废水废热的水源热泵热水器，其特征在于：包括由压缩机1、冷凝器2、节流阀3和废热回收蒸发器4连接构成的制冷系统和淋浴装置;其中所述压缩机1的出口连通冷凝器2的进气口，冷凝器2的出气口连通节流阀3的入口，节流阀3的出口连通废热回收蒸发器4的入口，废热回收蒸发器的出口连通压缩机1入口;所述淋浴装置连通冷凝器的出水口。
使用本热水器时，首先将自来水管7分别连通本热水器的冷凝器2的进水口和淋浴装置;然后打开淋浴装置，压缩机工作，热水经淋浴装置喷到废热回收蒸发器上，蒸发器与废水进行热交换，使废水由25-30℃制冷至5-10℃左右的冷水后排走，此过程中，蒸发器内的制冷剂吸收了20多度的热量，被吸收的热量通过压缩机提升至冷凝器，其中连通冷凝器2进水口的自来水与冷凝器进行热交换，达到把自来水加热成热水的目的，然后又从淋浴装置喷出来;加热自来水的整个过程中回收废水的热量和压缩机本身的耗电量产生的热量同时对自来水的加热，耗能减少且效率高。
在上述基础上，本实用新型所述淋浴装置包括开关5和淋浴花洒头6，所述开关5的入口和出口分别连通所述冷凝器2的出水口和淋浴花洒头6;所述淋浴花洒头6位于废热回收蒸发器4的上方。
所述压缩机1为涡旋式压缩机、转子式压缩机或者往复式压缩机。
所述冷凝器2为板式热交换器、套管式热交换器或者盘管式热交换器;所述冷凝器2由不锈钢、紫铜、镍白铜、铝或者钛制成，其还可以采用其它传热材料制作。
所述废热回收蒸发器4为盘管式热交换器、列管式热交换器或者套管式热交换器;所述废热回收蒸发器由不锈钢、紫铜、镍白铜、铝或者钛制成，其还可以采用其它传热材料制作。
所述开关5为冷、热混合水龙头或热水龙头;所述冷、热混合水龙头的热水进水口、出水口分别连通冷凝器2的出水口和淋浴花洒头6;所述热水龙头的进水口、出水口分别连通冷凝器2的出水口和淋浴花洒头6;使用时，将冷、热混合水龙头的冷水进水口连通自来，使用者通过调节冷、热水使最终混合的水达到需要的温度。
所述节流阀3为膨胀阀或毛细管;所述膨胀阀3为热力膨胀阀或电子膨胀阀;由于膨胀阀可调节范围较大，而毛细管由于其内径不变而不能进行调节，因此本实用新型的节流阀优选膨胀阀，以灵活地根据实际情况进行调节。
本实用新型利用废水作为热源来加热热水的水源热泵热水器，既能发挥水源热泵热水器的高效、稳定的优点，又不用开采水源时的工程量。而且还可以回收淋浴废水中的热量，减少能源浪费。
