申请日2011.03.07
公开(公告)日2011.07.06
IPC分类号C02F1/52; C02F1/48
摘要
本发明公开一种超导磁体污水絮凝净化装置，包括具有室温孔的螺线管式超导磁体、穿过所述室温孔运动的分离框;所述分离框内设置有非磁性筛;在所述室温孔的入口处设置有污水排放口，并且所述污水排放口位于所述分离框上方。本发明的超导磁体污水絮凝净化装置能够将污水中磁性物质充分吸附而使污水得到净化。
翻译权利要求书
1.超导磁体污水絮凝净化装置，其特征在于，包括具有室温孔的螺线管式超导磁体(1)、穿过所述室温孔的分离框(3);所述分离框(3)内设置有非磁性筛(4);在所述室温孔的入口处设置有污水排放口(6)，并且所述污水排放口(6)位于所述分离框(3)上方。
2.根据权利要求1所述的超导磁体污水絮凝净化装置，其特征在于，所述非磁性筛(4)与所述分离框(3)底面的夹角为30度—75度。
3.根据权利要求2所述的超导磁体污水絮凝净化装置，其特征在于，所述非磁性筛(4)与所述分离框(3)底面的夹角为45度—60度。
4.根据权利要求1-3任一所述的超导磁体污水絮凝净化装置，其特征在于，所述分离框(3)中筛网下面的分离框底为多孔板，其总开孔面积小于所述分离框上方入口的面积。
5.根据权利要求1-3任一所述的超导磁体污水絮凝净化装置，其特征在于，所述分离框(3)是在驱动装置驱动下在所述超导磁体(1)室温孔内作往复式运动。
6.根据权利要求5所述的超导磁体污水絮凝净化装置，其特征在于，在超导磁体(1)室温孔内出口一端在室温孔内或室温孔外低磁场区设置从下向上的冲击水流或气流。
7.根据权利要求6所述的超导磁体污水絮凝净化装置，其特征在于，所述冲击水流或气流设置在超导磁体(1)室温孔内时，对应地在室温孔内反冲段设置有上盖(5)，并且所述上盖(5)位于所述分离框(3)的上方。

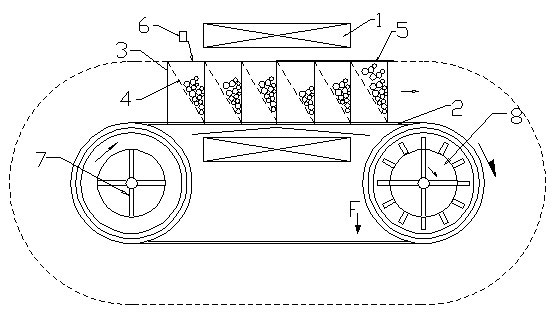

8.根据权利要求1-3中任一所述的超导磁体污水絮凝净化装置，其特征在于，所述分离框是(3)在驱动装置驱动下在所述超导磁体(1)室温孔内外作环形循环式运动。
9.根据权利要求8所述的超导磁体污水絮凝净化装置，其特征在于，在所述超导磁体(1)室温孔外设置有自下而上或自上而下的反冲水或反冲气流。
10.根据权利要求5所述的超导磁体污水絮凝净化装置，其特征在于，在超导磁体(1)室温孔内出口一端在室温孔内设置从下向上的冲击水流或气流，对应地在室温孔内反冲段设置有上盖(5)，并且所述上盖(5)位于所述分离框(3)的上方。
说明书
超导磁体污水絮凝净化装置
技术领域
本发明涉及一种含磁性物质的污水处理净化装置，特别涉及一种超导磁体污水絮凝净化装置。
背景技术
磁种式污水处理技术，是通过向污水中添加絮凝剂、助凝剂及磁种，利用絮凝剂、助凝剂使污物絮凝，利用磁吸的方式使混有磁种的絮凝状污物聚集和与水分离出来。例如中国专利文献CN101838037A公开的“一种磁种式污水处理方法及装置”，是利用带非导磁板的永磁铁将含磁种的絮凝污物吸附住，然后依附在带有非导磁板的永磁体板的两面，待带有非导磁板的永磁体板的两面所吸附的胶体状絮凝污染物足够多时，将带有非导磁板的永磁体板从污水中移离出来，并通过刮板将带有非导磁板的永磁体板两面的胶体状絮凝污染物连同磁种刮到非导磁板上，然后通过推刮器将非导磁板上的胶体状絮凝污染物连同磁种，刮送到从污染物中分离磁种过程中的污泥输送皮带上。
这种污水处理装置，永磁体需要不断放入污水中进行吸附和从污水中移离出来以刮除磁种及絮凝污染物，因此生产连续性很差，而且由于永磁体磁场强度低，因此吸附力小，处理速度较慢。
超导磁体利用超导电磁线圈产生电磁力，螺线型超导磁体室温孔内的磁场强度远大于永磁铁。目前，超导磁体用于矿浆中铁磁性材料的分选，已经取得了不错的技术效果。
将超导磁体应用于污水处理，将取得永磁铁污水处理技术不可比拟的技术效果。
发明内容
本发明的目的在于提供一种能够用于污水净化的超导磁体污水絮凝净化装置，使得污水处理的生产连续性好、处理速度和处理效率高并且对磁性物质的吸附力强。
本发明的技术方案是这样实现的：
超导磁体污水絮凝净化装置，包括具有室温孔的螺线管式超导磁体、穿过所述室温孔运动的分离框;所述分离框内设置有非磁性筛;在所述室温孔的入口处设置有污水排放口，并且所述污水排放口位于所述分离框上方。
上述超导磁体污水絮凝净化装置，所述非磁性筛与所述分离框底面的夹角为30度—75度，使分离框非磁性筛上部的絮凝分离空间成楔形，有利于絮凝沉降的污泥是从最底部逐渐向上填充聚集，而保证上面筛网畅通。
考虑到分离框高度和在运行方向上水平宽度的比例，上述超导磁体污水絮凝净化装置，所述非磁性筛与所述分离框底面的夹角为45度—60度。
所述分离框中筛网下面的分离框底为多孔板，其总开孔面积小于所述分离框上方入口的面积，以使污水在分离框内有一定停留时间而不是直接冲下，保证污水有足够絮凝时间。
所述分离框是在驱动装置驱动下在所述超导磁体室温孔内作往复式运动。上述超导磁体污水絮凝净化装置，室温孔内出口一端在室温孔内或室温孔外低磁场区设置从下向上的冲击水流或气流，以利于分离框内污泥的排 出。冲击水流或气流设置在室温孔内时，对应地在室温孔内反冲段设置有上盖，并且所述上盖位于所述分离框的上方，以防止污泥从上方冒出到室温孔内。
所述分离框也可以是在驱动装置驱动下在所述超导磁体室温孔内外作环形循环式运动，这样不但可实现完全连续生产，而且当分离框转动到超导磁体下方分离框口向下时，在重力作用下分离框内污泥可以实现自动倒卸污泥。为进一步使粘附于非磁性筛上的污泥掉落，可以在室温孔外采用自上而下或自下而上的冲击气流或冲击水流，将污泥直接冲下，或者使非磁性筛受冲击而震动，将污泥抖落。
本发明的有益效果是：本发明的超导磁体污水絮凝净化装置，超导磁体产生的磁场强度高，使得对磁性物质的吸附力大，可以使絮凝污物快速沉降，处理速度和处理效率高;超导磁体不动，利用分离框进出超导磁体，生产连续性好操作简便;本发明的超导磁体污水絮凝净化装置能够使污水中含磁种子的絮凝污染物快速絮凝沉降并从水中分离，而使污水得到净化，减轻环境污染并节约资源。
