申请日2010.06.23
公开(公告)日2010.10.13
IPC分类号C02F11/12
摘要
本发明涉及一种污泥压力处理装置，包括浓缩池和板框压滤设备，其特征为在浓缩池后设有一高位储泥池，浓缩池和高位储泥池之间设有一污泥输送泵，在高位储泥池中上部设有一溢水口，溢水口上连接一输水管;高位储泥池底部通过一输送管和2～3台衬胶泵连接，2～3台衬胶泵再和板框压滤设备连接。本发明具有能降低处理前污泥的含水率及降低处理时间的优点。
权利要求书

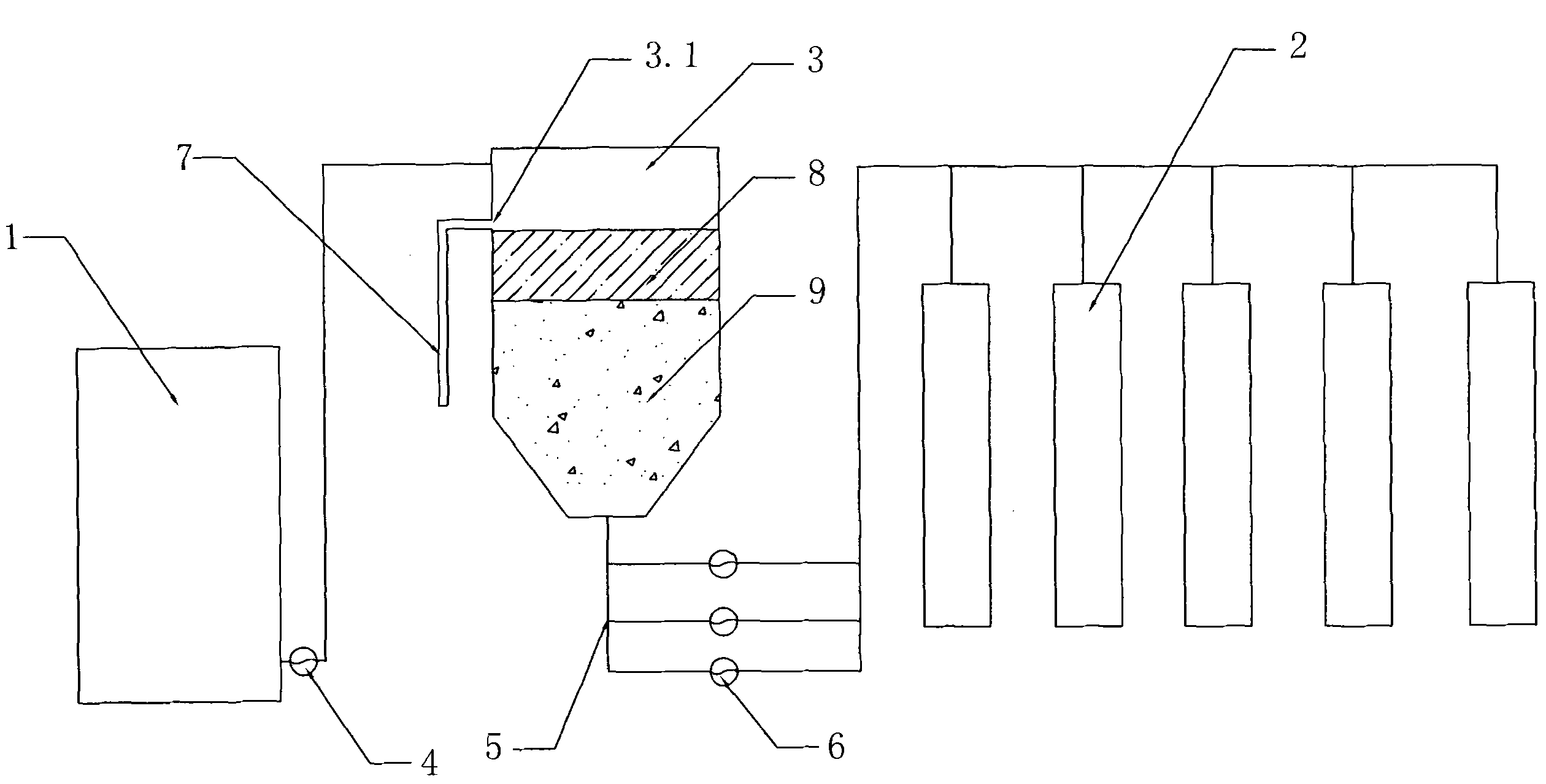

1.一种污泥压力处理装置，包括浓缩池(1)和板框压滤设备(2)，其特征为在浓缩池(1)后设有一高位储泥池(3)，浓缩池(1)和高位储泥池(3)之间设有一污泥输送泵(4)，在高位储泥池(3)中上部设有一溢水口(3.1)，溢水口(3.1)上连接一输水管(7);高位储泥池(3)底部通过一输送管(5)和2～3台衬胶泵(6)连接，2～3台衬胶泵(6)再和板框压滤设备(2)连接。
说明书
一种污泥压力处理装置
一、技术领域
本发明涉及一种污泥处理装置，尤其涉及一种电厂污泥压力处理装置。
二、背景技术
目前的污泥压力处理装置，包括浓缩池、地平池、螺杆泵和板框压滤设备，浓缩池和地平池之间设有一污泥输送泵，螺杆泵设置在地平池和板框压滤设备之间，板框压滤设备的每一个板框对应连接一个螺杆泵;含水率很高的污泥先被放入浓缩池中进行初步浓缩，随后被输入到地平池中进行沉淀，使地平池中形成污泥层和清水层，然后先用水泵将在上层清水层中的清水抽出，然后用螺杆泵将污泥抽送到对应的板框压滤设备，由于在进行清水抽出时总有一些清水剩留在池中，使得在污泥抽送到板框压滤设备时，一起被输送到板框压滤设备，使得处理前的污泥 的含水率在85%以上;同时由于每一个板框压滤设备对应连接一个螺杆泵，每充满一个板框需要较长的时间，使得整个过滤时间较长。
三、发明内容
本发明的目的在于提供一种降低处理前污泥的含水率及降低处理时间的污泥压力处理装置。
本发明的技术内容为，一种污泥压力处理装置，包括浓缩池和板框压滤设备，其特征为在浓缩池后设有一高位储泥池，浓缩池和高位储泥池之间设有一污泥输送泵，在高位储泥池中上部设有一溢水口，溢水口上连接一输水管;高位储泥池底部通过一输送管和2～3台衬胶泵连接，2～3台衬胶泵再和板框压滤设备连接。
本发明所具有的优点是：
1、本发明由于输入板框压滤设备中污泥由高位储泥池底部输出，处理前污泥的含水滤低。
2、本发明中由台衬胶泵同时对板框压滤设备中的板框进行输泥，使的初始进料量增大，大大缩短了输泥时间，由此缩短了整个污泥的处理时间。
