申请日2010.03.17
公开(公告)日2010.11.03
IPC分类号D06N3/00; D06B3/22
摘要
本实用新型提供一种可对面料同时连续进行涂层及防泼水处理的装置，包括涂层刮刀及烘箱，面料位于涂层刮刀下方并穿过烘箱，面料上表面搭设于涂层刮刀，其特征在于：涂层刮刀和烘箱之间设置有一个U形液槽，U形液槽内以轴承架设一滚动罗拉，滚动罗拉具有露出U形液槽内的液面的上表面，面料下表面搭设于滚动罗拉的上表面。本实用新型涂层与泼水在同一时间段完成;该装置取材简单，减少了生产工序，大大提高了生产效率，而且可以节能减碳，降低了生产成本。
权利要求书
1.一种可对面料同时连续进行涂层及防泼水处理的装置，包括涂层刮刀及烘箱，面料位于涂层刮刀下方并穿过烘箱，面料上表面搭设于涂层刮刀，其特征在于：涂层刮刀和烘箱之间设置有一个U形液槽，U形液槽内以轴承架设一滚动罗拉，滚动罗拉具有露出U形液槽内的液面的上表面，面料下表面搭设于滚动罗拉的上表面。
说明书
一种可对面料同时连续进行涂层及防泼水处理的装置
技术领域
本实用新型涉及纺织机械领域，尤其指适于在染整加工中对面料的涂层、防泼水连续性同时作业的装置构造改进。
背景技术

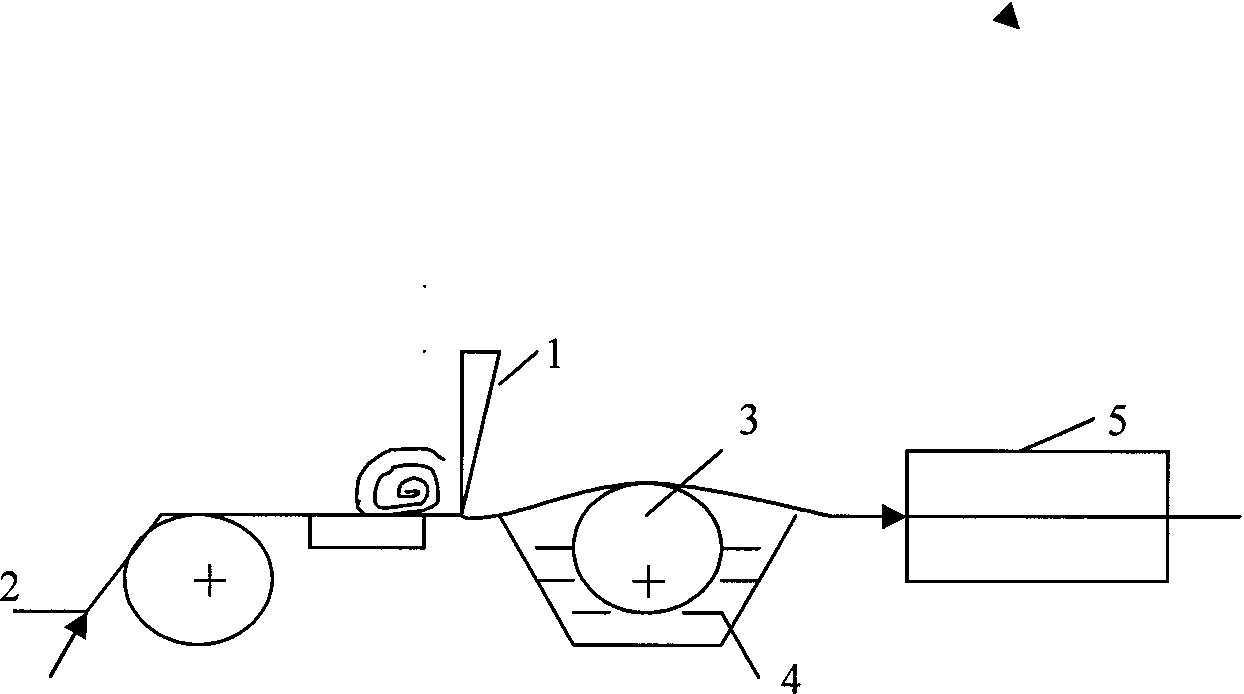

传统染整涂层设备只有涂层单一功能，配套设置涂层刀头，烘箱及卷取设施，如图1所示，顺序设有涂层刮刀1及烘箱5，面料2位于涂层刮刀1下方并穿过烘箱5，面料2上表面搭设于涂层刮刀1，面料2经过涂层刮刀1涂覆树脂于面料2表面，行成一层连续性的薄膜，然后经过烘箱5烘干，从而达到防水防风固纱之效果;此时如果要做泼水加工则需在涂层烘干后再进行后泼水作业，后泼水由专门的定型机器完成泼水动作，然后再对泼水层进行烘干，此时涂层与泼水是两道工序，需要经过两次烘焙过程，能源消耗比较大。
实用新型内容
本实用新型提供一种可对面料同时连续进行涂层及防泼水处理的装置，其目的在于针对现有设备存在的不足，使涂层泼水于一道工序内完成，加快作业时效而且该装置取材简易，结构简单，但是实效非常突出。
为实现上述目的，本实用新型技术方案为：
一种可对面料同时连续进行涂层及防泼水处理的装置，包括涂层刮刀及烘箱，面料位于涂层刮刀下方并穿过烘箱，面料上表面搭设于涂层刮刀，其特征在于：涂层刮刀和烘箱之间设置有一个U形液槽，U形液槽内以轴承架设一滚动罗拉，滚动罗拉具有露出U形液槽内的液面的上表面，面料下表面搭设于滚动罗拉的上表面。
上述技术方案的有益之处在于：
本实用新型将传统染整机械上原有的滚动罗拉拆下，在等同刮刀长度的罗拉两端安装轴承，将其安装于U形液漕包围位置;面料在加工过程中先经过涂层刮刀，与刮刀接触的一面完成涂胶动作，未与刮刀接触的另一面再经过液漕，U形液漕内之泼水药液经过罗拉带动沾附于布面，再经过烘箱烘干熟成具有泼水之功效，涂层与泼水在同一时间段完成;该装置取材简单，减少了生产工序，大大提高了生产效率，而且可以节能减碳，降低了生产成本。
