申请日2016.12.02
公开(公告)日2017.07.14
IPC分类号B01F7/18; B01D29/01; B01D17/032; B02C18/10
摘要
本实用新型公开了一种餐饮业泔水预处理装置，包括处理桶，所述处理桶顶盖的中部设有第一电机，所述第一电机底部转动连接搅拌杆，所述处理桶内部在搅拌杆下方设有滤网，所述处理桶外侧上部设有导料板，所述处理桶在导料板与处理桶连接处设有进料口，所述处理桶在导料板的上方和下方各设有一组滑槽，所述滑槽的槽道内滑动连接有挡板，所述处理桶下部设有出料口，所述处理桶底部设有支脚，所述处理桶底板中部通过导管密封连接抽滤装置，所述抽滤装置通过输液管密封连接分离桶顶部，所述分离桶内底部设有第二电机，所述第二电机顶部固定连接搅拌翼，所述分离桶底部设有阀门。因此，本实用新型设计合理，使用方便，具有社会实用价值。
权利要求书

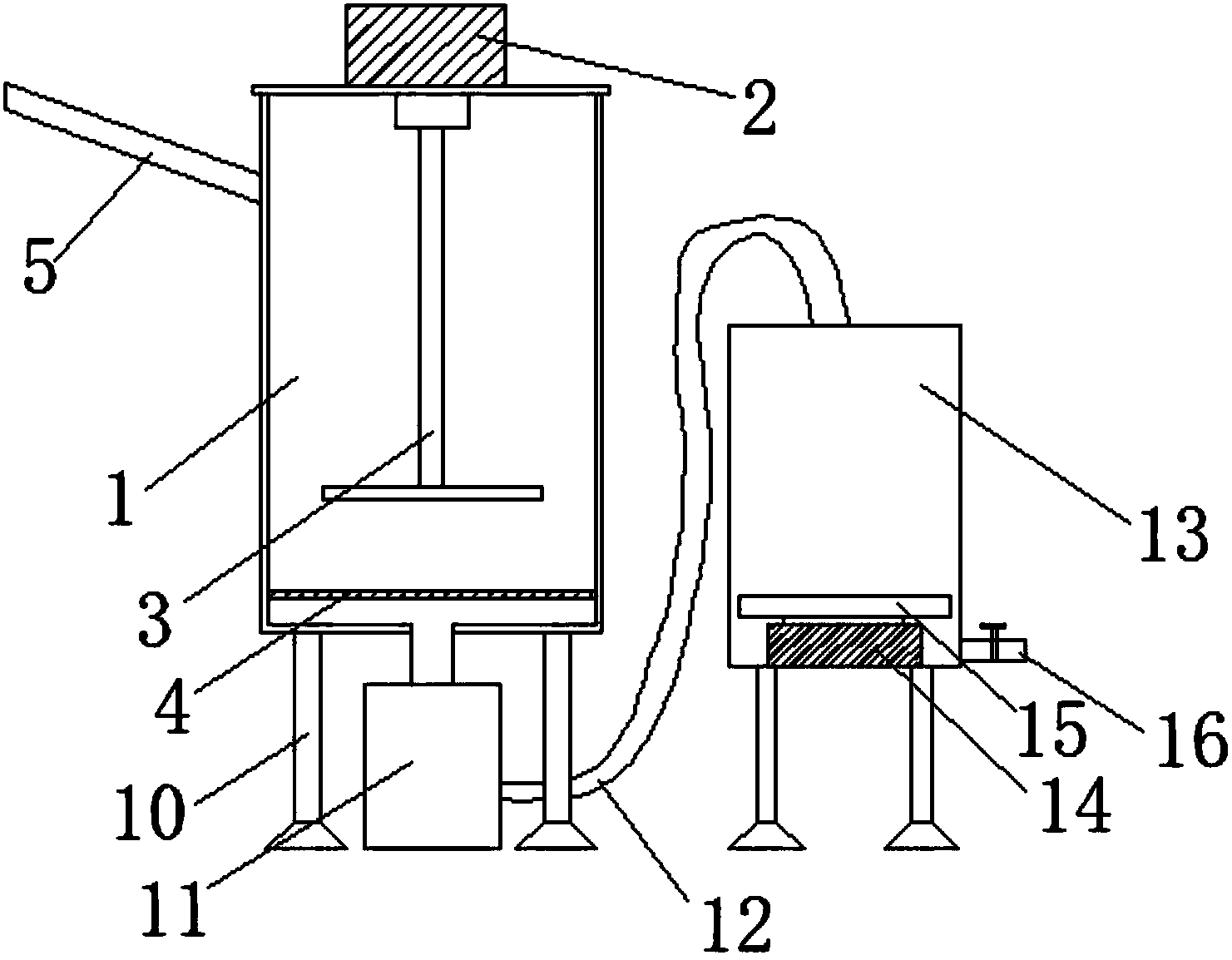

1.一种餐饮业泔水预处理装置，包括处理桶(1)，其特征在于：所述处理桶(1)顶盖的中部设有第一电机(2)，所述第一电机(2)底部转动连接搅拌杆(3)，所述处理桶(1)内部在搅拌杆(3)下方设有滤网(4)，所述处理桶(1)外侧上部设有导料板(5)，所述处理桶(1)在导料板(5)与处理桶(1)连接处设有进料口(6)，所述处理桶(1)在导料板(5)的上方和下方各设有一组滑槽(7)，所述滑槽(7)的槽道内滑动连接有挡板(8)，所述处理桶(1)下部设有出料口(9)，所述出料口(9)的上方和下方也设有滑槽(7)，且滑槽(7)内也设有挡板(8)，所述处理桶(1)底部设有支脚(10)，所述处理桶(1)底板中部通过导管密封连接抽滤装置(11)，所述抽滤装置(11)通过输液管(12)密封连接分离桶(13)顶部，所述分离桶(13)内底部设有第二电机(14)，所述第二电机(14)顶部固定连接搅拌翼(15)，所述分离桶(13)底部设有阀门(16)。
2.根据权利要求1所述的一种餐饮业泔水预处理装置，其特征在于：所述搅拌杆(3)底部设有刀片。
3.根据权利要求1所述的一种餐饮业泔水预处理装置，其特征在于：所述导料板(5)两侧设有挡板。
4.根据权利要求1所述的一种餐饮业泔水预处理装置，其特征在于：所述滤网底(4)部设有加强结构。
5.根据权利要求1所述的一种餐饮业泔水预处理装置，其特征在于：所述分离桶(13)底部也设有支脚(10)。
6.根据权利要求1所述的一种餐饮业泔水预处理装置，其特征在于：所述处理桶(1)的顶盖处理桶通过螺栓固定连接。
说明书
一种餐饮业泔水预处理装置
技术领域
本实用新型属于废物处理设备技术领域，具体涉及一种餐饮业泔水预处理装置。
背景技术
随着我国商业地产的快速发展，集餐饮、娱乐、购物于一体的大型商业广场在城市里比比皆是，里面的饭店、餐厅为人们提供了各式各样的美食，但是在运营过程中，也遭受到泔水问题的困扰，往往开张时间不长，泔水的怪味就会弥漫到各个区域;尤其在夏天，泔水放置时间不长就会发酵并产生怪味，影响到饭店和餐厅的就餐环境，有的饭店和餐厅就将泔水倒入排水管道中，泔水中富含油脂，容易吸附在排水管道的管道壁上，并在排水管道中发酵产生怪味，产生的怪味经排水管道扩散到商业广场的各个区域，尤其是在最下面的排水管道更容易积累泔水，使商业广场的地下停车场充满怪味，使前来就餐、购物、休闲的人们深受其害;一些不法人员利用餐厅、饭店急于处理泔水的处境，违法收集泔水，作为饲料或从中提炼泔水油，从而危害了食品安全。目前的泔水处理设备还是采用自然沉淀的原理进行处理，不但处理时间长，还需要配备占地较大的沉淀池或体积较大的沉淀器皿，使处理泔水需要较大的场地，无法满足餐厅和饭店处理泔水的实际要求，从而无法推广使用。
实用新型内容
本实用新型的目的在于提供一种餐饮业泔水预处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种餐饮业泔水预处理装置，包括处理桶，所述处理桶顶盖的中部设有第一电机，所述第一电机底部转动连接搅拌杆，所述处理桶内部在搅拌杆下方设有滤网，所述处理桶外侧上部设有导料板，所述处理桶在导料板与处理桶连接处设有进料口，所述处理桶在导料板的上方和下方各设有一组滑槽，所述滑槽的槽道内滑动连接有挡板，所述处理桶下部设有出料口，所述出料口的上方和下方也设有滑槽，且滑槽内也设有挡板，所述处理桶底部设有支脚，所述处理桶底板中部通过导管密封连接抽滤装置，所述抽滤装置通过输液管密封连接分离桶顶部，所述分离桶内底部设有第二电机，所述第二电机顶部固定连接搅拌翼，所述分离桶底部设有阀门。
优选的，所述搅拌杆底部设有刀片。
优选的，所述导料板两侧设有挡板。
优选的，所述滤网底部设有加强结构。
优选的，所述分离桶底部也设有支脚。
优选的，所述处理桶的顶盖与处理桶通过螺栓固定连接。
本实用新型的技术效果和优点：该餐饮业泔水预处理装置，通过设置导料板与进料口，方便将泔水加入到处理桶中;在泔水加入到处理桶后，通过电机带动搅拌棒，将泔水内的残渣搅碎，由于在搅拌棒底部安装了刀片，还能将骨头等硬质的东西搅碎，方便之后的处理;泔水搅拌完成后，通过抽滤装置将泔水内的液体抽到分离桶内，使用抽滤装置可以将泔水内的液体大部分都抽滤出去，使之达到半干燥的状态，抽滤出来的残渣可以用来制成肥料或是其他;液体到达分离桶后，通过电机带动搅拌翼使液体充分震荡，充分震荡的液体会油水分离，由于油比水轻，因此通过阀门先放出来的是水，水中的含油量已经很少，即使排放对环境的影响也非常小，还可以进一步的处理，达到使用标准，通过阀门方出来的油可以用来发电或是进一步处理;处理桶上设有的滑槽与挡板，可以使泔水不外泄;通过该装置处理后的泔水，每种东西都可以再次利用，使资源再循环，还能减少餐饮业制造的垃圾，减少垃圾处理的费用，也减少了泔水直接排放对环境的污染;因此，本实用新型设计合理，使用方便，具有社会实用价值。
