申请日2009.12.29
公开(公告)日2010.11.03
IPC分类号C02F103/30; C02F9/02
摘要
本实用新型公开了一种毛巾印染废水过滤装置，包括过滤水箱、进水口、出水口和排污口，其过滤水箱分为沉降过滤水箱和二级过滤水箱;沉降过滤水箱进水口设置在沉降过滤水箱出水口下方，在沉降过滤水箱进水口与沉降过滤水箱出水口之间设置过滤网架;二级过滤水箱进水口设置在二级过滤水箱出水口上方，在二级过滤水箱进水口与二级过滤水箱出水口之间设置过滤层;二级过滤水箱还设置有反冲清洗装置。采用分级过滤，过滤效果更好，过滤装置内部运行更加顺畅，增加了反冲清洗装置，能够有效防止过滤层的堵塞，使得整个过滤系统容易维护，有效延长使用寿命。
权利要求书
1.一种毛巾印染废水过滤装置，包括过滤水箱、进水口、出水口和排污口，其特征在于：过滤水箱分为沉降过滤水箱和二级过滤水箱;沉降过滤水箱进水口设置在沉降过滤水箱出水口下方，在沉降过滤水箱进水口与沉降过滤水箱出水口之间设置过滤网架;二级过滤水箱进水口设置在二级过滤水箱出水口上方，在二级过滤水箱进水口与二级过滤水箱出水口之间设置过滤层;二级过滤水箱还设置有反冲清洗装置。
2.根据权利要求1所述的毛巾印染废水过滤装置，其特征在于：其二级过滤水箱设置密度不同的一级过滤层与二级过滤层;所述反冲清洗装置包括设置在二级过滤水箱底部的反冲进水口、设置在二级过滤水箱上部的反冲出水口。
3.根据权利要求1所述的毛巾印染废水过滤装置，其特征在于：其沉降过滤水箱顶部外侧均设置有沉降溢流水箱。
4.根据权利要求1所述的毛巾印染废水过滤装置，其特征在于：其二级过滤水箱顶部外侧均设置有二级溢流水箱。
5.根据权利要求1所述的毛巾印染废水过滤装置，其特征在于：其沉降过滤水箱底部设置储污斗，储污斗底部设置排污口。
说明书
一种毛巾印染废水过滤装置
技术领域
本实用新型涉及一种废水过滤装置，具体的说是一种毛巾印染废水过滤装置，属于工业废水处理设备领域。
背景技术
纺织企业是传统企业，技术、设备落后、生产工艺能耗大。纺织工业是我国排放工业废水量较大的部门之一，据不完全统计，废水排放总量为我国工业废水排放总量的第六位，其中印染废水排放量占纺织工业废水排放量的80%，特别是在毛巾生产过程中，所产生的废水含有多种染色剂和大量纤维细绒毛，要重复利用具有一定难度。
目前，毛巾生产废水处理系统中，过滤装置仅由沉淀池与过滤格栅两部分组成，过滤效果非常不理想，而且长时间使用过滤格栅易堵塞，难以清理，使得整个过滤系统不能够正常运行，严重影响过滤装置的工作效率与污染废水的过滤效果。既浪费水资源，又会直接影响排放环境，造成严重的环境污染，难以实现水资源的可持续利用，一定程度上阻碍了毛巾印染工业向节水型生产方式的转化，不符合环保标准和建设节约型社会的要求。
实用新型内容
针对现有技术存在的不足，本实用新型所要解决的技术问题是，提供一种毛巾印染废水过滤装置，分级过滤效果更好，同时，设置有反冲清洗装置，有效防止过滤层堵塞，使得整个过滤系统容易维护，延长使用寿命。
为解决上述技术问题，本实用新型所采取的技术方案是一种毛巾印染废水过滤装置，包括过滤水箱、进水口、出水口和排污口，其过滤水箱分为沉降过滤水箱和二级过滤水箱;沉降过滤水箱进水口设置在沉降过滤水箱出水口下方，在沉降过滤水箱进水口与沉降过滤水箱出水口之间设置过滤网架;二级过滤水箱进水口设置在二级过滤水箱出水口上方，在二级过滤水箱进水口与二级过滤水箱出水口之间设置过滤层;二级过滤水箱还设置有反冲清洗装置。

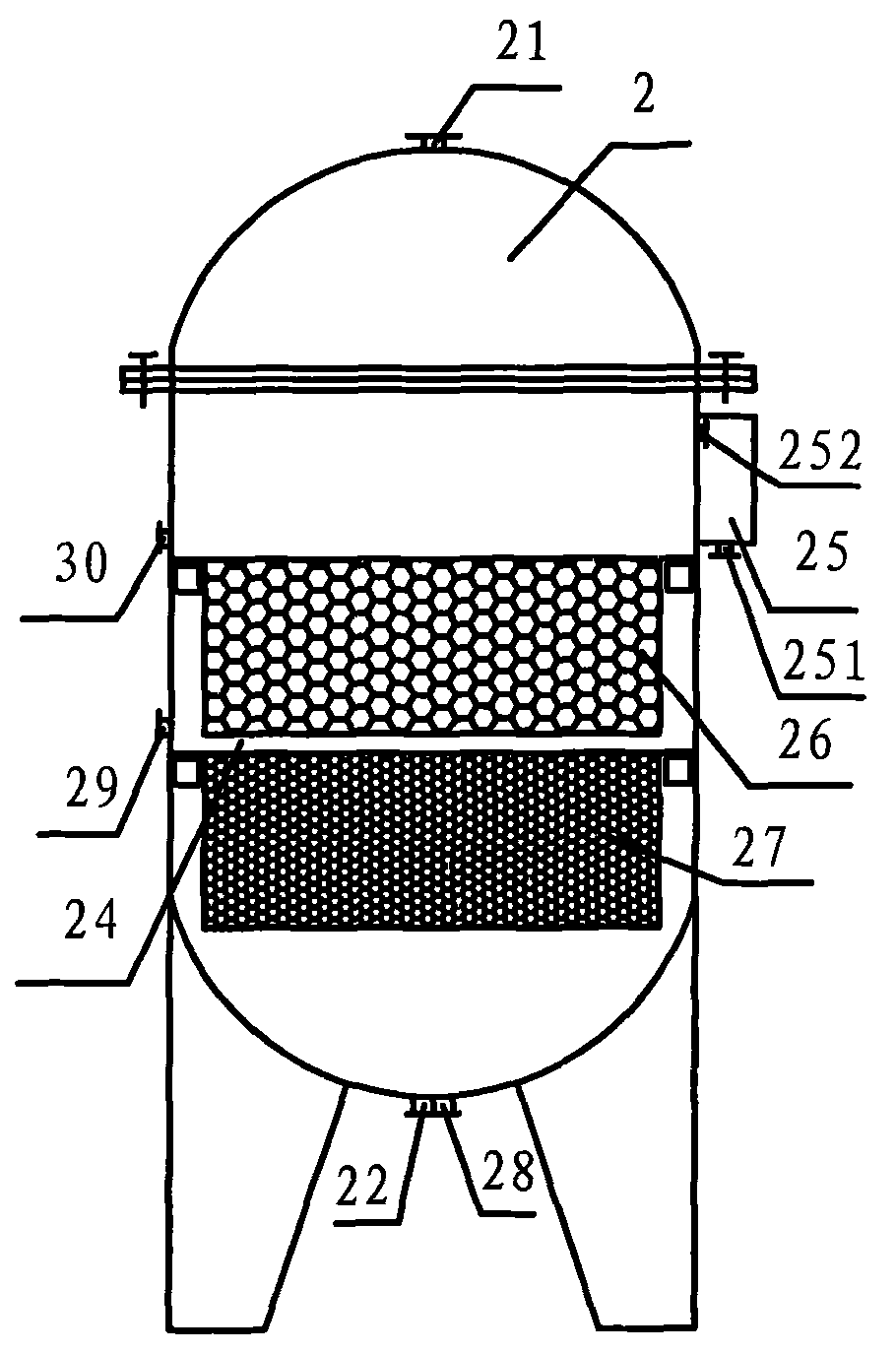

上述的毛巾印染废水过滤装置，其二级过滤水箱设置密度不同的一级过滤层与二级过滤层;所述反冲清洗装置包括设置在二级过滤水箱底部的反冲进水口和设置在二级过滤水箱上部的反冲出水口。
上述的毛巾印染废水过滤装置，其沉降过滤水箱顶部外侧均设置有沉降溢流水箱。
上述的毛巾印染废水过滤装置，其二级过滤水箱顶部外侧均设置有二级溢流水箱。
上述的毛巾印染废水过滤装置，其沉降过滤水箱底部设置储污斗，储污斗底部设置排污口。
本实用新型的毛巾印染废水过滤装置，采用分级过滤，先通过过滤网架的初步过滤将绒毛杂物去除，再通过二级过滤层进一步深层过滤，使得毛巾印染废水的过滤处理效果更好，为使过滤装置内部整体运行更加顺畅，还增加了反冲清洗装置，能够有效防止过滤层的堵塞，使得整个过滤系统容易维护，有效延长使用寿命。
