申请日2009.11.19
公开(公告)日2010.09.01
IPC分类号C02F3/28
摘要
本实用新型涉及空调领域中滤液的处理系统，具体为渗滤液处理系统热值回收装置。渗滤液处理系统热值回收装置，包括厌氧池(1)、厌氧循环泵(2)、换热器(3)、水源热泵机组(4)、热水循环泵(5)、冷水循环泵(6)、清水池(7)和排放装置(8)，其特征在于：厌氧池(1)与厌氧循环泵(2)连接，厌氧循环泵(2)与换热器(3)连接，换热器(3)与厌氧池(1)相连，换热器(3)分别与水源热泵机组(4)和热水循环泵(5)连接，清水池(7)与冷水循环泵(6)连接，冷水循环泵(6)与水源热泵机组(4)连接，在水源热泵机组(4)上设置排放装置(8)。
权利要求书
1.渗滤液处理系统热值回收装置，包括厌氧池(1)、厌氧循环泵(2)、换热器(3)、水源热泵机组(4)、热水循环泵(5)、冷水循环泵(6)、清水池(7)和排放装置(8)，其特征在于：厌氧池(1)与厌氧循环泵(2)连接，厌氧循环泵(2)与换热器(3)连接，换热器(3)与厌氧池(1)相连，换热器(3)分别与水源热泵机组(4)和热水循环泵(5)连接，清水池(7)与冷水循环泵(6)连接，冷水循环泵(6)与水源热泵机组(4)连接，在水源热泵机组(4)上设置排放装置(8)。
说明书
渗滤液处理系统热值回收装置
技术领域
本实用新型涉及空调领域中滤液的处理系统，具体为渗滤液处理系统热值回收装置。
背景技术
中温厌氧反应器需要将反应器内温度升高至30℃以上，因此中温厌氧反应器必须通过外加热保持其温度，而渗滤液处理站出水水温比较高，一般在25℃以上，因此将产品水的热量提取出来用于中温厌氧反应器的升温是非常经济的。
但是怎样使被加热介质(即污水 和循环介质的水完全分隔开，既要保证水源热泵机组不会污堵，又要保证渗滤液处理站产品水水温从25℃以上降到10℃以下，使废热能循环回收利用，降低成本就成为现在需要解决的问题。
发明内容
本实用新型正是针对以上技术问题，提供一种既能使被加热介质和循环介质的水完全分隔开，保证水源热泵机组不会污堵，又要使废热能循环回收利用，降低成本的渗滤液处理系统热值回收装置。
本实用新型的具体技术方案如下：

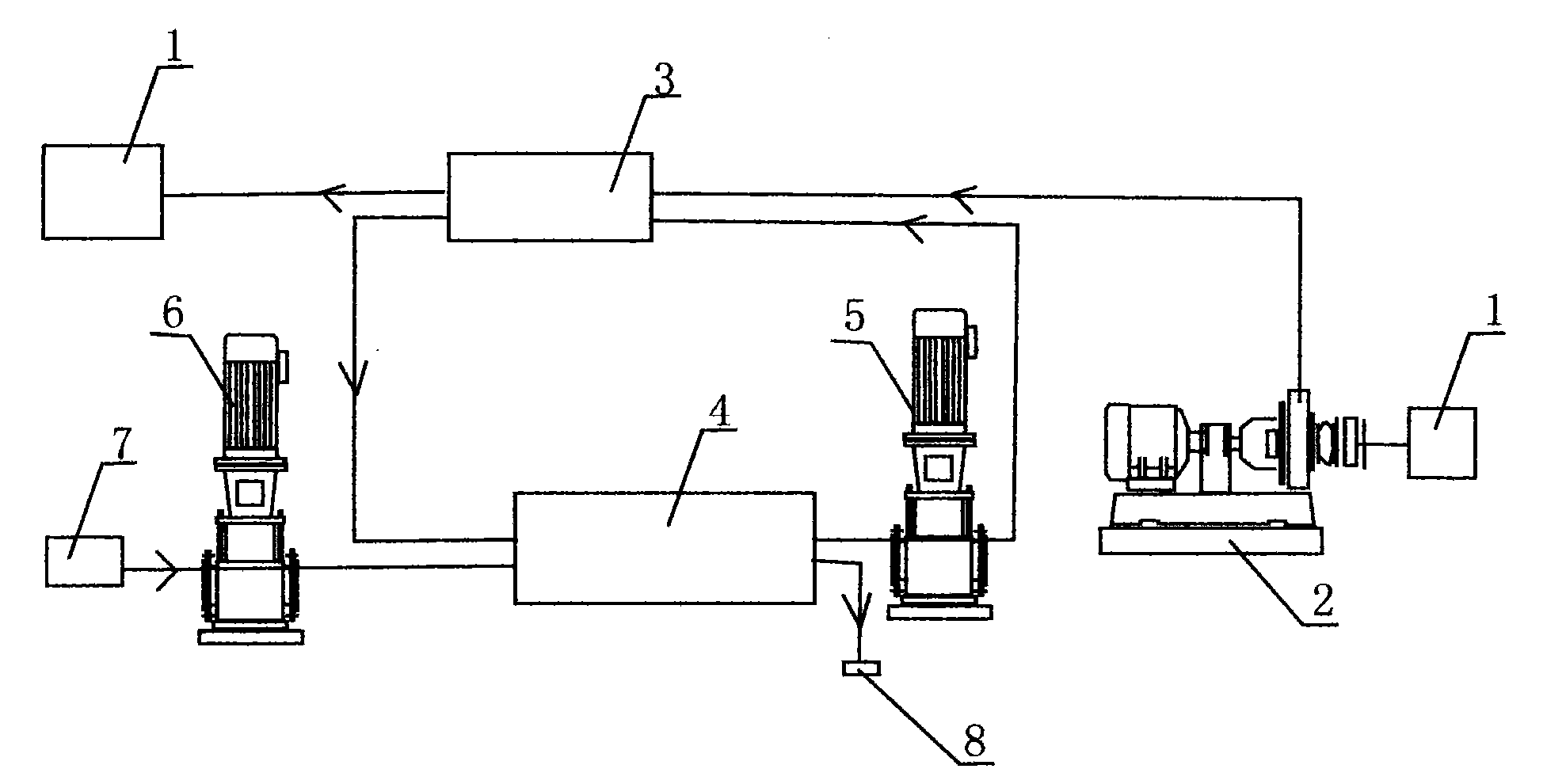

渗滤液处理系统热值回收装置，包括厌氧池1、厌氧循环泵2、换热器3、水源热泵机组4、热水循环泵5、冷水循环泵6、清水池7和排放装置8，厌氧池1与厌氧循环泵2连接，厌氧循环泵2与换热器3连接，换热器3与厌氧池1相连，换热器3分别与水源热泵机组4和热水循环泵5连接，清水池7与冷水循环泵6连接，冷水循环泵6与水源热泵机组4连接，在水源热泵机组4上设置排放装置8。
水源热泵机组4以水为热值载体，利用地表水(自来水、湖水、河水)或地下水及地热尾水，甚至工业废水、污水或土壤的低品位热能，通过消耗部分电能，将所取得的热量供给被加热介质，具有环保、高效、节能等优势。
中温厌氧反应器中的污水通过厌氧循环泵2进入换热器3升温后再回到反应器中，使反应器内水温维持在设定的温度值，水源热泵机组4将渗滤液处理站的产品水中的热量提取出来供给循环介质水，循环介质水与被加热介质(即污水)在换热器3中换热，既保证了很高的换热效率，又使被加热介质和循环介质水完全分隔开，以保证水源热泵机组4不会污堵，渗滤液处理站产品水水温从25℃以上降到10℃以下，使这部分废热能循环回收利用，满足了节能环保的要求，降低了运行成本。
本实用新型的技术效果表现在：在达到同样效果的情况下节约了运行成本，还利用了渗滤液处理站产品水中的废热，不会对排放受纳水体产生水温的冲击，机组运行更可靠、更稳定，保证了系统的高效性和经济性。
