申请日2009.11.19
公开(公告)日2010.10.20
IPC分类号C02F3/02
摘要
本实用新型涉及污水处理装置，尤其涉及一种污水生态处理装置。一种污水生态处理塔的曝气装置，它包括：安装在一个支架上的电机，所述电机上方带有一个罩壳，下部连接有个带有进风孔的曝气管，该曝气管穿透过滤层出口位于过滤层下部，所述支架下部位于过滤层高度上还设有一个倒锥形部件，所述曝气管位于其中，并伸出倒锥形部件的底部。本实用新型能有效提高曝气机的进气量，满足大处理量的要求。
权利要求书
1.一种污水生态处理塔的曝气装置，它包括：按装在一个支架上的电机，所述电机上方带有一个罩壳，下部连接有个带有进风孔的曝气管，该曝气管穿透过滤层出口位于过滤层下部，其特征在于，所述支架下部位于过滤层高度上还设有一个倒锥形部件，所述曝气管位于其中，并伸出倒锥形部件的底部。
2.根据权利要求1所述的一种污水生态处理塔的曝气装置，其特征在于，所述曝气管穿透过滤层之后端部带有一个不锈钢网罩。
3.根据权利要求1所述的一种污水生态处理塔的曝气装置，其特征在于，所述曝气管是一不锈钢空轴。
说明书
一种污水生态处理塔的曝气装置
技术领域
本实用新型涉及污水 处理装置，尤其涉及一种污水生态处理装置。
背景技术
随着社会的进步，对工业企业排放的废水要求越来越高，越来越多的企业开展了污水治理工程。为了治理污水，社会投入了大量资金人力。本申请人拥有的专利权，其中，申请人通过一个生态处理塔来实现污水治理，污水通过过滤层后，依次经过数道生态滤料进行处理，去除污水中的无机、有机物质，达到排放标准。为了向过滤层附着的有机微生物提供氧气，在处理塔塔顶部设有一个曝气机。目前该曝气机包括一个带有罩壳的电机，由该电机驱动的曝气直管并插入到过滤层下部实现曝气，但是这种结构进气量有限，无法满足大处理量的要求。
发明内容
本实用新型旨在解决现有技术的上述问题，提供一种污水生态处理塔的曝气装置。本实用新型能有效提高曝气机的进气量，满足大处理量的要求。

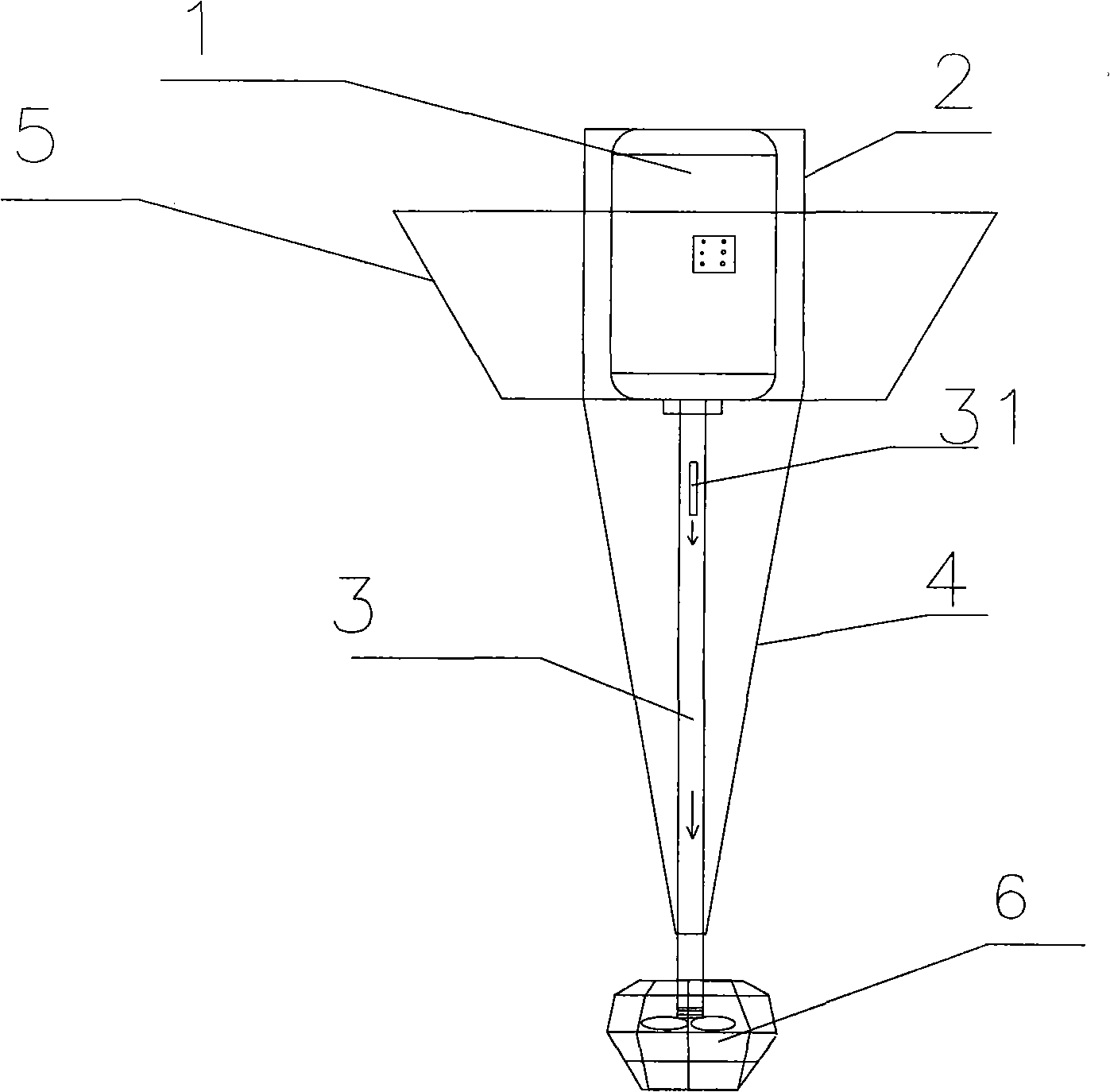

本实用新型是这样实现的：一种污水生态处理塔的曝气装置，它包括：按装在一个支架上的电机，所述电机上方带有一个罩壳，下部连接有个带有进风孔的曝气管，该曝气管穿透过滤层出口位于过滤层下部，所述支架下部位于过滤层高度上还设有一个倒锥形部件，所述曝气管位于其中，并伸出倒锥形部件的底部。
所述的一种污水生态处理塔的曝气装置，所述曝气管穿透过滤层之后端部带有一个不锈钢网罩。
所述的一种污水生态处理塔的曝气装置，所述曝气管是一不锈钢空轴。
本实用新型在曝气管周围设置了一个倒锥形的空间，从而形成一个负压区，能增加气体进入量，保证满足大处理量的要求。
