申请日2009.09.25
公开(公告)日2010.08.18
IPC分类号C02F11/02; C05F17/02
摘要
本实用新型涉及环保设备，尤其是涉及一种污泥微波快速高温堆肥处理装置。它主要由进泥口、传送带、微波处理隧道、滑槽、滚桶式堆肥反应器、出泥口等组成。其特征是：前段微波处理可对污泥进行破壁，有利于污泥的后续脱水处理，同时能对污泥进行灭菌处理实现污泥的无害化，同时提高污泥的温度为后段堆肥处理提前进入高温阶段打下基础，经堆肥后的污泥可以实现污泥的资源化。本实用新型适用于我国城市污水处理厂的污泥或河道底泥的减量化、无害化、资源化处理。
权利要求书
1.一种污泥微波快速高温堆肥处理装置，包括进样口(1)、微波处理隧道、滚桶式堆肥反应器(10)及出泥口(9)，其特征在于微波处理隧道内设有传送带(4)，前段上方设有进样口(1)，中段设有多个微波反射器(2)，后段连接滚桶式堆肥反应器(10)。
2.根据权利要求1所述的一种污泥微波快速高温堆肥处理装置，其特征在于微波处理隧道为矩形或圆形的一个封闭装置。
3.根据权利要求1所述的一种污泥微波快速高温堆肥处理装置，其特征在于贯穿于微波处理隧道的传送带(4)的两边带有挡板。
4.根据权利要求1所述的一种污泥微波快速高温堆肥处理装置，其特征在于微波发生器(2)位于微波处理隧道的顶部。
5.根据权利要求1所述的一种污泥微波快速高温堆肥处理装置，其特征在于污泥由传送带(4)经滑槽(5)进入滚桶式堆肥反应器(10)。
6.根据权利要求1所述的一种污泥微波快速高温堆肥处理装置，其特征在于滚桶式堆肥反应器(10)内有监视窗及取样口(6)。
7.根据权利要求1所述的一种污泥微波快速高温堆肥处理装置，其特征在于滚桶式堆肥反应器(10)中通过接种分配管(7)在堆肥过程中投入高效菌种。
说明书
一种污泥微波快速高温堆肥处理装置
技术领域
本实用新型涉及环保设备，尤其是涉及一种污泥微波快速高温堆肥处理装置。
背景技术
随着社会经济的发展，城市人口的增加，工业废水和城市生活污水的排放量日益增加，污泥的排放量也将随之增多。但因污泥量大、含水率高以及技术、设备和经济等因素制约，我国大量污泥仍一直未能得到有效处理。大量的污泥不经处理任意排放和堆置，不仅对环境造成污染，而且浪费了污泥中的有用资源，造成严重的环境污染并威胁到人体健康。如何将产量大、成分复杂的污泥，经过科学处理后使其减量化、无害化、资源化和稳定化，已成为世界各国广泛关注的课题。
到目前为止，常用的污泥处置和利用方法有焚烧、填埋、投海、用作建材原料和土地利用等。但各种方法也因污泥含水率高、容积大、有机物不稳定、重金属含量高且存在大量有毒有害物质等问题而存在许多缺限，使其应用受到一定的限制。焚烧法的技术与设备复杂，能耗大，投资高，在经济不够发达的地区难以推广;填埋法占用土地，且有二次污染的可能，同时还造成资源浪费;投海会污染海洋，对海洋生态系统和人类食物链会造成威胁，国际公约已明令禁止。由于污泥中含有丰富的有机物和N、P、K等营养元素以及钙、镁等植物所必需的微量元素，因此能够改良土壤结构，增加土壤肥力，促进作物的生长。从处置费用和废物资源化利用考虑，污泥土地利用无疑是最具有发展前景的技术。但污泥含水率较高，而且富集了污水中50%～80%的重金属，城市污水厂污泥中含有大量的难生物降解有机物，这些都成为限制污泥土地利用的瓶颈。因此降低或去除污泥中的重金属、减少污泥的含水率，将污泥中的难降解有机物转化为可生物降解成分就显得尤为重要。所以，研究一种高效、快速、方便的污泥处理处置工艺系统就有着十分迫切的需要。
污泥堆肥是处理污泥并使之资源化的一种重要技术，是最具前景的方式之一。污泥经堆肥处理后，不仅可以消除污泥本身的臭味，而且堆肥过程中产生的高温可以杀死污泥中大部分病原菌和寄生虫，达到无害化的目的。另外堆肥后，污泥中的有机质分解后形成的速效养分更利于植物吸收，堆肥产生的腐殖质能改良土壤，可作为优良的农田肥料。然而传统的污泥堆肥工艺也存在一定的缺陷：堆肥中初始微生物数量庞大，而有益微生物的优势不大;堆肥时间过长，不利于工业化、商业化应用;堆肥后重金属去除效果不明显，不利于污泥资源化;堆肥后有毒有害有机污染物的去除效果不明显，不利于处理后污泥农用;堆肥处理对污泥含水率的降低作用不大。所以如何克服堆肥的系列缺点，让堆肥工艺更加合理、高效和快速己成为了当今社会污泥处理处置急需解决的问题。
发明内容
本实用新型的目的是提供一种污泥微波快速高温堆肥处理装置，其能够彻底地杀死污泥中的病原体，消除恶臭，降解有机污染物质，固定重金属，并促进其中有机质的分解，提高其速效氮、磷含量，实现污泥的减量化、无害化和资源化。
本实用新型的目的是这样实现的：

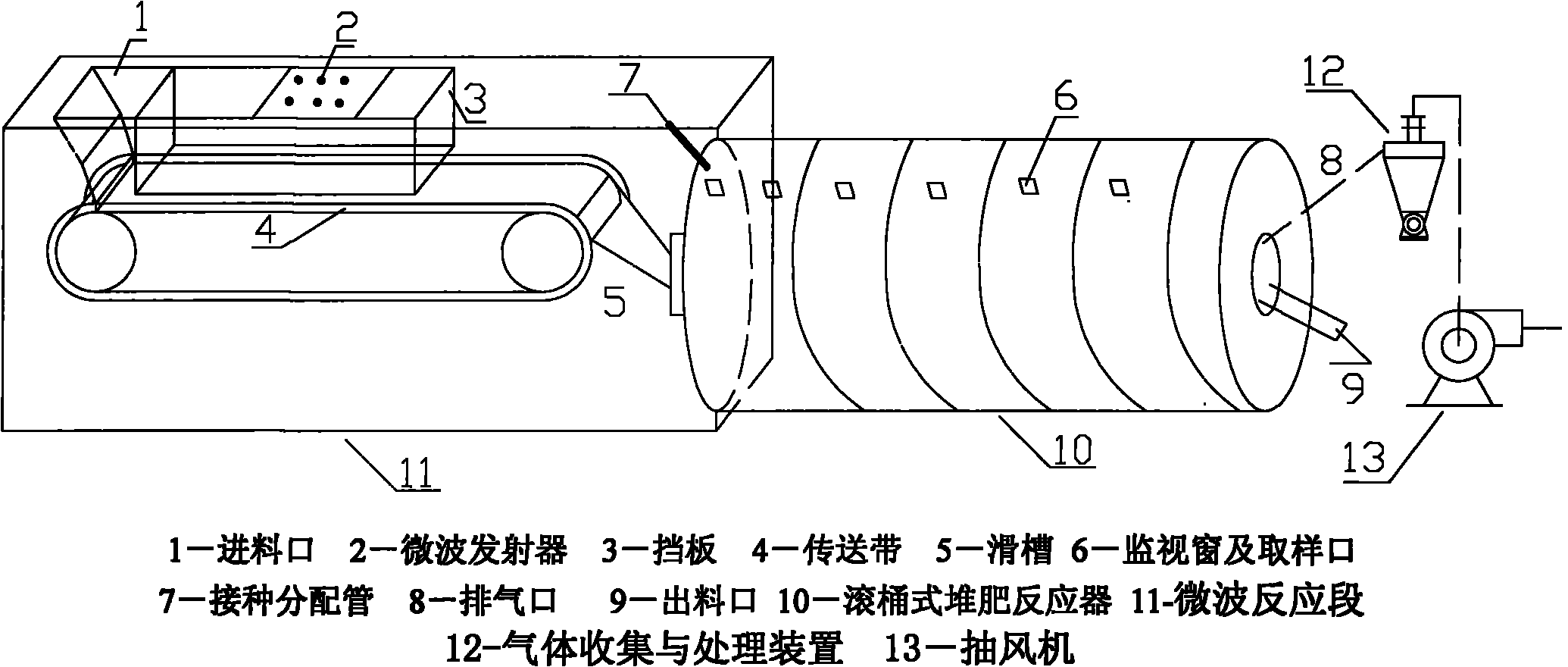

1、一种污泥微波快速高温堆肥处理装置，主要包括进样口(1)、微波处理隧道、滚桶式堆肥反应器(10)及出泥口(9)，其特征在于微波处理隧道为矩形或圆形的一个封闭装置，内设有带挡板的传送带(4)，前部上方设有进样口(1)，中段设有多个微波发生器(2)，后段连接滚桶式堆肥反应器(10);污泥由传送带(4)经滑槽(5)进入滚桶式堆肥反应器(10);滚桶式堆肥反应器(10)设有监视窗及取样口(6)。上述的微波处发生器两端设有弧形微波挡板(3)，有效防止微波外泄。
2、本污泥微波快速高温堆肥处理装置工作时，污泥进入进样品(1)，经落料器均匀地铺于传送带(4)上，接着经过微波处理隧道接受微波前处理使污泥温度达到80度左右，然后通过滑槽(5)进入滚桶式堆肥反应器(10)后经过10天的堆肥，最后由出料口(9)出泥。
3、本实用新型具有以下特点。
(1)对含水率≤80%的脱水污泥进行微波快速高温堆肥处理，只需加热到80～90℃，达到灭菌与破壁作用，同时为下一步的高温堆肥提供温度基础。
(2)通过前期微波处理使污泥温度提高后，直接进入堆肥程序大大减少堆肥时间，提高污泥堆肥进程。通过在堆肥中投加微生物菌种有利于堆体腐熟，并提高堆体腐熟度。
(3)本装置适用于处理中、小型污水处理厂每天产出的污泥，可实现连续操作与工业化生产。污水处理厂一天产出的污泥经微波处理后，可贮存在滚桶式堆肥反应器的一个槽中，每天通过旋转槽实现工业上的连续操作。
(4)微波发生器只设置在微波处理隧道中段的顶部，微波处理隧道的前部和后部有一定的距离成为过渡短，加上前后两段设置的微波挡板，同时整个装置为封闭的矩形或圆形，所以本装置的微波防泄漏效果显著。
