申请日2009.09.18
公开(公告)日2010.08.11
IPC分类号C02F9/14; C02F3/30; C02F103/38; C02F1/66; C02F1/24
摘要
本实用新型涉及一种聚酯生产工业废水处理装置，其特征在于它包括收集池(1)、汽提塔(2)、中和池(3)、厌氧塔(4)和耗氧池(5)，所述收集池(1)出口与汽提塔(2)进口相连，所述汽提塔(2)顶端气体出口与锅炉(6)相连，所述汽提塔(2)塔底水出口与中和池(3)进口相连，所述中和池(3)出口与厌氧塔(4)进口相连，所述厌氧塔(4)出口与耗氧池(5)进口相连。本实用新型一种聚酯生产工业废水处理装置，通过汽提塔对废水进行预处理，减少后续的废水处理量，减小设备的体积;将处于地下的厌氧池和耗氧池改为安置于地上的厌氧塔和耗氧池，占地面积小，且一旦泄露，能够及时发现，可有效防止污水渗透或泄露造成地下水污染。
权利要求书

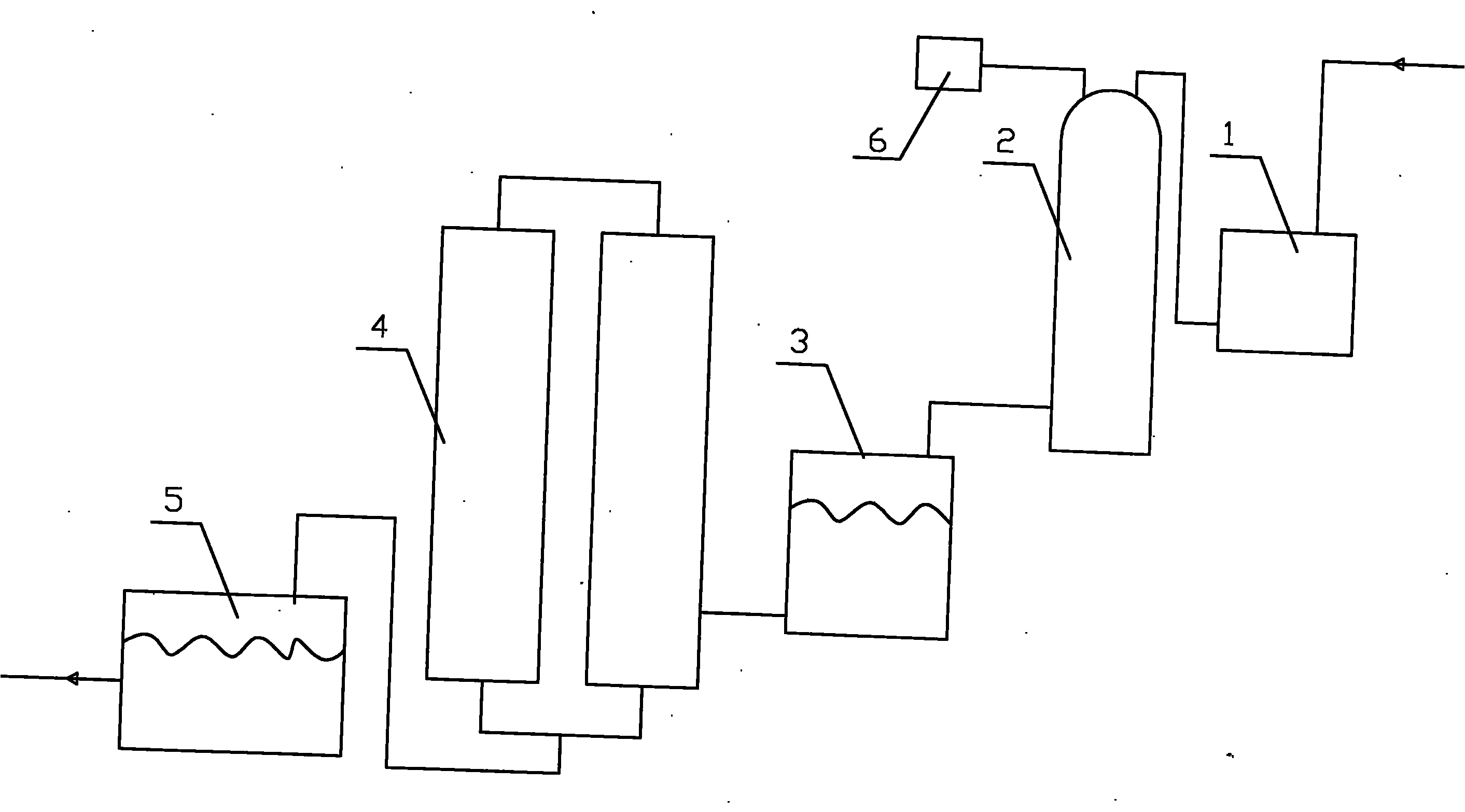

1.一种聚酯生产工业废水处理装置，其特征在于它包括收集池(1)、汽提塔(2)、中和池(3)、厌氧塔(4)和耗氧池(5)，所述收集池(1)出口与汽提塔(2)进口相连，所述汽提塔(2)顶端气体出口与锅炉(6)相连，所述汽提塔(2)塔底水出口与中和池(3)进口相连，所述中和池(3)出口与厌氧塔(4)进口相连，所述厌氧塔(4)出口与耗氧池(5)进口相连。
2.根据权利要求1所述的一种聚酯生产工业废水处理装置，其特征在于所述厌氧塔(4)有两个，所述两个厌氧塔(4)并联连接。
说明书
聚酯生产工业废水处理装置
(一)技术领域
本实用新型涉及一种聚酯生产工业废水处理装置。
(二)背景技术
在本实用新型作出之前，聚酯生产过程中，反应生成的工业废水需先进入中和池中和后，再经过厌氧池、耗氧池反应后排放，其厌氧池、耗氧池占地面积大，且其防渗能力很难保证，污水从池子中渗透或泄露很难发现，容易造成地下水的污染。
(三)发明内容
本实用新型的目的在于克服上述不足，提供一种占地面积小、可防止污水渗透或泄露造成地下水污染的聚酯生产工业废水处理装置。
本实用新型的目的是这样实现的：一种聚酯生产工业废水处理装置，其特征在于它包括收集池、汽提塔、中和池、厌氧塔和耗氧池，所述收集池出口与汽提塔进口相连，所述汽提塔顶端气体出口与锅炉相连，所述汽提塔塔底水出口与中和池进口相连，所述中和池出口与厌氧塔进口相连，所述厌氧塔出口与耗氧池进口相连。
本实用新型一种聚酯生产工业废水处理装置，通过汽提塔对废水进行预处理，减少后续的废水处理量，减小设备的体积;将处于地下的厌氧池和耗氧池改为安置于地上的厌氧塔和耗氧池，占地面积小，且一旦泄露，能够及时发现，可有效防止污水渗透或泄露造成地下水污染。
