申请日2005.02.28
公开(公告)日2006.04.12
IPC分类号C02F3/02
摘要

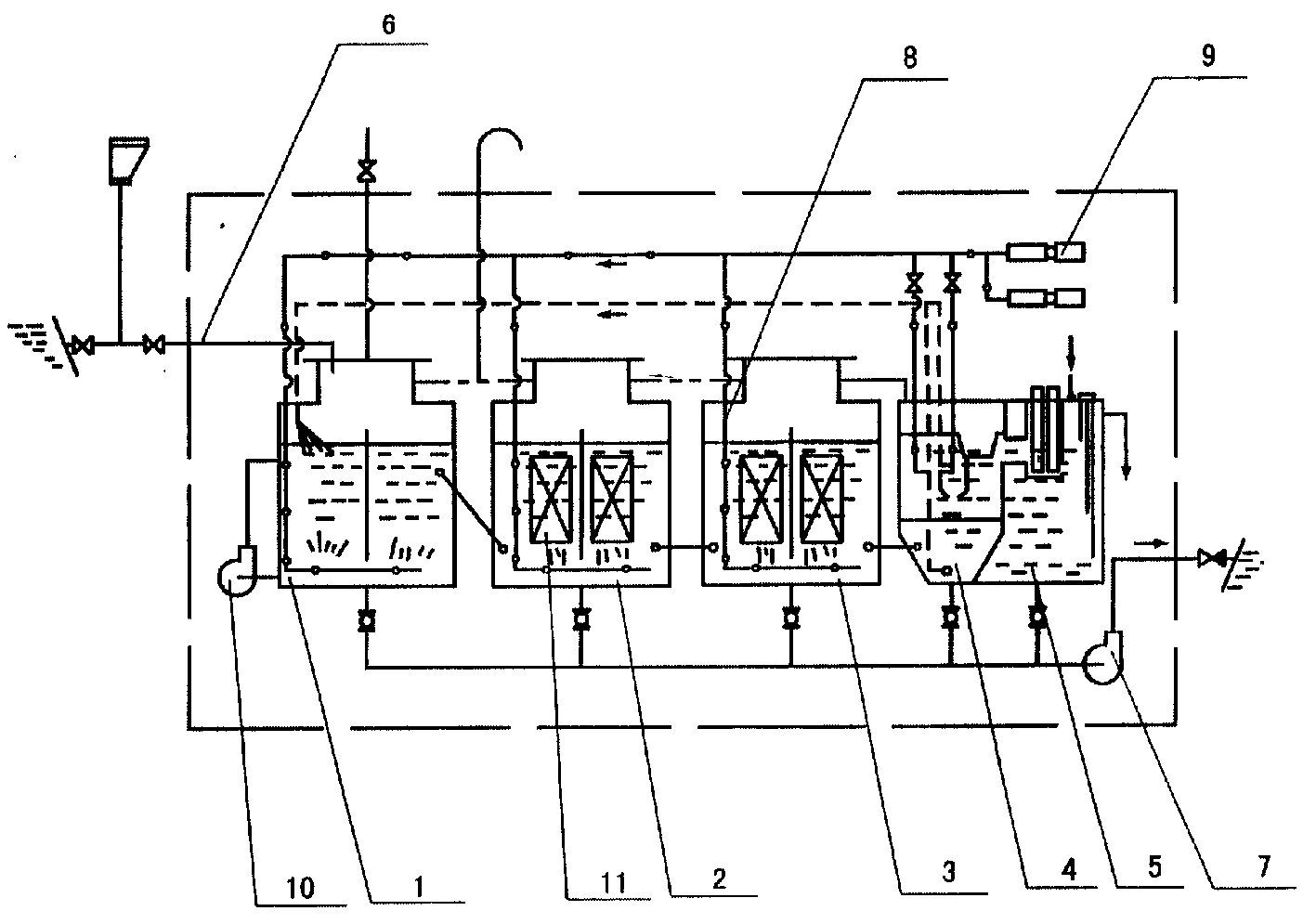

本实用新型公开了一种船用生化法生活污水处理装置，它包括第一曝气室(2)、第二曝气室(3)、沉淀室(4)、消毒集水室(5)和曝气管(8)，所述第一曝气室(2)中设有刚性填料(11)，所述刚性填料(11)为多面球状，所述曝气管(8)为微米级的超微孔曝气软管，第一曝气室(2)前串接有调节腔(1)，调节腔(1)与污水进管(6)相通，调节腔(1)中设有的超微孔曝气管(8)与气源相连通，调节腔(1)外设有粉碎泵(10)，粉碎泵(10)的进水口和出水口分别与调节腔(1)相连通。它解决了高浓度污水生物膜的高耗氧速度与高效充氧平衡的难题，维持生物膜处理的连续高效运转，达到高处理负荷且效果稳定。
权利要求书
1、一种船用生化法生活污水处理装置，它包括第一曝气室(2)、第二曝气 室(3)、沉淀室(4)、消毒集水室(5)和曝气管(8)，其特征在于所述第一曝 气室(2)中设有刚性填料(11)，所述刚性填料(11)为多面球状，所述曝气 管(8)为微米级的超微孔曝气软管。
2、根据权利要求1所述的船用生化法生活污水处理装置，其特征在于所述 第一曝气室(2)前串接有调节腔(1)，调节腔(1)与污水进管(6)相通，调 节腔(1)中设有的超微孔曝气管(8)与气源相连通，调节腔(1)外设有粉碎 泵(10)，粉碎泵(10)的进水口和出水口分别与调节腔(1)相连通。
3、根据权利要求2所述的船用生化法生活污水处理装置，其特征在于所述 粉碎泵(10)的进水口与调节腔(1)的下部相通，粉碎泵(10)的出水口与调 节腔(1)的上部相通。
说明书
船用生化法生活污水处理装置
技术领域
本实用新型涉及一种船用生化法生活污水处理装置。
背景技术
生活污水处理法主要有物理法、化学法、物理化学法以及生化法，采用生 化法处理生活污水是一种节约能源的低成本处理方法，它是利用活性污泥和生 物膜来对污水进行处理，将污水中的有机物分解为二氧化碳和水等无害物质， 污泥则形成絮状团与水分离。活性污泥和生物膜中的生物以好氧菌为主，并伴 有浮游物、原生动物、后生动物及藻类，经沉淀的水加入药剂将细菌杀死后排 放。目前船用生化法处理污水装置由曝气柜、沉淀柜、消毒集水柜和曝气管组 成，曝气柜中设有软性填料，软性填料易板结，造成生物膜的失效，其夏季的 生化需氧量BOD去除率约为92%--94%，冬季的生化需氧量BOD去除率约为 60%-65%，整个装置的处理负荷梯度拉不开，不能做到高效充氧和有视物的快速 水解，污水处理效率低。
发明内容
本实用新型提供一种船用生化法生活污水处理装置，它解决了高浓度污水 生物膜的高耗氧速度与高效充氧平衡的难题，维持生物膜处理的连续高效运转， 达到高处理负荷且效果稳定。
本实用新型的技术方案如下：一种船用生化法生活污水处理装置，它包括 第一曝气室、第二曝气室、沉淀室、消毒集水室和曝气管，所述第一曝气室中 设有刚性填料，所述刚性填料为多面球状，所述曝气管为微米级的超微孔曝气 软管。
所述第一曝气室前串接有调节腔，调节腔与污水进管相通，调节腔中设有 的超微孔曝气软管与气源相连通，调节腔外设有粉碎泵，粉碎泵的进水口和出 水口分别与调节腔相连通;所述粉碎泵的进水口与调节腔的下部相通，粉碎泵 的出水口与调节腔的上部相通。
采用上述技术方案后，曝气室、调节腔中采用微米级的超微孔曝气，气泡 与水的接触比表面积大，输氧效率高。采用超微孔曝气与多面球状刚性填料配 合充氧，增加气泡在填料上附着留驻;粉碎泵的进水口与调节腔的下部相通， 则调节腔中微气泡的浮升与粉碎泵的抽水逆向流动，变相增加了曝气水深;粉 碎泵在粉碎悬浮固体的同时，其叶轮对气水混合物加压和剪切，增加了氧的传 质反应速度;粉碎泵的出水口与调节腔的上部相通，则泵的出水与腔顶气流冲 击，造成跌水充氧的效果，使充氧后水中含氧量接近饱和浓度，达到高效充氧 的效果。在高效充氧的同时，污水经过填料具有一定停留时间，在填料表面形 成生物膜，在充氧条件下，生物膜上繁殖大量好氧微生物，起到净化和降解污 水中有机物的作用，由于多面球状刚性填料的比表面积大，所形成的生物膜与 有机物的接触面大大增加，则生物膜的新陈代谢加快，加速了有机物的降解， 使曝气室中的耗氧量也大大加快，解决了生物膜的高耗氧量与向污水中高效充 氧平衡的难题，提高了第一曝气室的处理负荷。第一曝气室的高耗氧量使第一 曝气室的出水中含氧量大大降低，氧浓度梯度加大，有利于第二曝气室中的高 效充氧。本装置第一曝气室的BOD去除率可达到75%，整个流程BOD的去除率 达到97%，且出水水质好。
