申请日2005.06.28
公开(公告)日2006.08.02
IPC分类号C02F3/30
摘要
本实用新型污水生物处理频繁硝化反硝化装置，最适用于城市污水处理和部分工业废水处理，通过在反应池中设置进水布水装置、隔板和曝气器使污水形成螺旋推流前进状态，提高反应池中的污泥浓度，以提高系统的硝化反应速度，造成污水频繁经历缺氧(厌氧)-好氧环境，实现频繁硝化反硝化。所需的曝气时间可以大大缩短，一般在4个小时左右，反应时间大约为传统生物脱氮工艺的一半;减少土地占用面积，基建以及设备投资费用可以比传统工艺节省约1/4左右。其结构简单，运行稳定，反应时间较短，反应容积较小，效率高，降低能耗，节省运行费用，具有良好经济和社会效益。
权利要求书

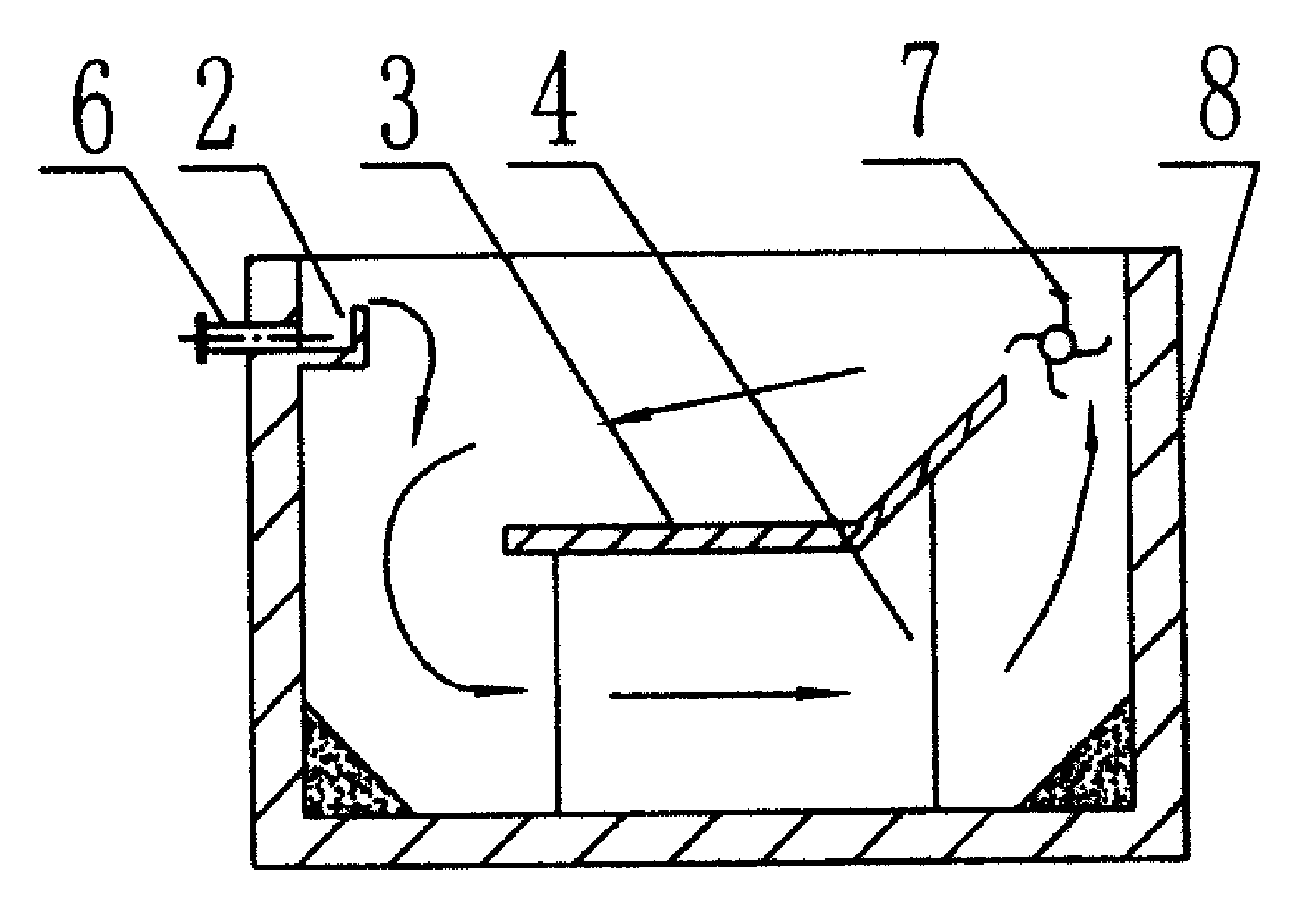

1.污水生物处理频繁硝化反硝化装置，其特征在于：在设置的反应池(8)的前端设有进泥管 (1)，末端设有出水管(5);沿反应池(8)长度方向设有进水布水装置，反应池(8)内设有隔板(3)， 隔板(3)下设有支撑墙(4)，隔板(3)上方设有由电机控制转动的曝气器(7)。
2.根据权利要求1所述的污水生物处理频繁硝化反硝化装置，其特征在于：所述沿反应池(8) 长度方向设置的进水布水装置可以设在反应池的一侧或两侧池壁上，也可以与池壁分开单独设置。
3.根据权利要求1或2所述的污水生物处理频繁硝化反硝化装置，其特征在于：所述进水布 水装置由进水槽或穿孔管或穿孔墙(2)、与其相通的进水管(6)组成。
4.根据权利要求1所述的污水生物处理频繁硝化反硝化装置，其特征在于：所述的隔板(3) 可以横折设置，也可以竖直设置。
5.根据权利要求1所述的污水生物处理频繁硝化反硝化装置，其特征在于：所述的曝气器(7) 用由转轴和2～12块板构成的转板曝气器。
说明书
污水生物处理频繁硝化反硝化装置
技术领域
本实用新型涉及污水的生物脱氮技术领域，具体的说是一种用于城市污水和部分工业废水生 物处理频繁硝化反硝化装置。
背景技术
我国氮素污染导致的水体污染问题严重，湖泊“水华”、近海“赤潮”时有发生。水体富营养 化已危害农业、渔业、旅游业等诸多行业;并对饮水卫生和食品安全构成威胁。治理氮素污染，国 内外常见的工程技术有空气吹脱法、选择性离子交换法、折点氯化法、磷酸氨镁沉淀法、生物脱氮 法等。其中，生物脱氮是最经济有效的治理技术。近些年来，许多国家加强了对生物脱氮的研究， 并在理论和技术上都取得了很大突破。以“同步硝化-反硝化工艺”、“厌氧氨氧化工艺”等为标志 的大批新型生物脱氮技术的先后问世，不仅弥补了传统硝化-反硝化工艺的缺陷，提高了废水脱氮 效率，降低了废水脱氮成本，也填补了高浓度含氮废水没有直接生物脱氮技术的空白。传统脱氮工 艺要达到很好的脱氮效果，必须保证足够的曝气时间，以满足硝化菌群的大量生长，达到硝化的目 的，因此整个反应时间较长，一般在8个小时左右。传统脱氮工艺为实现良好的脱氮效果，需要对 曝气池的硝化液进行大比率(通常在100-400%)回流，同时要保证足够长的曝气时间促使氨氮硝 化，因此能耗较大，运行费用较高。
发明内容
本实用新型的目的是提供一种污水生物处理频繁硝化反硝化装置，它能解决污水生物脱氮工 艺耗时过长的问题，提高脱氮效率，降低基建投资和污水处理成本。
本实用新型污水生物处理频繁硝化反硝化装置，在设置的反应池的前端设有进泥管，末端设 有出水管;沿反应池长度方向设有进水布水装置，反应池内设有隔板，隔板下设有支撑墙，隔板上 方设有由电机控制转动的曝气器。
本实用新型污水生物处理频繁硝化反硝化装置，所述沿反应池长度方向设置的进水布水装置 可以设在反应池的一侧或两侧池壁上，也可以与池壁分开单独设置，进水布水装置由进水槽或穿孔 管或穿孔墙、与其相通的进水管组成;隔板可以横折设置，也可以竖直设置;曝气器用由转轴和2～ 12块板构成的转板曝气器。
本实用新型污水生物处理频繁硝化反硝化装置，最适用于城市污水和部分工业废水处理，通 过在反应池中设置进水布水装置进行布水，提高反应池中的污泥浓度，以提高系统的硝化反应速度; 在反应池中采用隔板和曝气器使污水形成螺旋推流前进状态，造成污水频繁经历缺氧(厌氧)—好 氧环境，实现频繁硝化反硝化，最终实现氮素从污水中的去除。与传统生物脱氮技术相比：所需的 曝气时间可以大大缩短，一般在4个小时左右，反应时间大约为传统硝化工艺的一半;减少土地占 用面积，基建以及设备投资费用可以比传统工艺节省约1/4左右。其结构简单，运行稳定，反应时 间较短，反应器容积较小，效率高，降低能耗，节省运行费用，具有良好经济和社会效益。
