申请日2005.06.20
公开(公告)日2007.04.04
IPC分类号E03C1/12; E03B11/02; G05D9/12; F16K31/00
摘要
生活废水的净水与污水全自动分开机，它属于光电控制领域，由抽水泵、三通管、控制电路和外壳组成，控制电路中发光源和控制开关分别安装在三通管两侧，有水开关与发光源连接，发光源可照射控制开关，控制开关与抽水泵、电磁阀连接，生活废水进入三通管，有水开关导通，发光源发光照射控制开关，是净水控制开关导通，抽水泵、电磁阀工作，水被抽入储水箱用于冲马桶，是污水控制开关不导通，抽水泵、电磁阀不工作，水被直接排下水管道。
权利要求书
1、生活废水的净水与污水全自动分开机，由抽水泵(1)、三通管(13)、 控制电路和外壳(15)组成，控制电路中发光源与控制开关分别安装在三通管 (13)两侧，其特征在于：一个常断继电器(11)输出端与并联的抽水泵(1)、 电磁阀(15)连接，与一个常断行程开关(5)串联接入生活电源，常断继电器 (11)的输入端与光敏电阻(12)连接，发光源与可调电阻(3)串联，将它们并 联也与常断行程开关(5)接入生活电源。
2、根据权利要求1所述的装置，其特征在于：控制开关是由光敏电阻(12)和 常断继电器(11)连接而成，发光源是灯泡(4)，有水开关是由常断行程开关 (5)、推杆(7)、浮球(8)、橡胶膜(9)组成。
3、生活废水的净水与污水全自动分开机，由抽水泵(1)、三通管(13)、 控制电路和外壳(15)组成，控制电路中发光源与控制开关分别安装在三通管 (13)两侧，其特征在于：控制开关与并联的抽水泵(1)、电磁阀(14)串联 接入生活电源，控制光源电路中一个电极(19)、发光源、可调电阻(3)串联与 三极管(17)集电极连接，另一个电极(19)与三极管(17)基极连接，在发 光源与三极管(17)发射极之间加上一个低压直流电源(16)。
4、根据权利要求3所述的装置，其特征在于：控制开关是一个晶闸管(.20)， 两个电极(19)相当于有水开关，发光源是一个发光二极管(18)。
说明书
生活废水的净水与污水全自动分开机
技术领域：本实用新型涉及光电自动控制技术领域，提供一种能将生活 废水中的净水与污水分开的装置。
背景技术：现在家庭、宾馆的废水都直接排入下水道，其中有大部分比 较干净的水还可以再次利用(冲抽水马桶)，如洗澡时冲澡的水，洗衣时漂 洗的水，洗碗、洗菜第二、三遍的水。

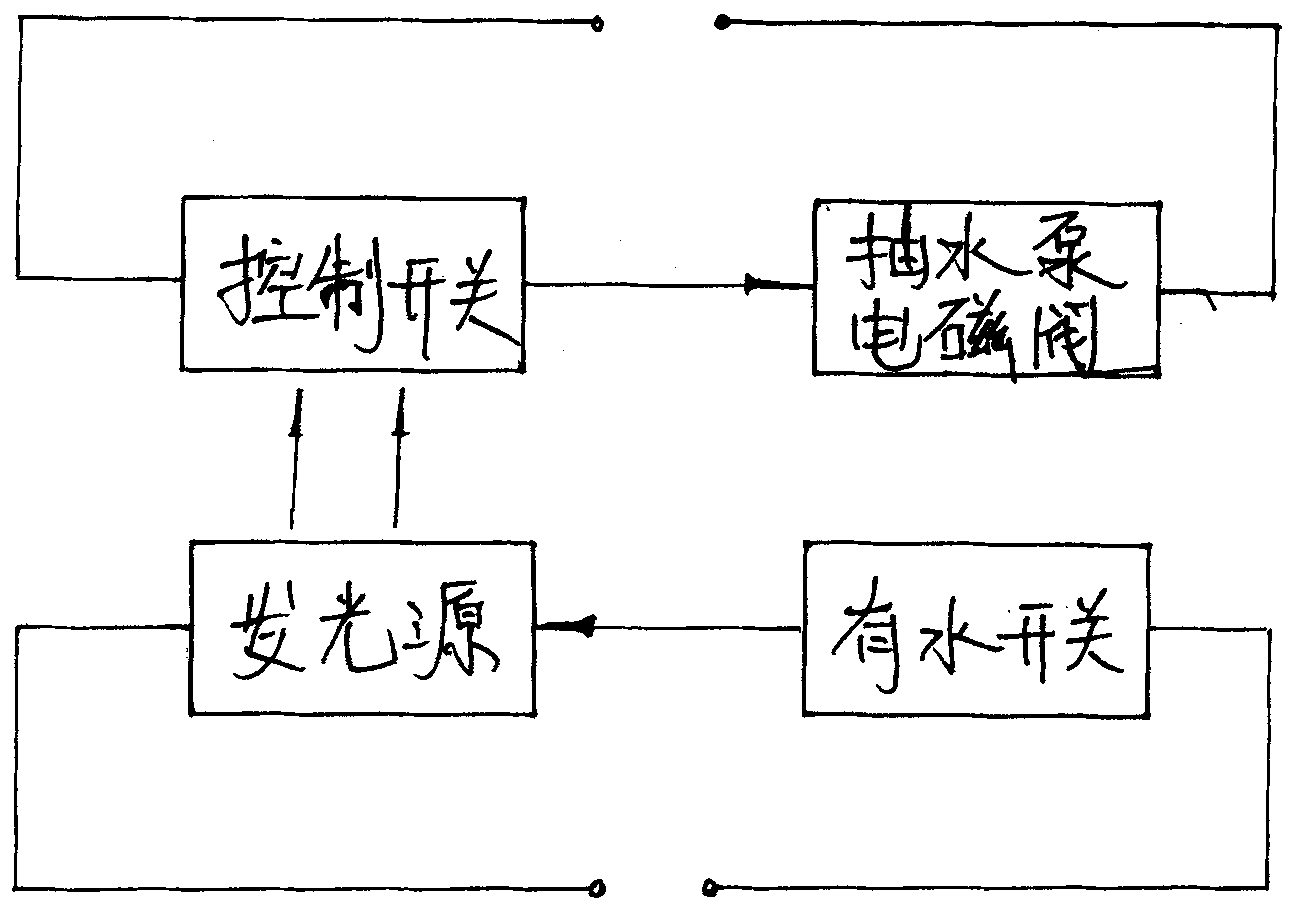

发明内容：本发明提供一种能将生活废水中比较干净的水和污水分开， 使比较干净的水再利用的装置。本实用新型是这样实现的：它由抽水泵、三 通管、控制电路和外壳组成，三通管一端与排废水管道相连，另一端与抽水 泵相接，再一端与电磁阀连接，控制电路中发光源与控制开关分别安装在三 通管两侧。控制光源电路可直接接入生活电源，整个电路是这样连接的，一 个常断继电路输出端与并联的抽水泵、电磁阀连接，与一个常断行程开关串 联接入生活电源，常断继电器的输入端与光敏电阻连接，发光源与可调电阻 串联，将它们并联也与常断行程开关接入生活电源，控制开关是由光敏电阻 和常断继电器连接而成，发光源是灯泡，有水开关是由常断行程开关、推杆、 浮球、橡胶膜组成，在水浮力和推杆作用下控制常断行程开关。控制光源电 路也可是一个单独电路，整个电路是这样连接的，控制开关与并联的抽水泵、 电磁阀串联接入生活电源，控制光源电路中一个电极、发光源、可调电阻串 联与三极管集电极连接，另一个电极与三极管基极连接，在发光源与三极管 发射极之间加上一个低压直流电源，控制开关是一个晶闸管，两个电极相当 于有水开关，发光源是一个发光二极管，两种电路中有一个可调电阻，通过 调节这电阻，可控制发光源发光强度，而选择净水的清洁程度。生活废水中 净水比较纯净，透光性强，污水比较浑浊，透光性差。利用这个特点，当生 活废水进入三通管时，有水开关利用水的浮力或导电性等特性导通，控制发 光源发光，发光源发光经聚焦通过三通管，经过生活废水照射控制开关，控 制控制开关是否导通，控制开关是否导通控制水泵和电磁阀工作。当生活废 水比较干净时，净水透光性强，光线照射控制开关使其导通，控制抽水泵和 电磁阀电路接通，电磁阀堵住污水出口，抽水泵抽水，水从抽水泵出口排出， 可排入一个贮水箱，来冲马桶，如果是污水，透光性差，光线照射在控制开 关上很少，控制开关不导通，这样抽水泵和电磁阀也不工作，污水从三通管 污水出口排入下水道，如果三通管内无水，有水开关断开，整个装置不工作。 三通管可以用透光材料，也可以不透明的材料制成，而在发光源和控制开关 处有透光窗，外壳的作用可使控制电路在一个暗盒里，避免了外部光线对电 路的影响，防水美观。这样就实现了将生活废水中比较干的净水和污水分开， 使净水再次被利用，污水排入下水道的全自动装置。
