申请日2005.06.27
公开(公告)日2006.08.30
IPC分类号E21B43/34; C02F1/02
摘要
一种污油污水回收加热储油槽。主要解决现有的储油槽冬季时易使污油凝结而难以排出或堵塞螺杆泵的问题。其特征在于：箱体(1)底部固定有电加热器(2)。该污油污水回收加热储油槽在冬季使用时可对内部的污油污水进行加热，有效地防止了污油凝结，避免了污油污水溢出污染环境，具有结构简单、成本低的特点。
权利要求书

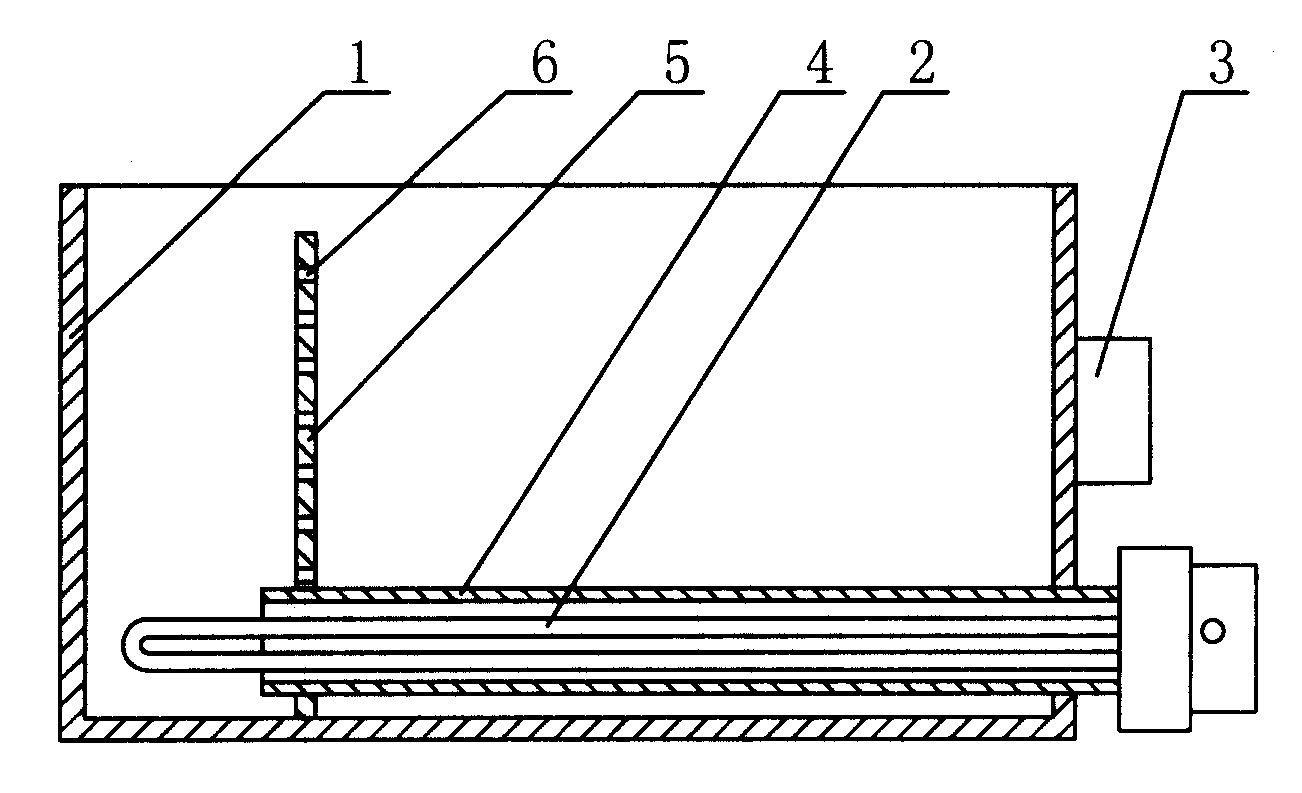

1、一种污油污水回收加热储油槽，包括箱体(1)，其特征在于： 箱体(1)底部固定有电加热器(2)。
2、根据权利要求1所述的污油污水回收加热储油槽，其特征在 于：箱体(1)侧壁固定有分线盒(3)。
3、根据权利要求1所述的污油污水回收加热储油槽，其特征在 于：电加热器(2)外有套管(4)。
4、根据权利要求1所述的污油污水回收加热储油槽，其特征在 于：箱体(1)内固定有带网孔(6)的隔板(5)。
5、根据权利要求1所述的污油污水回收加热储油槽，其特征在 于：电加热器(2)为2个。
说明书
污油污水回收加热储油槽
技术领域：
本实用新型涉及油田采油领域中作业时所用的井口污油污水处 理装置，尤其是污油污水回收加热储油槽。
背景技术：
油田采油过程中，经常需要进行井下作业，此时在井口处会流出 很多含油污水，为了不污染环境，通常在井口处设置储油槽，目前用 作回收装置上的储油槽在冬季使用时，易使污油凝结而难以排出或堵 塞螺杆泵，造成污油污水溢出污染环境。
实用新型内容：
为了克服现有的储油槽冬季时易使污油凝结而难以排出或堵塞 螺杆泵的不足，本实用新型提供一种污油污水回收加热储油槽，该污 油污水回收加热储油槽在冬季使用时可对内部的污油污水进行加热， 有效地防止了污油凝结，避免了污油污水溢出污染环境，具有结构简 单、成本低的特点。
本实用新型的技术方案是：该污油污水回收加热储油槽包括箱 体，箱体底部固定有电加热器。
上述的箱体侧壁固定有分线盒;电加热器外有套管;箱体内固定 有带网孔的隔板;电加热器为2个。
本实用新型具有如下有益效果：由于采取上述方案，在冬季时可 将电加热器通电，电加热器使箱体内的污油污水温度升高，尽而有效 地防止了污油凝结，避免了污油污水溢出污染环境，结构简单、成本 低。
