申请日2005.06.24
公开(公告)日2006.10.11
IPC分类号C02F1/00; F16L55/11
摘要
本实用新型公开了一种水处理装置的过滤管封头，尤其是膜管封头。它包括封头本体、封头本体前部环形密封圈座、中部环形凸起的固定部、加强筋、贯穿封头本体的顶部带螺纹的通水孔。其自封头本体后部至中部环形凸起固定部设置一个顶部有通水孔的不锈钢加固帽。不锈钢加固帽的设置，不仅使整个产品光彩夺目、美观漂亮、与整个水处理装置用全不锈钢制成的格调趋于一致，而且极其重要的是有效地防止封头与膜管结合部的开裂和封头与水管连接处通水孔之涨裂，保证整个水处理装置正常运行，确保经处理后纯净水的质量。
权利要求书

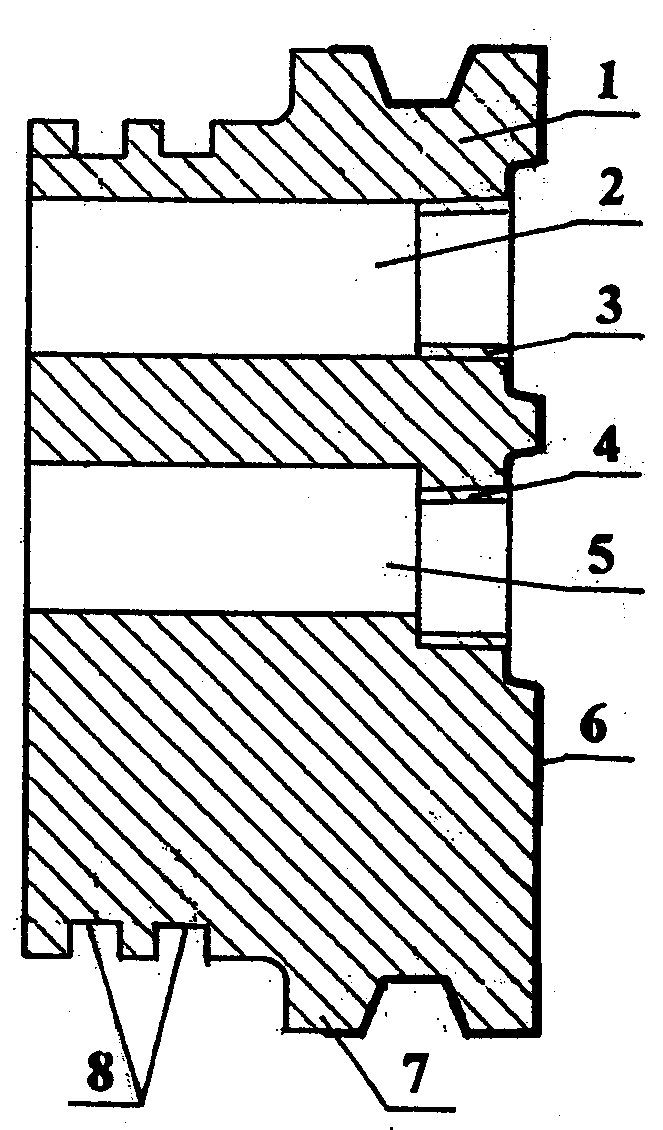

1.一种水处理装置膜管封头，包括封头本体(1)、封头本体前部环形密封圈座(8)、 中部环形凸起的固定部(7)、加强筋(9)和贯穿封头本体的顶部带螺纹的通水孔，其特征在 于，自封头本体后部至中部环形凸起固定部设置一个顶部有通水孔的不锈钢加固帽(6)。
2.如权利要求1所述的水处理装置膜管封头，其特征在于，不锈钢加固帽的厚度是 1mm以下。
3.如权利要求1所述的水处理装置膜管封头，其特征在于，贯穿封头本体的顶部带 螺纹的通水孔(2、5)是二个。
4.如权利要求1至3任意一项权利要求所述的水处理装置膜管封头，其特征在于， 所述的环形密封圈座为二个。
说明书
一种水处理装置膜管封头
技术领域
本实用新型涉及一种水处理装置的密封器具，具体地说是过滤管的封头。
背景技术
随着人类生活水平的提高和对健康、卫生意识的不断增强，人们对饮用水卫生 合格的要求越来越强烈。各类型的、包括家庭型饮用水处理设备和装置纷纷问世。这 些水处理设备总少不了对水的消毒、杀菌、过滤。因此对过滤管，尤其是膜管两端以 封头密封，使普通自来水首先经过高密度过滤膜杀菌消毒是必需的，因而对这种封头 的需求量也会很大。目前，这种膜管封头一般以塑料注塑而成。为了降低成本多采用 ABS塑料。封头与膜管连接采用不锈钢抱箍固定。当水处理装置操作时，接入的管道 水在膜管内形成12-20kg/cm2高压。而ABS抗疲劳性能较差，在承受高压情况下首先 在连接部出现开裂现象。接入水管的通水孔也会出现涨裂。无论是出现涨裂或开裂， 会使过滤后净水与普通水混合而必然降低水处理质量，直接影响水处理装置整机的正 常运行。因此，一个耐用的合格的膜管封头，对确保水处理质量十分重要。
发明内容
本实用新型所要解决的技术问题是弥补上述缺陷，向社会提供一种合格、耐用的 水处理装置膜管封头。
本实用新型的设计方案是这样实现的，它包括封头本体、封头本体前部环形密封 圈座、中部环形凸起的固定部、加强筋和贯穿封头本体的顶部带螺纹的通水孔。而自 封头本体后部至中部环形凸起固定部设置一个顶部有通水孔的不锈钢加固帽。
不锈钢加固帽的厚度可以是1mm以下。为了增加进入膜管的水流量，封头上可设 置二个通水孔。为了确保封头密封性能，封头上设计二个环形密封圈座。
这样的膜管封头，由于设置了不锈钢加固帽，加固帽自封头本体后部直至中部环 形凸起固定部，使整个封头向膜管端部固定时的固定部十分坚固，牢牢包上了一层不 锈钢的ABS，经受住高压水的水压，避免了开裂现象。同样，通水孔周围包有不锈钢 层后，避免了水管接头处封头通水孔的涨裂，从而保证了水处理设备的正常运行，确 保水处理后的饮用水的质量。
