申请日2005.06.27
公开(公告)日2006.01.18
IPC分类号C02F1/00; B65F5/00; C02F1/465
摘要

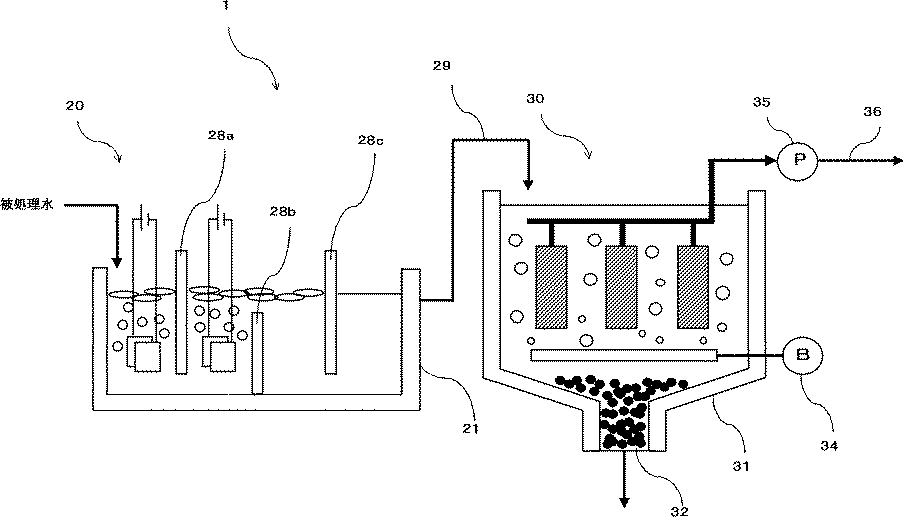

一种排水处理装置(1)，具有作为被处理水中的污浊物质的分离除去装置的除油装置(20)、配置在所述除油装置(20)的后阶段，并将由除油装置(20)排出的被处理水通过膜分离活性污泥分进行处理的膜分离活性污泥装置(30)。因此，提供能够通过除去含在被处理水中的油，控制膜分离活性污泥装置的膜的堵塞，更有效地进行活性污泥处理的排水处理装置。
权利要求书
1.一种除油装置，是具有：
处理槽、
设置在所述处理槽内，且至少一对的电极、
用于对所述一对的电极之间进行通电的电源、
用于向所述处理槽供给被处理水的供给部、
用于将所述被处理水从所述处理槽排出的排出部、和
将所述处理槽内分隔为多个处理室，且配置成能够在各处理室之间通 水的隔壁的、除去所述被处理水中的油分的除油装置，其特征在于，
至少有1个以上的所述隔壁的一部分配置为位于贮存在所述处理槽中 的所述被处理水的液面之上。
2.根据权利要求1所述的除油装置，其特征在于，
通过所述电源对所述一对电极之间通电，使在所述被处理水中产生气 泡，并由所述气泡使所述油浮上所述液面，而用所述隔壁防止所浮上的油 从所述排出部排出。
3.一种除油装置，是具有至少有一对的电极、和用于对所述一对电 极间通电的电源，
而且是用于处理包含油、表面活性剂的被处理水的除油装置，其特征 在于，
通过所述电源在所述一对电极之间通电，使在所述被处理水中产生气 泡，并由所述气泡除去所述油。
4.根据权利要求3所述的除油装置，其特征在于，
所述被处理水进而包含卤素离子，从所述一对电极的一方开始生成次 卤酸，并将所述油由所述次卤酸进行细微化，而将所细微化的油通过所述 表面活性剂进行乳化，并将所乳化的油由所述气泡除去。
5.根据权利要求1至4所述的除油装置，其特征在于，
通过切换所述一对电极的极性，将附在所述电极上的油从所述电极表 面分离。
6.根据权利要求1至权利要求5所述的除油装置，其特征在于，
在所述被处理水中进而包含菌，从所述一对电极的一方开始生成次卤 酸，并由所述次卤酸对所述被处理水中的菌进行除菌。
7.一种排水处理装置，其特征在于，具有：
降低被处理水中的有机物的有机物降低装置、从由所述有机物降低装 置处理后的所述被处理水中分离污泥的分离处理装置，
并将用于除去所述被处理水中的油分的除油装置配备在所述有机物 降低装置的前阶段。
8.一种厨房垃圾处理系统，其特征在于，具有：
粉碎厨房垃圾的粉碎装置、
输送所粉碎的厨房垃圾的输送装置、
从由所述输送装置所输送的厨房垃圾分离水分的固液分离装置、
处理由所述固液分离装置分离的固态成分的厨房垃圾处理装置、
将由所述固液分离装置从厨房垃圾分离出的水分作为被处理水，并用 于除去所述被处理水中的油分的除油装置、
降低由所述除油装置处理后的所述被处理水中的有机物的有机物降 低装置、和
从由所述有机物降低装置处理后的所述被处理水中分离污泥的分离 处理装置。
9.根据权利要求7的排水处理装置及权利要求8所述的厨房垃圾处 理系统，其特征在于，
所述除油装置具有：至少一对的电极、和于对所述一对电极之间通电 的电源，
而除油装置通过由所述电源在所述一对电极之间通电，在所述被处理 水中产生气泡，并由所述气泡除去所述被处理水中的油分。
10.根据权利要求9所述的排水处理装置及厨房垃圾处理系统，其特 征在于，
所述除油装置是从所述一对电极的一方开始生成次卤酸，由所述次卤 酸对所述被处理水进行杀菌的杀菌装置。
11.根据权利要求7所述的排水处理装置及权利要求8至权利要求10 所述的厨房垃圾处理系统，其特征在于，
所述分离处理装置是由微孔性薄膜构成，通风洗净所述微孔性薄膜的 同时，吸引所述被处理水并使之通过所述微孔性薄膜的过滤装置。
12.根据权利要求9所述的排水处理装置及权利要求8至权利要求11 所述的厨房垃圾处理系统，其特征在于，
在所述分离处理装置的后阶段具有，将由所述分离处理装置分离出污 泥的所述被处理水以电化学的方法进一步处理的电化学处理装置。
说明书
排水处理装置和厨房垃圾处理系统及除油装置
技术领域
本发明涉及用于处理食品加工工厂或生活污水等中的含有油分或固 态物等的悬浊物质的排水的处理的排水处理装置、具有该排水处理装置的 厨房垃圾处理系统、以及这些排水处理装置或厨房垃圾处理系统等所具有 的除油装置。
背景技术
以往，尤其为了处理BOD高的食品加工厂等的排水，使用了利用微 生物的活性污泥装置。但是，在活性污泥装置的处理水中悬浮有活性污泥 絮凝物，并需要另外设置用于在将处理水废弃之前沉淀分离活性污泥的沉 淀槽，从而存在随着装置的大型化而沉淀需要更长时间的问题。
作为解决这些问题的活性污泥处理方法，公开有通过在处理槽内配备 过滤装置，无需等待活性污泥的沉淀，而只将处理水从处理槽内取出的方 法，即所谓的膜分离活性污泥处理方法(参照专利文献1)。
【专利文献1】特开平2-164498号公报
然而，在上述的膜分离活性污泥处理中，在处理含有大量的油分或固 态物等的悬浮物的来自食品加工厂等的排水或、生活排水、进而来自厨房 垃圾处理机等的排水时，存在过滤膜被油分堵塞的问题。
发明内容
因此，本发明提供即使在排水中含有油分，也能够抑制过滤膜的堵塞 的同时，进行进一步有效的活性污泥处理的排水处理装置、通过将这样的 排水处理装置配备在厨房垃圾处理系统，能够减轻对公共的污水处理设施 或环境等的负担的厨房垃圾处理系统、以及作为事宜地使用在这些排水处 理装置或厨房垃圾处理系统中的除油装置的使用电化学方法的除油装置， 其中，所述厨房垃圾处理系统粉碎从像餐馆或公寓一样的密集建筑物排出 的厨房垃圾，并通过输送水输送而进行处理。
本发明的除油装置，是具有：处理槽、设置在所述处理槽内，且至少 有一对的电极、用于对所述一对的电极之间进行通电的电源、用于向所述 处理槽供给被处理水的供给部、用于将所述被处理水从所述处理槽排出的 排出部、将所述处理槽内分隔为多个处理室，且配置成能够在各处理室之 间通水的隔壁的除去所述被处理水中的油分的除油装置，其特征在于，至 少有1个以上的所述隔壁的一部分配置为位于贮存在所述处理槽中的所述 被处理水的液面之上。
根据本发明之2所述的除油装置，其特征在于，在本发明之1的发明 中，通过所述电源对所述一对电极之间通电，使在所述被处理水中产生气 泡，并由所述气泡使所述油浮上所述液面，而用所述隔壁防止所浮上的油 从所述排出部排出。
本发明之3所述的除油装置，其特征在于，具有至少有一对的电极、 和用于对所述一对电极间通电的电源，而且是用于处理包含油、表面活性 剂的被处理水的除油装置，通过所述电源在所述一对电极之间通电，使在 所述被处理水中产生气泡，并由所述气泡除去所述油。
本发明之4所述的除油装置，其特征在于，在本发明之3所述的发明 中，所述被处理水进而包含卤素离子，从所述一对电极的一方开始生成次 卤酸，并将所述油由所述次卤酸进行细微化，而将所细微化的油通过所述 表面活性剂进行乳化，并将所乳化的油由所述气泡除去。
本发明之5所述的除油装置，其特征在于，在本发明之1至本发明之 4所述的发明中，通过切换所述一对电极的极性，将附在所述电极上的油 从所述电极表面分离。
本发明之6所述的除油装置，其特征在于，在本发明之1至本发明之 5所述的发明中，在所述被处理水中进而包含菌，从所述一对电极的一方 开始生成次卤酸，并由所述次卤酸对所述被处理水中的菌进行除菌。
本发明的排水处理装置，其特征在于，具有：降低被处理水中的有机 物的有机物降低装置、从由所述有机物降低装置处理后的所述被处理水中 分离污泥的分离处理装置，并将用于除去所述被处理水中的油分的除油装 置配备在所述有机物降低装置的前阶段。
本发明的厨房垃圾处理系统，其特征在于，具有：粉碎厨房垃圾的粉 碎装置、输送所粉碎的厨房垃圾的输送装置、从由所述输送装置所输送的 厨房垃圾分离水分的固液分离装置、处理由所述固液分离装置分离的固态 成分的厨房垃圾处理装置、将由所述固液分离装置从厨房垃圾分离出的水 分作为被处理水，并用于除去所述被处理水中的油分的除油装置、降低由 所述除油装置处理后的所述被处理水中的有机物的有机物降低装置、和从 由所述有机物降低装置处理后的所述被处理水中分离污泥的分离处理装 置。
本发明之9所述的排水处理装置及厨房垃圾处理系统，其特征在于， 在本发明之7及本发明之8所述的发明中，所述除油装置具有：至少一对 的电极、用于对所述一对电极之间通电的电源，而除油装置通过由所述电 源在所述一对电极之间通电，在所述被处理水中产生气泡，并由所述气泡 除去所述被处理水中的油分。
本发明之10所述的排水处理装置及厨房垃圾处理系统，其特征在于， 在本发明之9所述的发明中，所述除油装置是从所述一对电极的一方开始 生成次卤酸，并由所述次卤酸对所述被处理水进行杀菌的杀菌装置。
本发明之11所述的排水处理装置及厨房垃圾处理系统，其特征在于， 在本发明之7至本发明之10所述的发明中，所述分离处理装置是由微孔 性薄膜构成，通风洗净所述微孔性薄膜的同时，吸引所述被处理水并使之 通过所述微孔性薄膜的过滤装置。
本发明之12所述的排水处理装置及厨房垃圾处理系统，其特征在于， 在本发明之7至本发明之11所述的发明中，在所述分离处理装置的后阶 段具有将由所述分离处理装置从污泥分离出的所述被处理水以电化学的 方法进一步处理的电化学处理装置。
根据本发明可知，能够有效地除去排水中的油分。另外，根据本发明， 提供能够通过除去油分而处理排水中的有机物的排水处理装置、以及能够 处理含在厨房垃圾中的有机物和油分的厨房垃圾处理系统。
