申请日2005.06.27
公开(公告)日2006.08.09
IPC分类号B01D21/18
摘要
本实用新型公开了一种用于污水沉淀池中的刮泥装置，包括长度与所述污水沉淀池底面宽度相当、横截面形状为三角形、底面通过滚轮而平置于污水沉淀池底面上的刮泥机，刮泥机的横截面两端均设置有由电机带动的牵引绳，以使刮泥机可在污水沉淀池底面两端来回平移;刮泥机的两个底角处还分别向下进一步延伸有前向的折边结构。采用本实用新型后，只要在污水沉淀池的两个底角位置依通常的方式安装排泥装置，即可顺利地将污泥抽取干净，在刮泥机移动至污水沉淀池底面的另一端亦然，而无需在沉淀池的一底角处设置斗形的深槽沟专门收集刮泥机推来的污泥。
权利要求书
1.用于污水沉淀池中的刮泥装置，其特征在于：包括长度与所述污 水沉淀池底面宽度相当、横截面形状为三角形、底面可平置于所 述污水沉淀池底面上的刮泥机(1)，所述的刮泥机1的横截面两 端均设置有由电机(2)带动的牵引绳(3)，以使所述的刮泥机可 在所述污水沉淀池底面两端来回平移。
2.如权利要求1所述的用于污水沉淀池中的刮泥装置，其特征在于： 所述的刮泥机(1)的底面通过滚珠或滚轮而置于所述污水沉淀池 底面上。
3.如权利要求2所述的用于污水沉淀池中的刮泥装置，其特征在于： 在所述的刮泥机(1)的两个底角处还分别向下延伸有前向的折边 结构。
4.如权利要求1、2或3所述的用于污水沉淀池中的刮泥装置，其特 征在于：所述的牵引绳(3)通过安装在所述污水沉淀池的两个底 角的滑轮使所述的刮泥机可在所述污水沉淀池底面两端来回平 移。
说明书
用于污水沉淀池中的刮泥装置
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种使用在污水沉 淀池中的刮泥装置。
背景技术
目前，在污水的处理过程中，进入沉淀池中的污水由于污泥等大 量悬浊物的存在，首要的净化步骤就是有效地沉淀这些污泥并适时将 其抽走。现有的用于污水沉淀池中的刮泥装置，其结构一般为：在由 电机带动、可以循环转动的链条6上横置有多个刮泥板61，如图1 所示，当这些刮泥板在运行过程中，循环至沉淀池的底部时，就可以 逐渐将已经沉淀的污泥沿链条的运动方向刮向位于沉淀池一端的深 沟里面，被集中起来的这些污泥再经由设置于该深沟底侧的排泥装置 抽出，从而达到去除沉淀池中污泥的目的。从图1中可以看出，为了 使得刮取的污泥顺利地被抽走，在沉淀池的设计与施工时，需要在其 底侧的一端设置较底面更深的斗形的槽沟51以使经刮泥板推来的污 泥集中至排泥装置的排泥管周测，仔细分析后，不难发现在这种结构 的污水沉淀池中，斗形的槽沟的存在仅仅是为了抽取污泥特别设置 的，但这实际上使得沉淀池的结构趋于复杂，施工难度加大，占地面 积也随之增大，工程造价升高，因此有必要加以进一步改进。
发明内容
为克服上述现有技术的缺陷，本实用新型所要解决的技术问题是 旨在提供一种用于污水沉淀池中的刮泥装置，以简化污水沉淀池的结 构设计，降低施工难度。

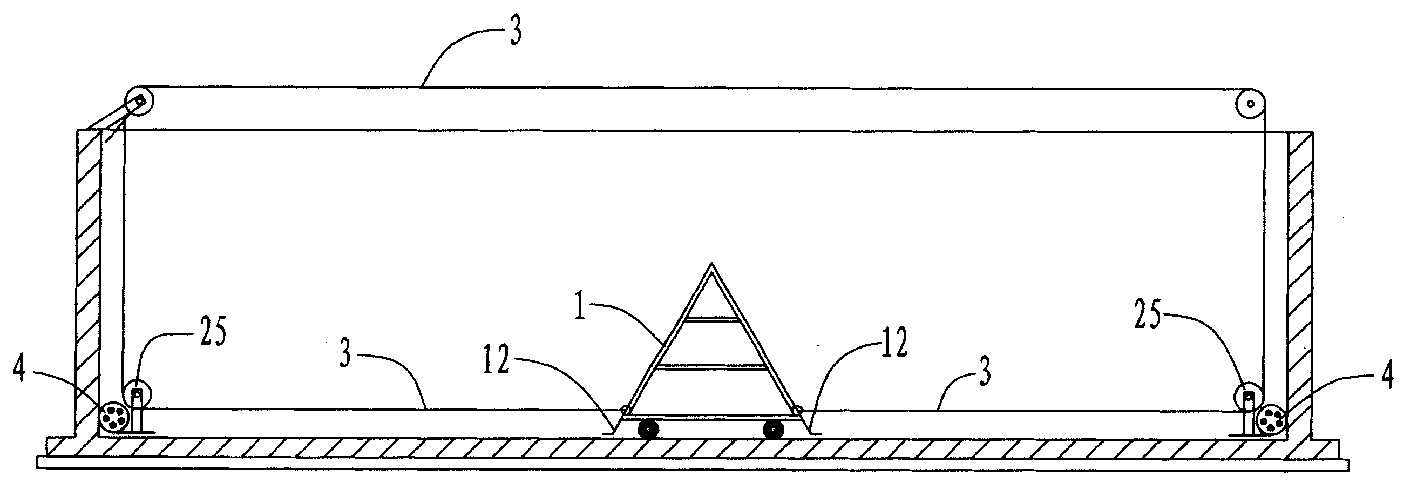

为解决上述技术问题，本实用新型提出一种用于污水沉淀池中的 刮泥装置，包括长度与所述污水沉淀池底面宽度相当、横截面形状为 三角形、底面可平置于所述污水沉淀池底面上的刮泥机，所述的刮泥 机的横截面两端均设置有由电机带动的牵引绳，以使所述的刮泥机可 在所述污水沉淀池底面两端来回平移。
为了降低刮泥机的移动阻力，使刮泥机在污水沉淀池内的平移更 为顺畅，可以在使刮泥机的底面通过滚珠或滚轮而置于所述污水沉淀 池底面上;进一步地，为了使得安装有滚珠或滚轮的刮泥机仍有较为 充分的刮泥效果，在所述的刮泥机的两个底角处还分别向下延伸有前 向的折边结构。
采用上述结构后，由于刮泥机的横截面为三角形，并且可以在污 水沉淀池底面两端来回平移，这样，当刮泥机移动至污水沉淀池底面 一端时，污泥就会集中在刮泥机的该侧面与沉淀池的侧壁自然形成的 斗形的空间内，因此，只要在污水沉淀池的两个底角位置依通常的方 式安装排泥装置，即可顺利地将污泥抽取干净，在刮泥机移动至污水 沉淀池底面的另一端亦然，而无需在沉淀池的一底角处设置斗形的深 槽沟专门收集刮泥机推来的污泥。
