申请日2005.06.24
公开(公告)日2006.07.12
IPC分类号C02F1/00; C02F1/44
摘要
本实用新型背负式高浊度水处理设备涉及的是一种背负式高浊度水的预处理和净化设备。特别适用于防洪救灾、地震救灾、地质勘探、军队作战等需用洁净水的单位和个人。结构包括机架、水泵、发动机、特种膜过滤器、管道阀门、压力表、调压阀，特种膜过滤器装置在机架上，机架上部装置有机架底板，水泵、发动机装置在机架底板上，发动机与水泵通过传动轴连接，水泵进口与原水相连通，水泵的出水口通过管接件与特种膜过滤器相连接，特种膜过滤器设置有若干个，若干个特种膜过滤器相互连接，特种膜过滤器具有过滤器外壳，外壳上设置有进出口管接件，过滤器外壳内装置有特种过滤膜。特种过滤膜采用微滤或超滤膜。机架上装置有肩带、腰带。
权利要求书
1、一种背负式高浊度水处理设备，其特征在于结构包括机架、 水泵、发动机、特种膜过滤器、管道阀门、压力表、调压阀，特种膜 过滤器装置在机架上，机架上部装置有机架底板，水泵、发动机装置 在机架底板上，发动机与水泵通过传动轴连接，水泵进口与原水相连 通，水泵的出水口通过管接件与特种膜过滤器相连接，特种膜过滤器 设置有若干个，若干个特种膜过滤器相互连接，特种膜过滤器具有过 滤器外壳，外壳上设置有进出口管接件，过滤器外壳内装置有特种过 滤膜。
2、根据权利要求1所述的背负式高浊度水处理设备，其特征在于 特种过滤膜采用微滤或超滤膜，膜的种类是有机膜或无机膜。
3、根据权利要求1所述的背负式高浊度水处理设备，其特征在于 特种膜过滤器相连接后设置有原水进口、浓水出口、净水出口，原水 进口与水泵出口相连，压力表装置在原水进口上，调压阀装置在浓水 出口上。
4、根据权利要求1所述的背负式高浊度水处理设备，其特征在于 机架上装置有机油瓶或机油箱。
5、根据权利要求1所述的背负式高浊度水处理设备，其特征在于 机架上装置有肩带、腰带。
说明书
背负式高浊度水处理设备
技术领域
本实用新型背负式高浊度水处理设备涉及的是一种背负式高浊 度水的预处理和净化设备。特别适用于防洪救灾、地震救灾、地质勘 探、军队作战等需用洁净水的单位和个人。
背景技术
目前，高浊度水纯化设备为一种固定安装使用的水纯化设备，设 备占地面积大，价格高，不便于搬运和携带。作为小集体和个人需使 用少量净化水，在资金不足的情况下，需要一种物美价廉，操作简单， 携带方便的小型高浊度水预处理设备。
发明内容
本实用新型目的是针对上述不足之处提供一种背负式高浊度水 处理设备，采用水泵将高浊度水吸入增压，输送到特种膜过滤器，利 用膜技术，迅速将浊水中的泥砂、藻类及其他悬浮物处理成浊度很低 的洁净水。整个装置配备齐全，重量轻，操作简便，可随时根据需要 工作。

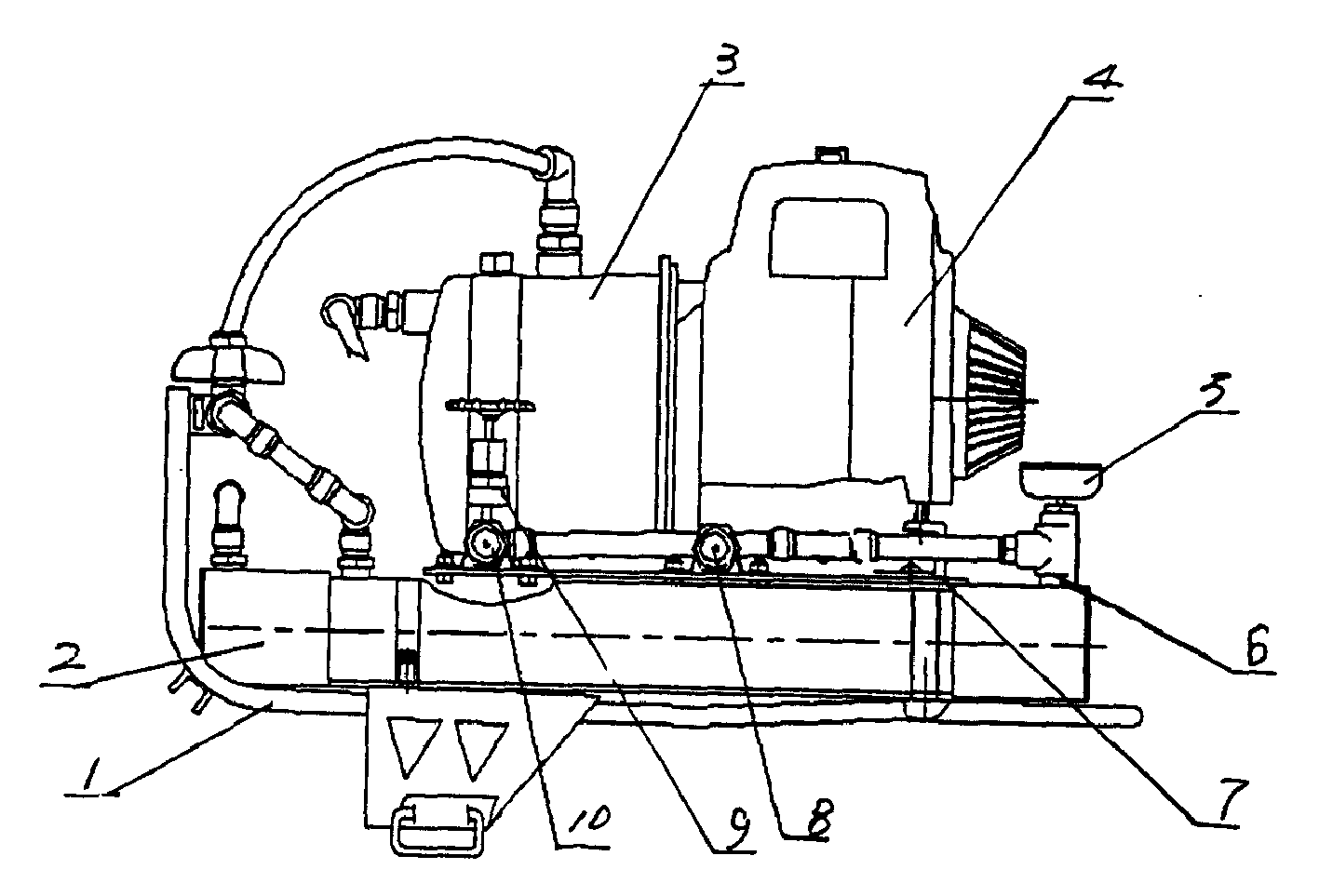

背负式高浊度水处理设备是采取以下方案实现的：背负式高浊度 水处理设备包括机架、水泵、发动机、特种膜过滤器、管道阀门、压 力表、调压阀。特种膜过滤器装置在机架上，机架上部装置有机架底 板，水泵、发动机装置在机架底板上，发动机与水泵通过传动轴连接， 水泵进口与原水相连通，水泵的出水口通过管接件与特种膜过滤器相 连接，特种膜过滤器设置有若干个，若干个特种膜过滤器相互连接。 特种膜过滤器具有过滤器外壳，外壳上设置有进出口管接件，过滤器 外壳内装置有特种过滤膜，特种过滤膜采用微滤、超滤膜，膜的种类 可以是有机膜或无机膜。特种膜过滤器相连接后设置有原水进口、浓 水出口、净水出口。原水进口与水泵出口相连，压力表装置在原水进 口上，调压阀装置在浓水出口上。
背负式高浊度水处理设备主要是依靠特种膜过滤器将浊水水里 的藻类、泥沙、细菌等有机杂质进行剔除，使得高浊度的水净化。
在发动机启动后，水泵被带动工作，水泵将浊水增加压力，将高 浊度水源源不断的输入到特种膜过滤器压力容器中后，压力水进入特 种过滤膜中经过滤后水从滤膜孔壁上流出，特种过滤膜具有很小的孔 径，可以将高浊度水中的所有悬浮物及细菌藻类去除，将浊度降低至 0.2NTU以下。浊水经过分离后，变为2种水：浓水和净化水。分别 从浓水出口和净化水出口流出，至此，整个净化过程结束。
背负式高浊度水处理设备性能：水质：原水浊度小于3000NTU， 净化水浊度小于0.2NTU，重量：30KG。
背负式高浊度水处理设备设计合理，结构简单。本实用新型高浊 度水处理设备是背负式，通过专用肩带、腰带，可以背负，随身携带， 随取随用。本实用新型高浊度水处理设备可用于高浊度淡水，高浊度 海水，以及高浊度废水的净化，也就是说，当原水是高浊度淡水(如 江水、湖水)时，净化后可作为饮用水饮用;当原水为高浊度海水或 工业废水时，它可作为预处理装置，净化后供后级反渗透或其他用途 使用。本设备的净化方法为：采用水泵将高浊度水吸入增压，输送到 特种膜过滤器，特种过滤膜采用有机膜或无机膜，利用膜技术，迅速 将浊水中的泥砂、藻类及其他悬浮物处理成浊度很低的洁净水。整个 装置配备齐全，重量轻，操作简便，可随时根据需要工作。本实用新 型高浊度水处理设备可在4-45℃之间正常工作。
