申请日2005.12.09
公开(公告)日2007.05.02
IPC分类号E03F5/04
摘要
本实用新型公开了一种钢支承反吊氟碳纤膜污水池废臭气收集装置，包括钢构件和覆盖膜，其特征在于：所述钢构件架设于污水池上，所述覆盖膜悬挂于钢构件的下方并罩于污水池的池口。所述覆盖膜采用化工类耐腐蚀专用氟碳纤膜。本实用新型采用了抗腐蚀能力很强的氟碳纤膜把废臭气罩住，钢构件在外侧将氟碳纤膜悬吊，这样既发挥了氟碳纤膜的抗腐蚀性能，又从根本上解决了钢构件与腐蚀性气体接触带来的腐蚀问题，因而钢构件可以按普通建筑结构等级考虑，具有50年的使用寿命，氟碳纤膜也有15年的品质保证，充分发挥了钢构件的结构性能，实现了结构骨架与覆盖材料的完美结合，是目前污水二次污染废臭气收集的一大突破。
权利要求书
1、一种钢支承反吊氟碳纤膜污水池废臭气收集装置，包括钢构件和覆盖膜，其特征在 于：所述钢构件架设于污水池上，所述覆盖膜悬挂于钢构件的下方并罩于污水池的池口。
2、如权利要求1所述的一种钢支承反吊氟碳纤维膜污水池废臭气收集装置，其特征在 于：所述覆盖膜采用化工类耐腐蚀专用氟碳纤膜。
3、如权利要求1或2所述的一种钢支承反吊氟碳纤膜污水池废臭气收集装置，其特征 在于：所述钢构件由底框和下端固定于底框上，上端汇集于一点或多点并固定在一起的若 干斜悬臂梁构成。
4、如权利要求3所述的一种钢支承反吊氟碳纤膜污水池废臭气收集装置，其特征在于： 所述钢构件的底框为多边形或圆形。

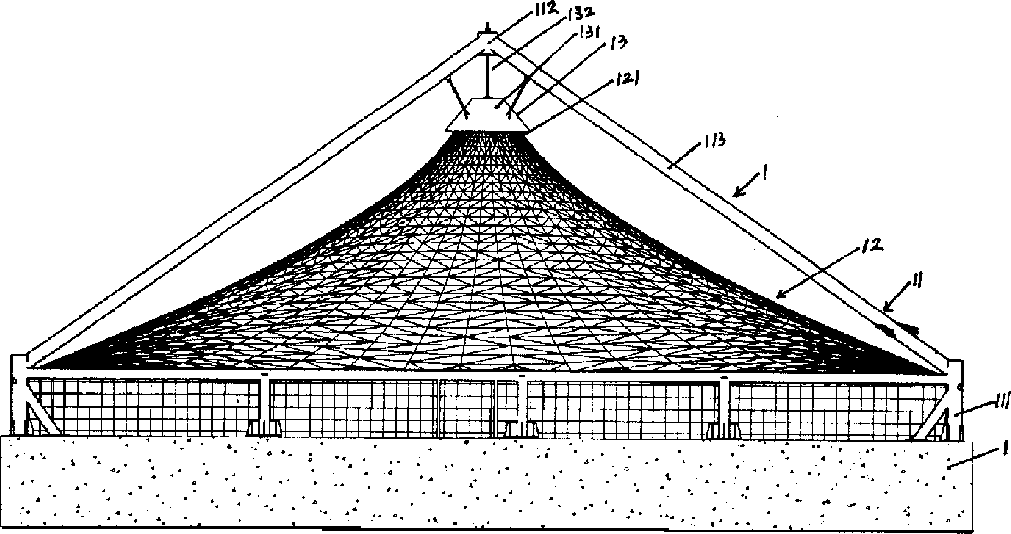

5、如权利要求3所述的一种钢支承反吊氟碳纤膜污水池废臭气收集装置，其特征在于： 所述覆盖膜中的一点或多点悬挂在钢构件的若干斜悬臂梁的上端汇集点的下方，覆盖膜的 周边与钢构件的底框连接。
6、如权利要求5所述的一种钢支承反吊氟碳纤膜污水池废臭气收集装置，其特征在于： 所述覆盖膜中的一点或多点通过悬挂构件悬挂在钢构件的若干斜悬臂梁的上端汇集点的下 方。
7、如权利要求6所述的一种钢支承反吊氟碳纤膜污水池废臭气收集装置，其特征在于： 所述悬挂构件包括安装在覆盖膜上的加强构件和挂钩，挂勾和加强构件的下端勾于覆盖膜 上端的中心点上，挂钩上端勾挂在钢构件的若干斜悬臂梁的上端汇集点上。
说明书
钢支承反吊氟碳纤膜污水池废臭气收集装置
技术领域
本实用新型涉及一种污水池废臭气收集装置，特别是一种钢支承反吊氟碳纤膜污水池 废臭气收集装置。
背景技术
目前，传统的污水池废臭气收集装置一般包括钢构件和覆盖在钢构件上的膜或其它覆 盖材料组成，这样的收集装置可以防止污水池内污水散发出来的废臭气散发到空气中，污 染环境。同时被膜或其它覆盖材料罩住的废臭气会集中在液面与膜或其它覆盖材料之间， 再由风机组件进行抽离。但是现有的这种收集装置存在着诸多弊病，如由于钢构件位于膜 或其它覆盖材料的下方，处于废臭气浓度很高的环境中，造成钢构件腐蚀严重，缩短了钢 构件的使用寿命，使废臭气处理成本上升。
实用新型内容
本实用新型的目的是提供一种能延长钢构件的使用寿命，降低废臭气处理成本的钢支 承反吊氟碳纤膜污水池废臭气收集装置。
本实用新型的目的可以通过以下技术方案来实现：
一种钢支承反吊氟碳纤膜污水池废臭气收集装置，包括钢构件和覆盖膜，其特征在于： 所述钢构件架设于污水池上，所述覆盖膜悬挂于钢构件的下方并罩于污水池的池口。
本实用新型的覆盖膜采用化工类耐腐蚀专用氟碳纤膜。
本实用新型采用了抗腐蚀能力很强的氟碳纤膜把废臭气罩住，钢构件在外侧将氟碳纤 膜悬吊，这样既发挥了氟碳纤膜的抗腐蚀性能，又从根本上解决了钢构件与腐蚀性气体接 触带来的腐蚀问题，因而钢构件可以按普通建筑结构等级考虑，具有50年的使用寿命，氟 碳纤膜也有15年的品质保证，充分发挥了钢构件的结构性能，实现了结构骨架与覆盖材料 的完美结合，是目前污水二次污染废臭气收集的一大突破。本实用新型中钢构件的骨架粗 犷壮观，充满阳刚的力感美，而氟碳纤膜则外观优雅，显得轻盈而飘逸，充满阴柔的曲线 美，可谓刚柔并济，相得益彰，在平淡的厂区必将形成一道亮丽的风景线。
