申请日2005.04.15
公开(公告)日2012.07.11
IPC分类号C02F9/08
摘要
本发明公开了一种尤其是用于生活用水的柜台处理的水处理设备。该设备包括：基座单元，其包括泵、壳体和用于激冷壳体中的水的冷却单元;与壳体接合的可拆除的储水器;控制面板，其包括水分配开关;用于从流体处理系统分配处理过的水的出口;以及可拆除地设置在壳体中的处理筒。处理筒包括彼此连通的第一腔室和第二腔室。第一腔室与壳体相通，第一腔室具有设置在其中的过滤器元件。第二腔室与出口连通，其具有设置在其中的紫外线辐射灯。
権利要求書
1.一种在流体处理系统中使用的处理筒，所述处理筒包括彼此流 体连通的第一腔室和第二腔室，所述第一腔室包括用于流体进入所述 筒的流体入口，所述第二腔室包括用于流体流出所述筒的流体出口， 第一腔室和第二腔室之一具有设置在其中的过滤元件，第一腔室和第 二腔室中的另一个具有设置在其中的辐射源。
2.如权利要求1所述的处理筒，其中过滤元件包括颗粒碳，优选 地为碳块过滤器。
3.如权利要求1所述的处理筒，其中过滤元件包括隔膜材料，优 选地为反渗透膜材料。
4.如权利要求1所述的处理筒，其中过滤元件包括陶瓷材料。
5.如权利要求1所述的处理筒，其中过滤元件为细长形。
6.如权利要求1所述的处理筒，其中过滤元件为环形。
7.如权利要求1所述的处理筒，其中过滤元件为细长形和环形。
8.如权利要求1-7任一所述的处理筒，其中流体过滤元件设置在第 一腔室中，辐射源设置在第二腔室中。
9.如权利要求1-7任一所述的处理筒，其中第一腔室和第二腔室以 可释放方式接合。
10.如权利要求1-7任一所述的处理筒，其中流体过滤元件为细长 形和环形，其设置在第一腔室中，限定了环形外腔室和轴向内腔室。
11.如权利要求10所述的处理筒，其中流体入口与环形外腔室流 体连通。
12.如权利要求1-11任一所述的处理筒，其中辐射源为细长形。
13.如权利要求1-12任一所述的处理筒，其中辐射源包括紫外线辐 射源。
14.一种水处理设备，包括：
基座单元，其包括泵、壳体和用于激冷壳体中的水的冷却单元;
能够与壳体接合的可拆除的储水器;
控制面板，其包括水分配开关;
用于从流体处理系统分配处理过的水的出口;和
以可拆除方式设置在壳体中的处理筒;所述处理筒包括彼此连通 的第一腔室和第二腔室，第一腔室与壳体连通，第一腔室具有设置在 其中的过滤元件，第二腔室与出口连通，其具有设置在其中的紫外线 辐射灯。
说明书
水处理设备以及在流体处理系统中使用的处理筒
本专利申请是申请号为200580011408.8(国际申请号为
PCT/CA2005/000561)、申请人为“特洛伊人技术公司”、发明名称为“流
体处理系统”的专利申请的分案申请。
技术领域
一方面，本发明涉及一种流体处理系统，尤其是涉及一种综合系
统，所述综合系统通过过滤和暴露给辐射、最好是紫外线辐射来处理
水。另一方面，本发明涉及一种处理流体的方法，尤其是涉及用于照
射水的方法。
背景技术
在本领域，流体处理系统基本上是众所周知的。尤其是，紫外线
(UV)辐射流体处理系统在本领域基本上是众所周知的。许多已知的
辐射处理系统已经设计用来大规模地处理大容量的流体(典型为废
水)。因此，其中许多这些已知的流体处理系统已经在城市废水处理
厂(即，处理水排放到河流、水池、湖泊或其它这样的接收流中)、
城市饮用水处理厂、工业废水 处理厂等等实施。
例如，流体处理系统已经应用于城市废水处理厂，参见美国专利
4,482,809、4,872,980、5,006,244、5,418,370、5,539,210和Re36,896(所
有这些专利的申请人为Maarschalkerweerd，都已转让给本发明的受让
人)，这些专利描述了重力供给流体处理系统，其采用紫外线(UV)
辐射。
在城市饮用水领域，利用所谓的“封闭”流体处理系统或“增压”
流体处理系统是众所周知的。封闭流体处理装置是已知的——例如参
见美国专利5,471,063(申请人为Hayes等，已转让给本发明的受让人)
和5,504,335(申请人为Maarschalkerweerd，已转让给本发明的受让人)。
还参见美国专利6,500,346[Taghipour等(Taghipour)，已转让给本发明
的受让人]。
近几年来，尽管在用于处理城市废水和城市饮用水的流体杀菌技
术上取得了重要的进步，但是仍然存在对改善在家用领域使用的水的
质量的越来越大的需求。这导致瓶装水工业的繁荣。
换句话说，尽管政府机构已经实施了用于在城市饮用水厂处理水
的严格的方针，从而改善了输送到住宅的水的质量，但是，将“净化”
饮用水用于民用的增强意识至少造成了瓶装水工业的繁荣。对用于饮
用的瓶装水的依赖充满了多个缺点，包括：
●对每一容积单位，瓶装水非常昂贵(通常，在许多国家，瓶
装水的成本超过了用于向汽车提供能量的燃料成本);
●不便于获得(即，使用者必须购买所希望体积的瓶装水，运
输该体积至住宅，等等);
●在住宅中它需要适当的存储空间;和
●使用后空瓶子必须被丢弃，在这一点上它引起了环境问题。
使用瓶装水的替代方法是利用可以从零售销路中获得的过滤单
元。这种过滤单元的非限制性的例子包括BritaTM系统、MoenTM过滤系
统等等。通常，这些过滤系统可包括筒元件，所述筒元件放置在罐子
或用于水的另一容器中，或者被固定到水龙头上。虽然这些过滤系统
对从处理的水中拆除颗粒以及在某些情况下除去“味道”或“气味”
有用，但是不幸的是，这些过滤系统不能除去许多微生物。另外，一
些过滤系统是不利的，因为过滤介质本身易感染从水中除去的很小的
微生物的收集、生长和/释放。
已经用于家用的另一种方法是辐射处理系统，其可以从零售销路
获得，其安装在厨房柜台的下面或住宅的其它地方。这种系统对清除
或其它钝化水中的微生物尤其有用。不幸的是，这些系统不能除去可
能存在于水中的颗粒物质及其他非生命污染物。
因此，在本领域仍然需要一种较小型的水处理系统，其能够接收
城市饮用水，并对该水进行处理，除去(或至少降低到低水平)可能
存在于饮用水中的污染物——例如微生物、颗粒物质、非生命污染物
(例如有机化合物、氧化剂等等)。具有的这种设备的尺寸和型式使
得其能够用作住宅中的“柜台”设备尤其有用。另外，如果这种系统
维护相对较少，安装容易并且使用简单，将尤其有益。
发明内容
本发明的一个目的是提供一种新颖的流体处理系统，其消除或减
轻了至少一个上述的已有技术的缺点。
在一个方面，本发明提供了一种流体处理系统，其包括：
用于接收流体的可拆除的储存器;
与可拆除的储存器流体连通的处理区;
设置在处理区中的流体过滤元件;
设置在处理区中的辐射源;和
用于从处理区分配处理过的流体的系统出口。
在另一个方面，本发明提供了一种水处理设备，其包括：
基座单元，其包括泵、壳体和用于激冷壳体中的水的冷却单元;
与壳体接合的可拆除的储水器;
控制面板，其包括水分配开关;
用于从流体处理系统分配处理过的水的出口;以及

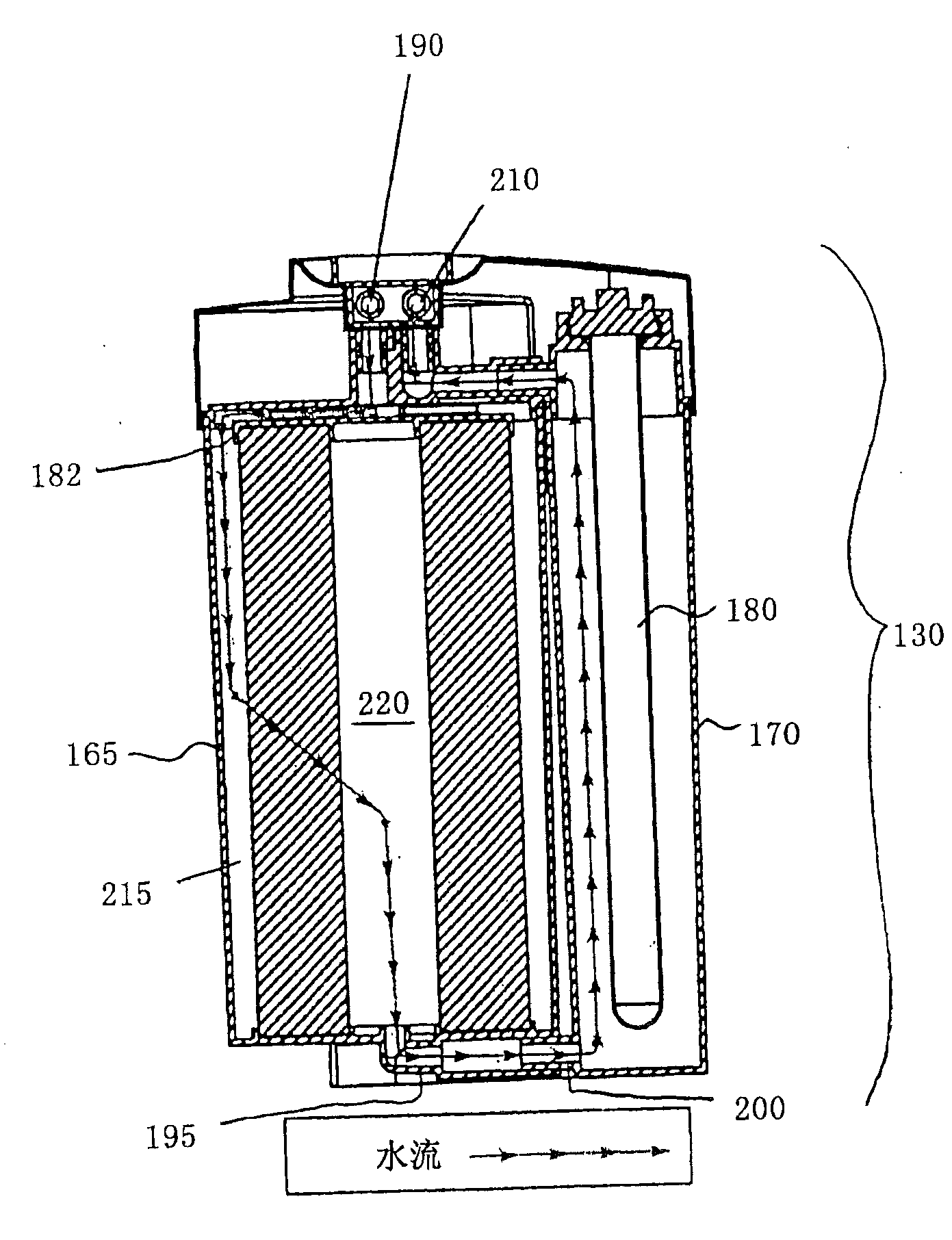

可拆除地设置在壳体中的处理筒;所述处理筒包括彼此连通的第
一腔室和第二腔室，第一腔室与壳体连通，第一腔室具有设置在其中
的过滤元件，第二腔室与出口连通，其具有设置在其中的紫外线辐射
灯。
在又一个方面，本发明提供了在流体处理系统中使用的处理筒，
所述处理筒包括彼此流体连通的第一腔室和第二腔室，第一腔室包括
用于流体进入所述筒的流体入口，第二腔室包括用于流体流出所述筒
的流体出口，第一腔室和第二腔室之一具有设置在其中的过滤元件，
第一腔室和第二腔室中的另一个具有设置在其中的辐射源。
在整个说明书中使用的术语“流体”具有广义上的涵义，包括液
体和气体。用本系统处理的流体优选为液体，最好为水(例如生活用
水等等)。
本领域技术人员应当认识到，在整个说明书中所使用的密封件等
等只是在流体处理系统的相邻元件之间提供一种实际的液体密封的参
考。例如，本领域的技术人员应当认识到，在本领域，使用耦合螺母、
O形环、轴套、单向阀等等以在系统的邻接元件之间提供基本上液密的
密封是众所周知的。
