申请日2018.02.28
公开(公告)日2018.10.09
IPC分类号G21F9/00; C02F9/08
摘要
本实用新型公开了一种无固废产生的核工业洗衣废水处理装置，包括收集池、UV/O3氧化塔和清水池;所述UV/O3氧化塔下部设置有进水口和臭氧进气口，进水口与收集池相连，臭氧进气口与臭氧发生器相连，中部设置有隔板，上部设置有出水口，出水口与清水池相连，顶端设置有臭氧出气口，臭氧出气口与臭氧尾气破坏器相连;所述UV/O3氧化塔内部设置有竖直贯穿UV/O3氧化塔的灯套管，灯套管和UV/O3氧化塔壳体构成UV/O3氧化反应室。本实用新型的核工业洗衣废水处理装置可以高效率、低成本处理核工业洗衣废水，无任何固废，废水经处理后满足GB8978‑1996的限值要求。
权利要求书
1.一种无固废产生的核工业洗衣废水处理装置，包括收集池、UV/O3氧化塔和清水池，其特征在于：所述UV/O3氧化塔下部设置有进水口和臭氧进气口，进水口通过管道与收集池相连，臭氧进气口与臭氧发生器相连;所述UV/O3氧化塔中部设置有水平放置的隔板;所述UV/O3氧化塔上部设置有出水口，出水口通过管道与清水池相连;所述UV/O3氧化塔顶端设置有臭氧出气口，臭氧出气口与臭氧尾气破坏器相连;所述UV/O3氧化塔内部设置有竖直贯穿UV/O3氧化塔的灯套管，灯套管和UV/O3氧化塔壳体构成UV/O3氧化反应室;所述灯套管可透过紫外线，内部设置有紫外线灯;所述隔板中部设置有供灯套管穿过的贯穿孔，且隔板上还设置有多个通孔。
2.根据权利要求1所述的无固废产生的核工业洗衣废水处理装置，其特征在于：所述进水口的位置比臭氧进气口的位置低。
3.根据权利要求1所述的无固废产生的核工业洗衣废水处理装置，其特征在于：所述隔板为2～5个，分开平行设置。
4.根据权利要求1所述的无固废产生的核工业洗衣废水处理装置，其特征在于：所述隔板上的通孔的孔径为1～50mm。
5.根据权利要求4所述的无固废产生的核工业洗衣废水处理装置，其特征在于：所述隔板上的通孔的孔径为1～3mm。
6.根据权利要求1所述的无固废产生的核工业洗衣废水处理装置，其特征在于：所述灯套管为石英玻璃套管。
7.根据权利要求1～6中任意一项所述的无固废产生的核工业洗衣废水处理装置，其特征在于：所述UV/O3氧化塔采用多级串联方式工作，每级UV/O3氧化塔的进水口接上一级UV/O3氧化塔的出水口，每级UV/O3氧化塔的臭氧出气口接上一级UV/O3氧化塔的臭氧进气口。
说明书
一种无固废产生的核工业洗衣废水处理装置
技术领域
本实用新型涉及一种无固废产生的核工业洗衣废水处理装置，属于核工业低放射性或无放射性洗衣废水处理技术领域。
背景技术
洗衣废水，是指人类生活、生产过程中洗衣服产生的废水，通常含有表面活性剂、三聚磷酸钠、羧甲基纤维素、油污、尘土颗粒以及各种微生物等，其COD(化学需氧量)约为200～400mg/L。表面活性剂具有致癌性，不仅会造成水中动植物中毒死亡，而且还会使水中某些微污染物大量繁殖;磷酸盐进入水体会引起水体的富营养化。核电工业产生的废水通常可以分成两类：一类是有较强放射性的废水，另一类是低放射性或无放射性的废水。核电工业中，在作业过程结束后必须对所穿工作服等进行清洗，会产生一定量的无放射性洗衣废水。核电工业洗衣废水和普通洗衣废水相比，除了SS(固体悬浮物)相对较低外并无实质区别，其它污染物和普通洗衣废水基本相同。此外，由于现在所使用的洗涤剂基本都是无磷洗涤剂，所以洗衣废水中也基本不含磷。因此，核电工业洗衣废水经过处理，只要达到相应的排放标准，一般是允许直接排入城市污水管网的。
目前，处理洗衣废水的方法主要包括化学絮凝法、电絮凝法、生物接触氧化法、蒸发法和树脂吸附法，以及将他们组合而得到的方法。此外，研究证明，诸如UV/Fenton氧化法、均相臭氧催化氧化法、异相臭氧催化氧化法也可以用于处理洗衣废水。然而，由于核电工业产生的固废处理成本极其高昂，约30万元/吨，因此凡是有任何固废产生的洗衣废水处理方法均不在核电工业的考虑范围之内。上述方法中，只有异相臭氧催化氧化法不会直接在废水中添加可能产生固废的物质，其他方法均会在废水处理过程中产生或者最终从废水中产生固体废弃物，无法为核电工业所接受。但是，由于异相臭氧催化氧化法在使用过程中可能会产生掉渣(脱粉)的现象，且在定期反冲洗的过程中会产生一定的固废，因而也不能为核电工业所接受。综上所述，如何经济、高效地处理核电工业洗衣废水一直属于行业难题。
实用新型内容
本实用新型的目的在于提供一种无固废产生的核工业洗衣废水处理装置。
本实用新型所采取的技术方案是：

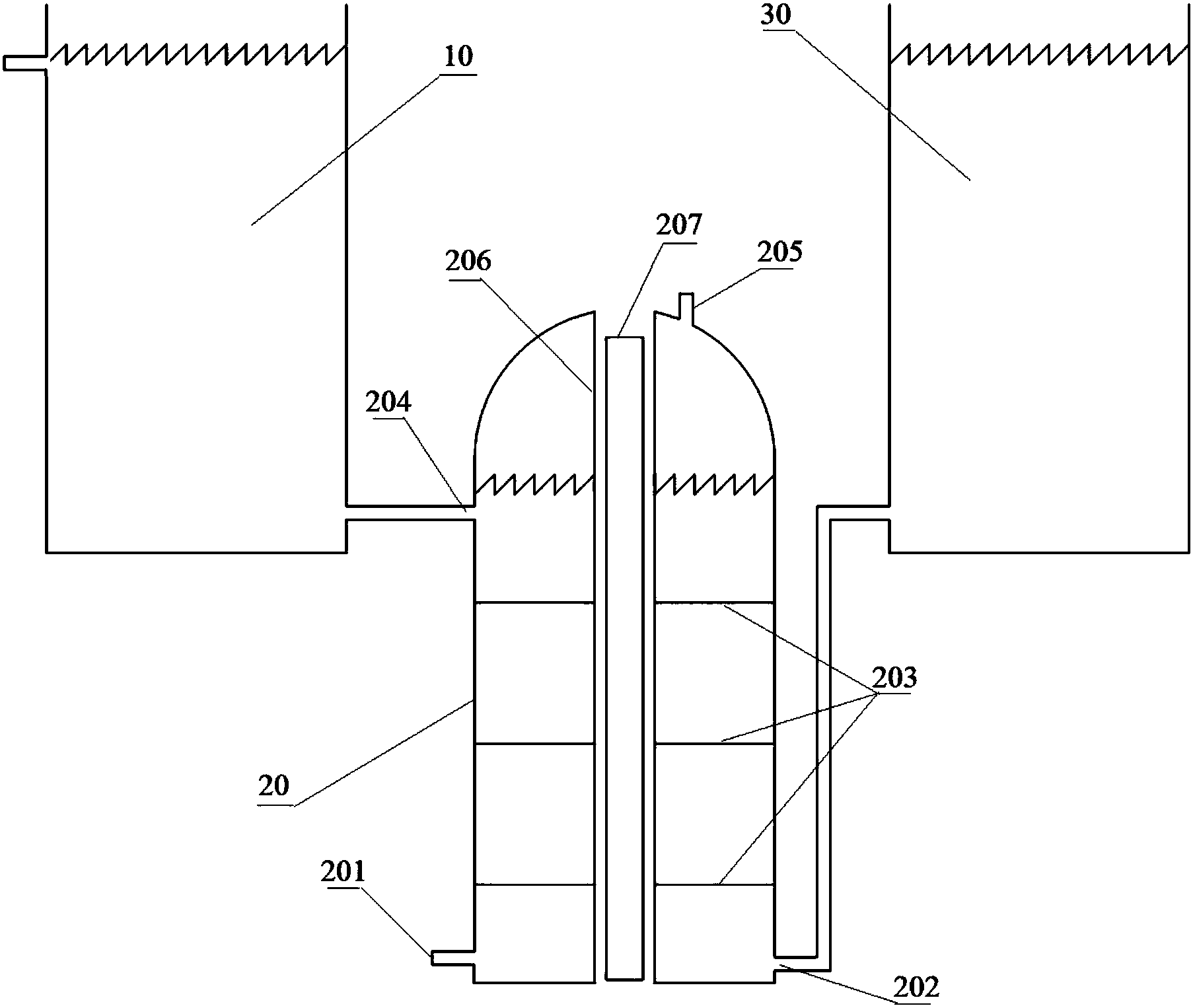

一种无固废产生的核工业洗衣废水处理装置，包括收集池、UV/O3氧化塔和清水池，所述UV/O3氧化塔下部设置有进水口和臭氧进气口，进水口通过管道与收集池相连，臭氧进气口与臭氧发生器相连;所述UV/O3氧化塔中部设置有水平放置的隔板;所述UV/O3氧化塔上部设置有出水口，出水口通过管道与清水池相连;所述UV/O3氧化塔顶端设置有臭氧出气口，臭氧出气口与臭氧尾气破坏器相连;所述UV/O3氧化塔内部设置有竖直贯穿UV/O3氧化塔的灯套管，灯套管和UV/O3氧化塔壳体构成UV/O3氧化反应室;所述灯套管可透过紫外线，内部设置有紫外线灯;所述隔板中部设置有供灯套管穿过的贯穿孔，且隔板上还设置有多个通孔。
进一步，所述进水口的位置比臭氧进气口的位置低。
进一步，所述隔板为2～5个，分开平行设置。
进一步，所述隔板上的通孔的孔径为1～50mm。
进一步，所述灯套管为石英玻璃套管。
进一步，所述UV/O3氧化塔采用多级串联方式工作，每级UV/O3氧化塔的进水口接上一级UV/O3氧化塔的出水口，每级UV/O3氧化塔的臭氧出气口接上一级UV/O3氧化塔的臭氧进气口。
本实用新型的有益效果是：本实用新型的核工业洗衣废水处理装置可以高效率、低成本处理核工业洗衣废水，且不会产生任何固废，核工业洗衣废水经处理后各项参数均满足《污水综合排放标准(GB8978-1996)》中的表4所记载的一级排放标准所要求的各项污染物排放限值要求，可以直接排放。
