申请日2018.02.28
公开(公告)日2018.11.02
IPC分类号C02F7/00; C02F101/18
摘要
本实用新型公开了一种含氰污水处理用曝气喷头，包括第一管体和第二接盘，所述第一管体的上端连接有第一接盘，且第一管体的侧面四周均匀连接有连接管，所述连接管的内部设置有连接杆，且连接杆的端口处连接有搅拌杆，所述第二接盘位于第一管体的底端，且第二接盘的内部设置有第二管体，所述连接杆的上面预留有限位孔，且连接杆的上面安装有固定装置，所述第一接盘上均匀预留有安装孔，所述海绵网的后端设置有接头。该含氰污水处理用曝气喷头，将污水处理设备中的曝气和搅拌功能结合在一起，能够减少设备的生产成本，且曝气喷头拥有旋转功能，取消了原来的静置设置，能够增加曝气效率，加快含氰废水的脱氰效率。
权利要求书

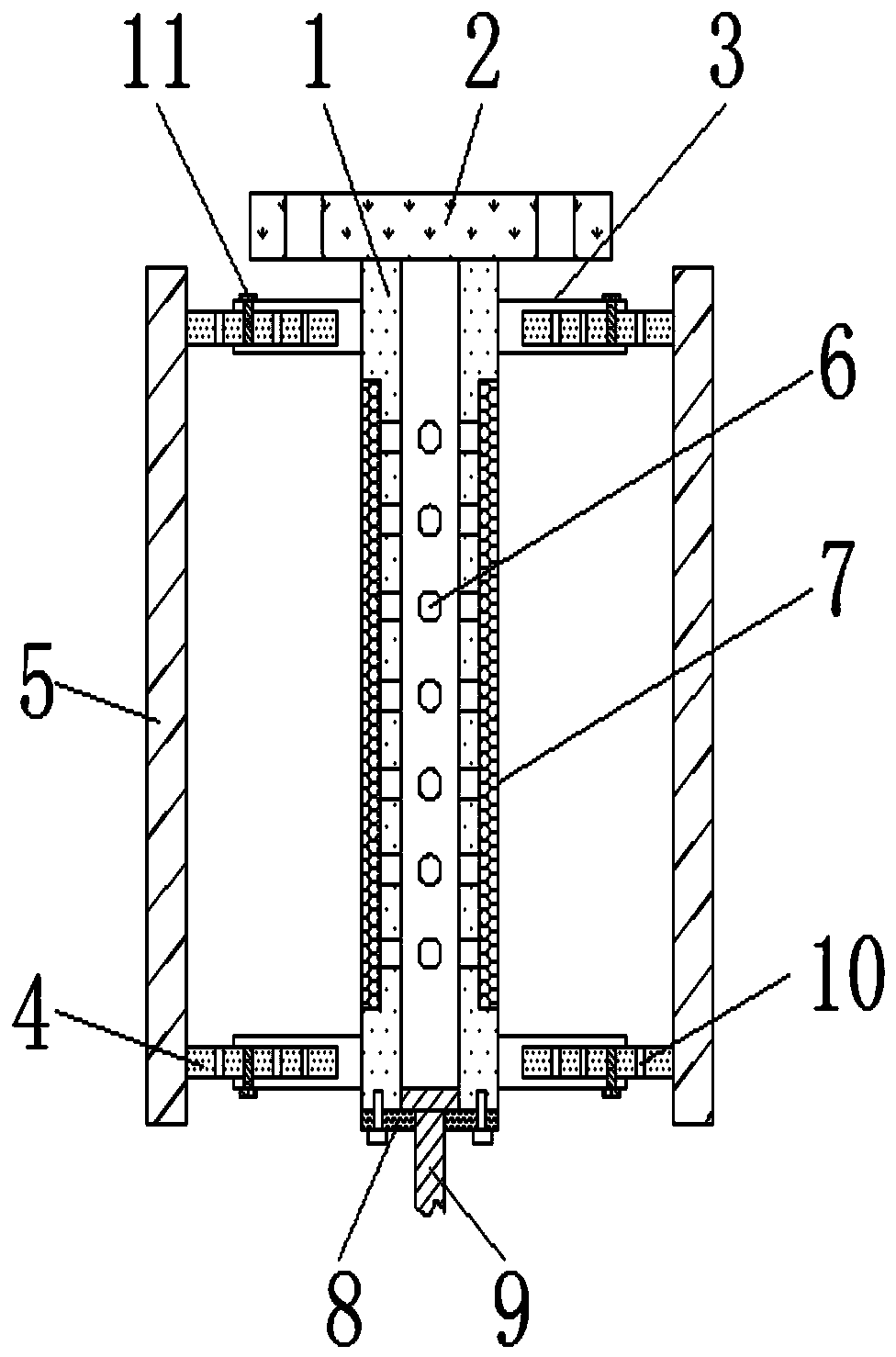

1.一种含氰污水处理用曝气喷头，包括第一管体(1)和第二接盘(8)，其特征在于：所述第一管体(1)的上端连接有第一接盘(2)，且第一管体(1)的侧面四周均匀连接有连接管(3)，所述连接管(3)的内部设置有连接杆(4)，且连接杆(4)的端口处连接有搅拌杆(5)，所述第一管体(1)的侧壁上均匀预留有出气孔(6)，且第一管体(1)的外部包裹有海绵网(7)，所述第二接盘(8)位于第一管体(1)的底端，且第二接盘(8)的内部设置有第二管体(9)，所述连接杆(4)的上面预留有限位孔(10)，且连接杆(4)的上面安装有固定装置(11)，所述第一接盘(2)上均匀预留有安装孔(12)，所述海绵网(7)的后端设置有接头(13)。
2.根据权利要求1所述的一种含氰污水处理用曝气喷头，其特征在于：所述连接杆(4)和搅拌杆(5)构成一体式结构，且该一体式结构与连接管(3)之间构成伸缩结构。
3.根据权利要求1所述的一种含氰污水处理用曝气喷头，其特征在于：所述海绵网(7)镶嵌式安装在第一管体(1)的外侧壁上，且海绵网(7)和第一管体(1)的连接方式为粘接。
4.根据权利要求1所述的一种含氰污水处理用曝气喷头，其特征在于：所述第二管体(9)贯穿第二接盘(8)，且第二管体(9)的形状为“T”形，并且第二管体(9)和第一管体(1)构成转动结构。
5.根据权利要求1所述的一种含氰污水处理用曝气喷头，其特征在于：所述限位孔(10)贯穿连接管(3)，且限位孔(10)均匀的分布在连接管(3)上。
6.根据权利要求1所述的一种含氰污水处理用曝气喷头，其特征在于：所述接头(13)设有两个，且接头(13)和海绵网(7)构成一体式结构，并且接头(13)之间构成拆卸结构，同时接头(13)的结构与魔术贴的结构相同。
说明书
一种含氰污水处理用曝气喷头
技术领域
本实用新型涉及污水处理技术领域，具体为一种含氰污水处理用曝气喷头。
背景技术
污水处理是指将需要排放的水通过一系列净化工艺，使水能够达到排放标准的一种工艺方式，常见的污水处理有工业污水处理、农业污水处理和生活污水处理等。在对含氰污水处理时，要使用到曝气装置，以达到含氰化合物和还原剂可以快速反应，增加脱氰速率，但是当前的含氰污水处理设备中的曝气设备和搅拌设备是分开的，会增加设备的生产成本，且曝气效率差，因此我们提出一种含氰污水处理用曝气喷头，来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种含氰污水处理用曝气喷头，以解决上述背景技术中提出的当前的含氰污水处理设备中的曝气设备和搅拌设备是分开的，会增加设备的生产成本和曝气效率差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种含氰污水处理用曝气喷头，包括第一管体和第二接盘，所述第一管体的上端连接有第一接盘，且第一管体的侧面四周均匀连接有连接管，所述连接管的内部设置有连接杆，且连接杆的端口处连接有搅拌杆，所述第一管体的侧壁上均匀预留有出气孔，且第一管体的外部包裹有海绵网，所述第二接盘位于第一管体的底端，且第二接盘的内部设置有第二管体，所述连接杆的上面预留有限位孔，且连接杆的上面安装有固定装置，所述第一接盘上均匀预留有安装孔，所述海绵网的后端设置有接头。
优选的，所述连接杆和搅拌杆构成一体式结构，且该一体式结构与连接管之间构成伸缩结构。
优选的，所述海绵网镶嵌式安装在第一管体的外侧壁上，且海绵网和第一管体的连接方式为粘接。
优选的，所述第二管体贯穿第二接盘，且第二管体的形状为“T”形，并且第二管体和第一管体构成转动结构。
优选的，所述限位孔贯穿连接管，且限位孔均匀的分布在连接管上。
优选的，所述接头设有两个，且接头和海绵网构成一体式结构，并且接头之间构成拆卸结构，同时接头的结构与魔术贴的结构相同。
与现有技术相比，本实用新型的有益效果是：该含氰污水处理用曝气喷头，将污水处理设备中的曝气和搅拌功能结合在一起，能够减少设备的生产成本，且曝气喷头拥有旋转功能，取消了原来的静置设置，能够增加曝气效率，加快含氰废水的脱氰效率;
(1)设有第一接盘，第一接盘的设置，方便将该曝气喷头安装到驱动机上，使该曝气喷头能够在曝气的同时，又能对含氰废水进行搅拌，同时曝气喷头设置成旋转的运行方式，能够使曝气效率更佳，进而加快反应速度;
(2)设有连接管、连接杆和搅拌杆，当第一管体旋转时，搅拌杆能够被带动旋转，进而起到搅拌的作用，而连接杆和连接管之间构成伸缩结构，能够改变搅拌杆的伸出长度，进而适应型号不同的污水反应设备;
(3)设有限位孔和固定装置，固定装置为螺栓，其和限位孔之间相互配合，能够对连接杆和搅拌杆进行固定，避免二者在旋转中会发生脱落的情况;
(4)设有海绵网和接头，海绵网的设置，能够有效防止废水中的泥浆通过出气孔进入到第一管体中，而接头的设置，方便对海绵网进行安装和更换;
(5)设有第一管体、出气孔、第二管体和第二接盘，第二管体与曝气机相接，可以将气体导入到第一管体中，并通过出气孔对外界进行曝气，而第二管体和第一管体之间活动连接，因此在第一管体旋转时，不会对第二管体造成影响，第二接盘的设置，方便对第二管体进行安装和拆卸。
