申请日2018.02.28
公开(公告)日2018.11.13
IPC分类号C02F9/00; G01N33/18; C02F103/04
摘要
本实用新型公开了一种水处理用纯化水设备，包括原水处理装置、纯化水制取装置、纯水二次净化装置和控制面板，所述原水处理装置、纯化水制取装置和纯水二次净化装置之间通过第一管道连接，所述第一管道上设有第一检测装置、延时盘管、第一电磁阀和高压泵，所述原水处理装置、纯化水制取装置和纯水二次净化装置一侧均连接有回流管。本实用新型第一检测装置检测水质时，延时盘管能够延长水的输送时间，避免纯水净化不完全，影响健康，当水质在线监测传感器检测水质超出设定值，则蜂鸣器报警，提醒工作人员此处位置出现故障，方便快速检修，水质检测时，抽水泵以及静水管的设置，使水静置，方便水质在线监测传感器精准检测水质。
权利要求书

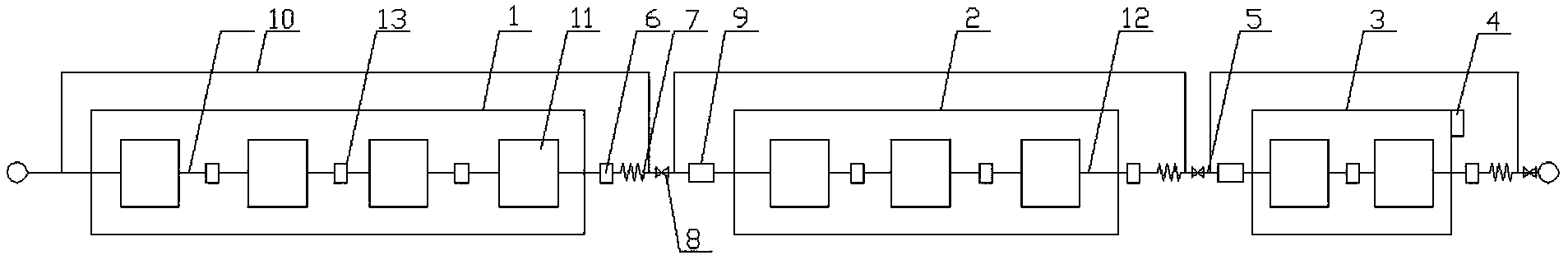

1.一种水处理用纯化水设备，包括原水处理装置(1)、纯化水制取装置(2)、纯水二次净化装置(3)和控制面板(4)，其特征在于：所述原水处理装置(1)、纯化水制取装置(2)和纯水二次净化装置(3)之间通过第一管道(5)连接，所述第一管道(5)上设有第一检测装置(6)、延时盘管(7)、第一电磁阀(8)和高压泵(9)，所述原水处理装置(1)、纯化水制取装置(2)和纯水二次净化装置(3)一侧均连接有回流管(10)，所述原水处理装置(1)、纯化水制取装置(2)和纯水二次净化装置(3)均包括多个净化杀菌装置(11)，多个所述净化杀菌装置(11)之间通过第二管道(12)连接，所述第二管道(12)上设有第二检测装置(13)，所述第一检测装置(6)和第二检测装置(13)均包括外壳(14)，所述外壳(14)顶部设有蜂鸣器(15)，所述外壳(14)内部设有抽水泵(16)，所述抽水泵(16)底部设有抽水管(17)以及顶部设有静水管(18)，所述静水管(18)一侧设有排水管(19)，所述静水管(18)内部设有水质在线监测传感器(20)，所述水质在线监测传感器(20)一侧设有单片机(21)。
2.根据权利要求1所述的一种水处理用纯化水设备，其特征在于：所述纯化水制取装置(2)设置于原水处理装置(1)一侧，所述纯水二次净化装置(3)设置于纯化水制取装置(2)一侧，所述控制面板(4)设置于纯水二次净化装置(3)一侧，所述回流管(10)与第一管道(5)固定连接，所述回流管(10)端部设置于第一电磁阀(8)两侧。
3.根据权利要求1所述的一种水处理用纯化水设备，其特征在于：所述第一检测装置(6)、延时盘管(7)、第一电磁阀(8)和高压泵(9)从左到右依次设置。
4.根据权利要求1所述的一种水处理用纯化水设备，其特征在于：所述排水管(19)上设有第二电磁阀(22)，所述第二电磁阀(22)与单片机(21)电性连接。
5.根据权利要求1所述的一种水处理用纯化水设备，其特征在于：所述单片机(21)型号设置为M68HC16，所述水质在线监测传感器(20)型号设置为TS-730L，所述水质在线监测传感器(20)和蜂鸣器(15)与单片机(21)电性连接。
6.根据权利要求1所述的一种水处理用纯化水设备，其特征在于：所述控制面板(4)上设有触摸显示屏(23)和PLC控制器(24)，所述单片机(21)与PLC控制器(24)电性连接。
7.根据权利要求1所述的一种水处理用纯化水设备，其特征在于：所述外壳(14)与第一管道(5)和第二管道(12)固定连接，所述抽水管(17)和排水管(19)贯穿外壳(14)且延伸至第一管道(5)和第二管道(12)内部。
说明书
一种水处理用纯化水设备
技术领域
本实用新型涉及纯化水设备领域，特别涉及一种水处理用纯化水设备。
背景技术
专利申请公布号CN204385007 U的发明专利公开了一种纯化水设备，包括原水处理装置，高压泵，纯化水制取装置，存贮外输装置，纯水制取装置包括反渗透主机，纯水箱，混床系统和储水罐，存贮外输装置包括纯水输送泵，紫外线杀菌器，滤菌器，滤菌器连接用水点，原水处理装置连接控制面板，储水罐上设有水位感应器，水位感应器连接控制面板，储水罐连接臭氧发生器，储水罐还通过循环装置连接原水处理装置。采用上述结构后，臭氧发生器的设置实现了自动杀菌消毒;当储水罐内的水长时间不用时，可通过循环装置将水重新回流至原水处理装置内进行处理，也可以将臭氧通过循环装置回流至原水处理设备，实现了将纯化水设备整理内部进行杀菌消毒，除菌效果好。
但是这种设计，因为过滤装置众多，极易发生过滤装置污染严重以及腐蚀管道等情况，维修时很难排查出故障所在位置，造成维修成本高，时间长，增加成本并且耽误纯水加工进程，紧紧靠水质监测回流不能够解决问题，而且会造成所有装置的能耗增大，另外利用传感器检测水质时，若是水流过快，则检测精度差，纯水质量不能够保证。
因此，发明一种水处理用纯化水设备来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种水处理用纯化水设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水处理用纯化水设备，包括原水处理装置、纯化水制取装置、纯水二次净化装置和控制面板，所述原水处理装置、纯化水制取装置和纯水二次净化装置之间通过第一管道连接，所述第一管道上设有第一检测装置、延时盘管、第一电磁阀和高压泵，所述原水处理装置、纯化水制取装置和纯水二次净化装置一侧均连接有回流管，所述原水处理装置、纯化水制取装置和纯水二次净化装置均包括多个净化杀菌装置，多个所述净化杀菌装置之间通过第二管道连接，所述第二管道上设有第二检测装置，所述第一检测装置和第二检测装置均包括外壳，所述外壳顶部设有蜂鸣器，所述外壳内部设有抽水泵，所述抽水泵底部设有抽水管以及顶部设有静水管，所述静水管一侧设有排水管，所述静水管内部设有水质在线监测传感器，所述水质在线监测传感器一侧设有单片机。
优选的，所述纯化水制取装置设置于原水处理装置一侧，所述纯水二次净化装置设置于纯化水制取装置一侧，所述控制面板设置于纯水二次净化装置一侧，所述回流管与第一管道固定连接，所述回流管端部设置于第一电磁阀两侧。
优选的，所述第一检测装置、延时盘管、第一电磁阀和高压泵从左到右依次设置。
优选的，所述排水管上设有第二电磁阀，所述第二电磁阀与单片机电性连接。
优选的，所述单片机型号设置为M68HC16，所述水质在线监测传感器型号设置为TS-730L，所述水质在线监测传感器和蜂鸣器与单片机电性连接。
优选的，所述控制面板上设有触摸显示屏和PLC控制器，所述单片机与PLC控制器电性连接。
优选的，所述外壳与第一管道和第二管道固定连接，所述抽水管和排水管贯穿外壳且延伸至第一管道和第二管道内部。
本实用新型的技术效果和优点：第一检测装置检测水质时，延时盘管能够延长水的输送时间，避免在检测水质的时间内，不达标的水排入下一个装置中，污染装置，并且纯水净化不完全，影响健康;当水质在线监测传感器检测水质超出设定值，则蜂鸣器报警，提醒工作人员此处位置出现故障，方便快速检修，并且此处的第一电磁阀关闭，从而关闭第一管道实现回流，继续进行过滤;单片机将水质在线监测传感器检测水质的数值发送至触摸显示屏，方便工作人员观察各个装置的使用污染情况，能够提前更换或清理装置，避免装置故障影响纯水生产输送;水质检测时，抽水泵抽取一部分水到达静水管，第二电磁阀将排水管关闭，使水静置，方便水质在线监测传感器精准检测水质。
