申请日2018.02.12
公开(公告)日2018.11.09
IPC分类号B01D36/04; B01D35/16
摘要
本实用新型公开了一种多级式废水处理装置，包括固定榫卯、振动电机、毛刷、第一竖板、底板和第二竖板，所述振动电机的一侧设置有预处理池，所述预处理池的内部设置有过滤网，所述预处理池远离过滤网的一侧设置有第一处理池，所述第一处理池远离振动电机的一侧设置有第二处理池;本实用新型第一凹槽和第一凸槽连接实现第一竖板与第二竖板之间的连接，第二凹槽与第二凸槽连接实现竖板与底板之间的连接，实现处理池的初步固定;固定榫卯结构对处理池进行进一步加固，稳定性能好;橡胶层结构实现无缝对接，避免废水渗漏;结构简单稳定且拆卸容易，避免内部清理困难以及有害气体危害清洁人员健康的问题发生。
权利要求书

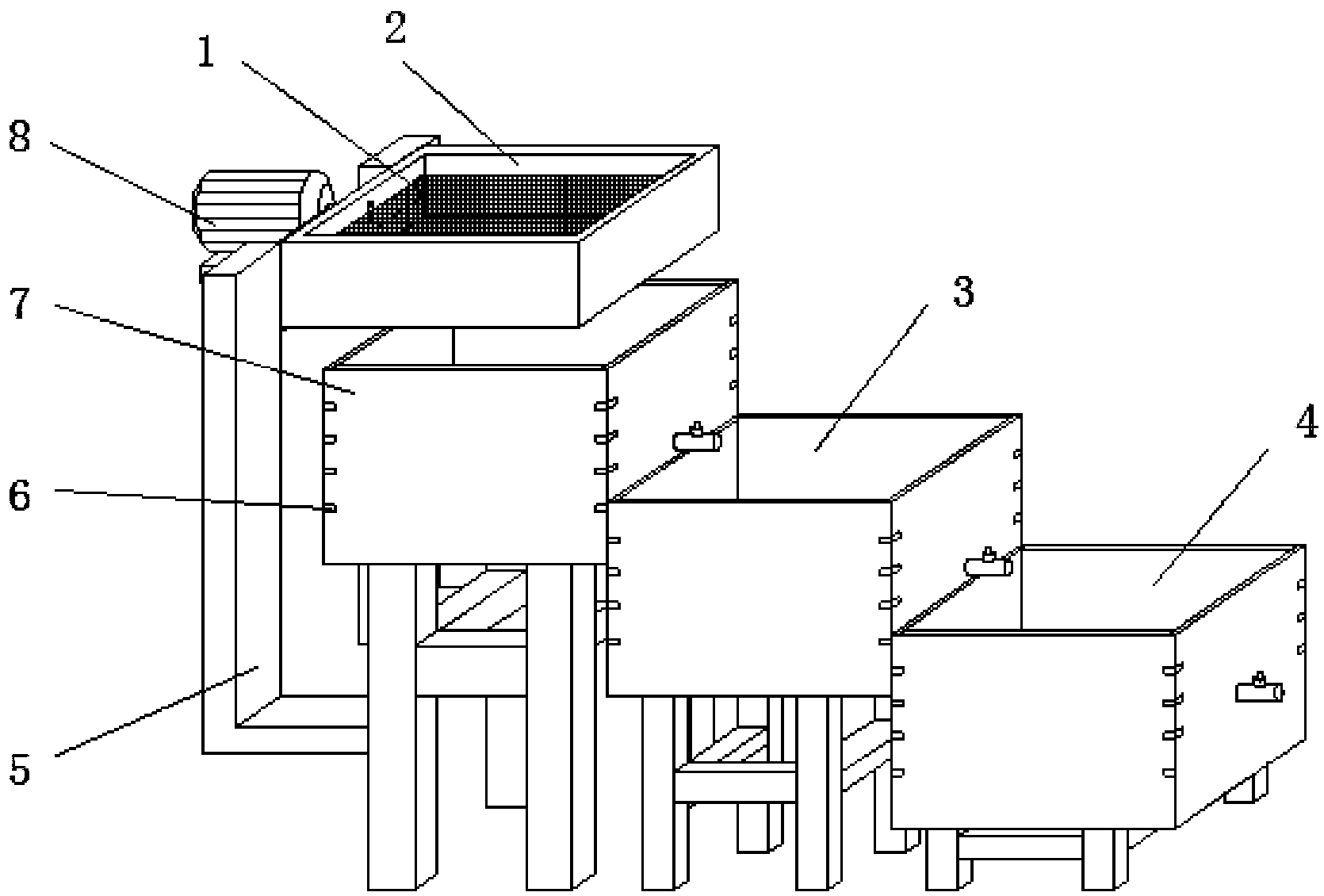

1.一种多级式废水处理装置，包括固定榫卯(6)、振动电机(8)、毛刷(11)、第一竖板(72)、底板(75)和第二竖板(78)，其特征在于：所述振动电机(8)的一侧设置有预处理池(2)，所述预处理池(2)的内部设置有过滤网(1)，所述预处理池(2)远离过滤网(1)的一侧设置有第一处理池(7)，所述第一处理池(7)远离振动电机(8)的一侧设置有第二处理池(3)，所述第二处理池(3)远离第一处理池(7)的一侧设置有第三处理池(4);
所述第一处理池(7)包括第一竖板(72)、底板(75)和第二竖板(78)，所述底板(75)的左右两侧分别对称设置有第一竖板(72)，两个所述第一竖板(72)之间通过第二竖板(78)可拆卸连接，所述第一竖板(72)靠近底板(75)的一侧以及第二竖板(78)靠近底板(75)的一侧均设置有第二凹槽(74)，所述底板(75)靠近第一竖板(72)的一侧以及底板(75)靠近第二竖板(78)的一侧均设置有第二凸槽(76)，所述第一竖板(72)的左右两侧分对称设置有第一凹槽(71)，所述第二竖板(78)的左右两侧分别对称设置有第一凸槽(73)，所述第一凹槽(71)与第一凸槽(73)之间的连接实现第一竖板(72)与第二竖板(78)之间的连接;
所述过滤网(1)的上方设置有电动伸缩杆(12)，所述电动伸缩杆(12)的右侧设置有毛刷(11)。
2.根据权利要求1所述的一种多级式废水处理装置，其特征在于：所述第一竖板(72)与第二竖板(78)之间通过固定榫卯(6)固定连接，所述固定榫卯(6)的两侧分别设置有固定螺丝孔(61)，所述第一竖板(72)与固定螺丝孔(61)以及第二竖板(78)与固定螺丝孔(61)之间均通过固定螺丝(62)固定连接。
3.根据权利要求1所述的一种多级式废水处理装置，其特征在于：所述第二处理池(3)、第三处理池(4)、第一处理池(7)和振动电机(8)与地面之间均通过支架(5)固定连接。
4.根据权利要求1或3所述的一种多级式废水处理装置，其特征在于：所述预处理池(2)与支架(5)之间通过挂钩(21)可拆卸连接。
5.根据权利要求1所述的一种多级式废水处理装置，其特征在于：所述第一凹槽(71)与第二凹槽(74)的内侧表面均设置有橡胶层(77)。
6.根据权利要求1所述的一种多级式废水处理装置，其特征在于：所述电动伸缩杆(12)的外侧表面均设置有防水层。
说明书
一种多级式废水处理装置
技术领域
本实用新型属于废水处理技术领域，具体涉及一种多级式废水处理装置。
背景技术
废水包括生活污水和工业废水，工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，因此对于保护环境来说，工业废水的处理比城市污水的处理更为重要，现有废水处理装置的生产工艺日益纯熟，但仍有部分不足待改进。
现有技术的废水处理装置存在以下问题：1、废水处理过程中，由于废渣等在处理池内沉积较多，所以需要定期进行清理，现有清理方式大多为人工清理，但处理池具有一定高度，一定程度上加大操作人员的清理难度，且废水处理池的底部空气里往往会含有有害气体，对清洁工人的健康造成危害;2、废水处理过程中需要对废水进行预处理，滤去悬浮物从而为后续的深度处理奠定基础，预处理中大多装设有过滤网，过滤网长时间工作，废水中的杂质会引起过滤网网眼堵塞造成过滤效率低下，如果不及时处理，影响其使用性能，现有处理方式为手工处理，造成人力成本的大量支出。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种多级式废水处理装置，具有拆卸容易、清洁方便、节省人力成本的特点。
为实现上述目的，本实用新型提供如下技术方案：一种多级式废水处理装置，包括固定榫卯、振动电机、毛刷、第一竖板、底板和第二竖板，所述振动电机的一侧设置有预处理池，所述预处理池的内部设置有过滤网，所述预处理池远离过滤网的一侧设置有第一处理池，所述第一处理池远离振动电机的一侧设置有第二处理池，所述第二处理池远离第一处理池的一侧设置有第三处理池;
所述第一处理池包括第一竖板、底板和第二竖板，所述底板的左右两侧分别对称设置有第一竖板，两个所述第一竖板之间通过第二竖板可拆卸连接，所述第一竖板靠近底板的一侧以及第二竖板靠近底板的一侧均设置有第二凹槽，所述底板靠近第一竖板的一侧以及底板靠近第二竖板的一侧均设置有第二凸槽，所述第一竖板的左右两侧分对称设置有第一凹槽，所述第二竖板的左右两侧分别对称设置有第一凸槽，所述第一凹槽与第一凸槽之间的连接实现第一竖板与第二竖板之间的连接;
所述过滤网的上方设置有电动伸缩杆，所述电动伸缩杆的右侧设置有毛刷。
优选的，所述第一竖板与第二竖板之间通过固定榫卯固定连接，所述固定榫卯的两侧分别设置有固定螺丝孔，所述第一竖板与固定螺丝孔以及第二竖板与固定螺丝孔之间均通过固定螺丝固定连接。
优选的，所述第二处理池、第三处理池、第一处理池和振动电机与地面之间均通过支架固定连接。
优选的，所述预处理池与支架之间通过挂钩可拆卸连接。
优选的，所述第一凹槽与第二凹槽的内侧表面均设置有橡胶层。
优选的，所述电动伸缩杆的外侧表面均设置有防水层。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型第一凹槽和第一凸槽连接实现第一竖板与第二竖板之间的连接，第二凹槽与第二凸槽连接实现竖板与底板之间的连接，实现处理池的初步固定;固定榫卯结构对处理池进行进一步加固，稳定性能好;橡胶层结构实现无缝对接，避免废水渗漏;结构简单稳定且拆卸容易，避免内部清理困难以及有害气体危害清洁人员健康的问题发生。
2、本实用新型电动伸缩杆结构实现毛刷的直线位移功能，毛刷结构可自动对过滤网表面的悬浮物进行清理，避免堵塞网孔造成过滤效率低下的问题发生;振动电机结构带动过滤网振动，将悬浮物振落进处理池方便处理，既节省了人力成本又方便了清洁。
