申请日2018.02.09
公开(公告)日2018.09.18
IPC分类号F16K17/04; F16K17/164
摘要
本实用新型提供一种防堵塞的废水比，所述废水比包括管状主体(4)和机械连接在管状主体(4)两端的上端盖(1)和下端盖(5)，管状主体(4)内具有弹簧安装台(42)，所述废水比还包括活塞(2)和弹簧(3)，所述活塞(2)中部具有弹簧限位台(21);将活塞(2)设置在管状主体(4)内，弹簧(3)套设在活塞(2)下游段的外侧，弹簧(3)的一端与弹簧限位台(21)抵接、另一端与弹簧安装台(42)抵接。本实用新型的废水比通过活塞(2)在水流驱动下的往复运动对废水比内部进行摩擦，从而有效避免通路内结垢，实现了不堵塞的目的。
权利要求书
1.一种防堵塞的废水比，所述废水比包括管状主体(4)和机械连接在管状主体(4)两端的上端盖(1)和下端盖(5)，管状主体(4)内具有弹簧安装台(42)，其特征在于所述废水比还包括活塞(2)和弹簧(3)，所述活塞(2)中部具有弹簧限位台(21);将活塞(2)设置在管状主体(4)内，弹簧(3)套设在活塞(2)下游段的外侧，弹簧(3)的一端与弹簧限位台(21)抵接、另一端与弹簧安装台(42)抵接。
2.根据权利要求1所述的防堵塞的废水比，其特征在于上端盖(1)和下端盖(5)与管状主体(4)的机械连接方式是螺纹连接或粘接。
3.根据权利要求1所述的防堵塞的废水比，其特征在于所述上端盖(1)和下端盖(5)均具有中空通路。
4.根据权利要求1所述的防堵塞的废水比，其特征在于弹簧安装台(42)为环形设置在管状主体(4)内的凸台。
5.根据权利要求4所述的防堵塞的废水比，其特征在于活塞(2)的下游段的外径小于弹簧安装台(42)的内径。
6.根据权利要求4所述的防堵塞的废水比，其特征在于弹簧限位台(21)的外径大于弹簧安装台(42)的内径。
7.根据权利要求1所述的防堵塞的废水比，其特征在于所述活塞(2)为陶瓷活塞或不锈钢活塞。
说明书
一种防堵塞的废水比
【技术领域】
本实用新型涉及废水比，特别是一种能够防止内部堵塞的废水比。
【背景技术】
反渗透净水器、纳滤净水器等使用膜法分离技术的净水器，都是由自来水经过膜滤芯，出水分为：产水和浓水(钙镁等离子浓度高的水)，所以会有产水、浓水的比例分配，在水路上会用到废水比等部件。目前市面上的废水比部件按照流量调节分类，可以分为固定流量废水比和可调节流量废水比，这两种废水比装在整机上，由于浓水中的钙镁等离子浓度非常高，长时间会造成废水比污堵，所以需要定期冲洗废水比。固定流量的废水比无法实现冲洗，尽管目前市面上有部分机器留有调节流量冲洗的废水比，但是由于很容易遗忘或操作的不方便，会影响冲洗的最佳频率，造成废水比的污堵，最终会导致膜滤芯的能效衰减或污堵，缩短膜滤芯的寿命。并且膜滤芯在整个净水器上成本较高，对消费者造成损失，对企业的产品性能也造成严重的影响。
【实用新型内容】
本实用新型的目的是克服现有技术缺点，提供一种结构简单、能够防止内部堵塞的废水比。
本实用新型的思路是提供一种废水比，当有水流过时，使得设置在通路内的活塞位移，改变通路状态实现废水比功能。而当没有水流过时，活塞能够在弹簧的作用下复位，改变通路状态。通过活塞在水流驱动下的往复运动，避免通路内结垢，活塞也能够对沉积在废水比主体内表面的污垢进行摩擦，然后在水流带动下将污垢带出，实现了不堵塞废水比部件的目的。
为了实现上述目的，本实用新型提供一种防堵塞的废水比，所述废水比包括管状主体4和机械连接在管状主体4两端的上端盖1和下端盖5，管状主体4内具有弹簧安装台42，所述废水比还包括活塞2和弹簧3，所述活塞2中部具有弹簧限位台21;将活塞2设置在管状主体4内，弹簧3套设在活塞2下游段的外侧，弹簧3的一端与弹簧限位台21抵接、另一端与弹簧安装台42抵接。
在本实用新型用，用于配合管状主体4的上端盖1和下端盖5与管状主体4 的机械连接方式可以是螺纹连接或粘接，或采用其他便于将活塞2和弹簧3安装在管状主体4内部的机械连接方式。
为了实现与管状主体4的配合，所述上端盖1和下端盖5均具有中空通路。将上端盖1和下端盖5与管状主体4连接后，它们的中空部分构成了水通路。因此，在本实用新型中，为了便于描述而非限定，根据水流的方向，将废水比的进水端的方向称为上游或上游方向，与之相反的一端称为下游或下游方向。
为了便于安装弹簧3，弹簧安装台42为环形设置在管状主体4内的凸台。
优选地，活塞2的下游段的外径小于弹簧安装台42的内径;而弹簧限位台 21的外径大于弹簧安装台42的内径。这样的设计可以确保活塞2能够在推力作用下向下游移动，活塞2的下游段将插入管状主体4的中部较狭窄处。
在本实用新型中，所述活塞2可采用表面光滑的非金属或金属材料制成，例如采用陶瓷活塞或不锈钢活塞。

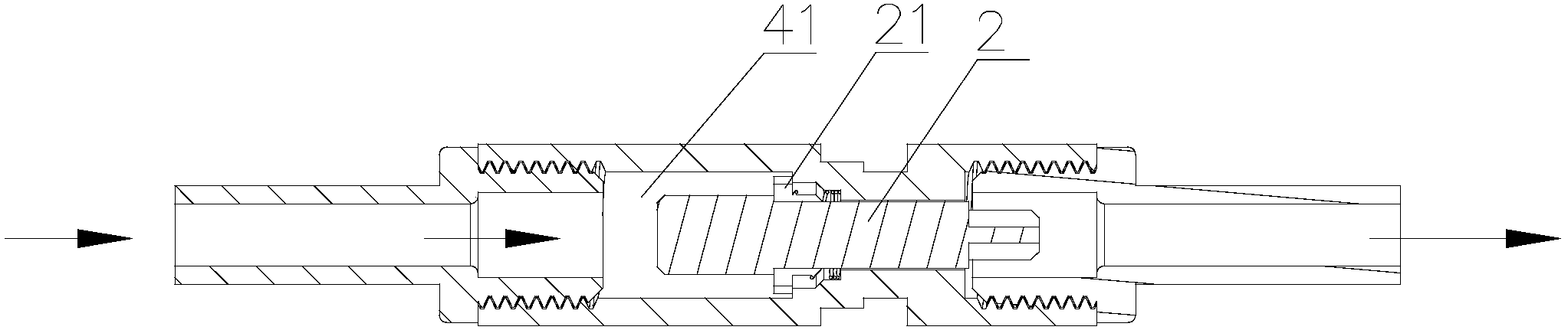

将上述废水比安装在净水设备的浓水管路上，当浓水通过上端盖1的进水端 11进入废水比中时，弹簧3在水流作用力下被压缩，此时活塞2发生位移向下游移动，直至其下游段插入管状主体4的中部。此时浓水从活塞2与管状主体4 之间的空隙流过。当没有浓水流过废水比时，弹簧3复位。
本实用新型的废水比通过活塞2在水流驱动下的往复运动对废水比内部进行摩擦，从而有效避免通路内结垢，实现了不堵塞的目的。
